Paso 11: Final Quad Copter Asamblea

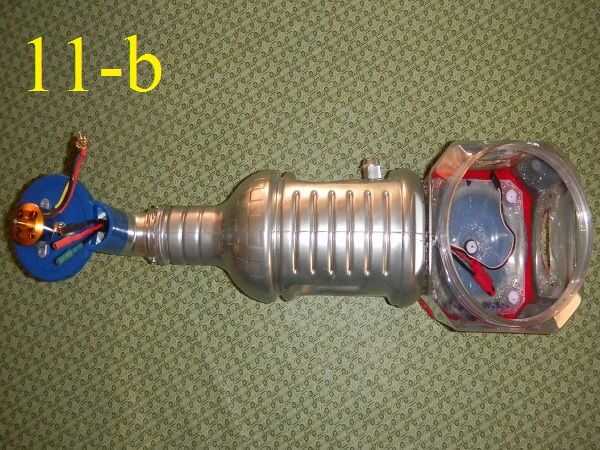

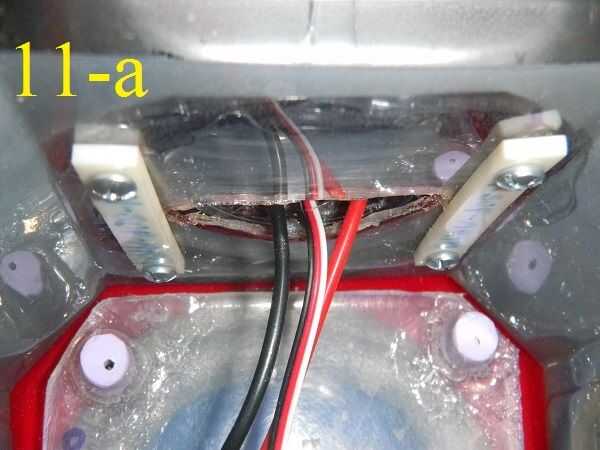

11-b. espacio en el contenedor de la cápsula al hacer estas conexiones con un destornillador puede ser un poco apretado, pero con algo de paciencia, usted puede terminar el trabajo. Cuando proceda, podría ser un útil pedir ayuda.

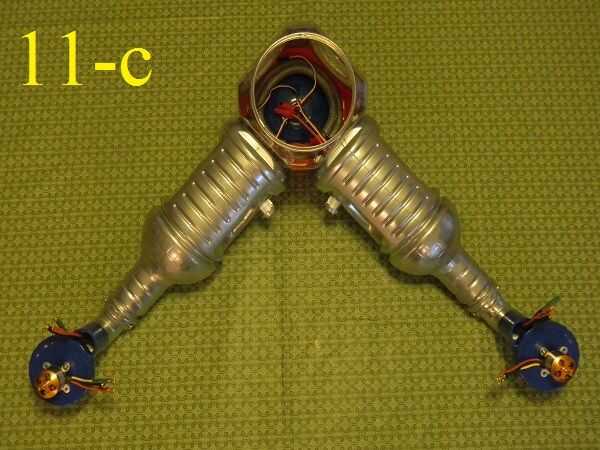

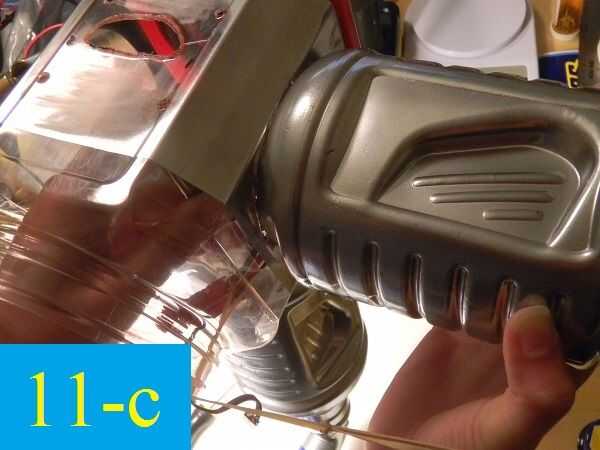

11-c. A medida que continúe seguir los pasos de fijación para cada brazo, el espacio dentro del contenedor cápsula pueda recibir aún más estricto, quizás tenga que utilizar un destornillador de tamaño más pequeño.

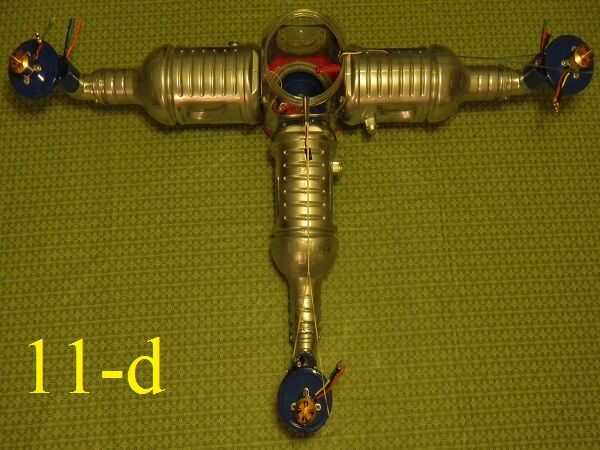

11-d. Al colocar los brazos a la cápsula, es útil hacer una cadena de gomas elásticas para envolver alrededor de los cables, por lo que puede ser fijados contra los lados de la quad copter para mantenerlos fuera del camino. Al otro lado de las cuerdas de goma está conectado a las plataformas de motor.

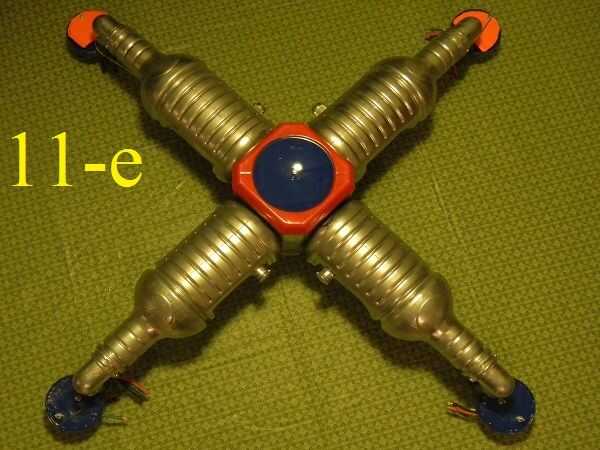

11-e. fuselaje brazos están conectados y listos para el aterrizaje.

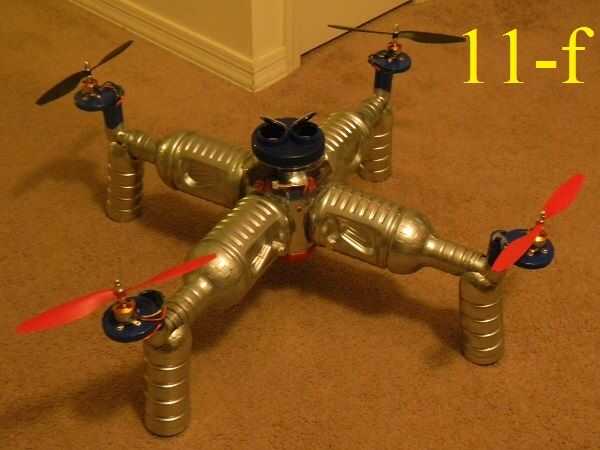

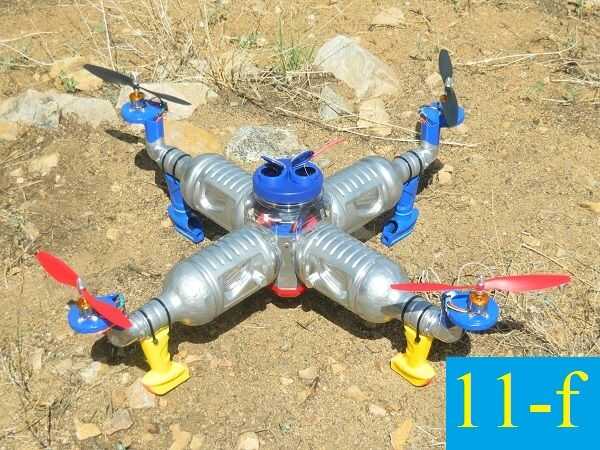

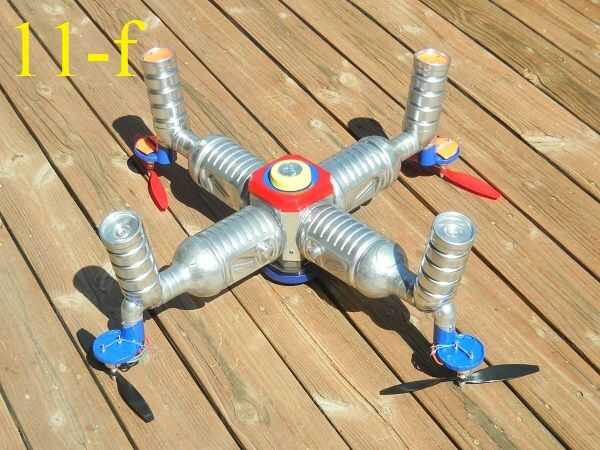

11-f. Mi primer set de tren de aterrizaje se une empujando los recortes de las botellas más pequeñas pintadas té, en las ranuras de las armas del fuselage. Los recortes les permitan "clip" sobre los tornillos que se encuentran allí. Abrazaderas de plástico y Shoe Goo™ pueden utilizarse para hacer una conexión más permanente. Para mi segunda serie de tren de aterrizaje, usé cinta de espuma para la compresión en los bordes de la botella de té. Ataduras de cremallera mantenerlos firmemente a los brazos del fuselaje. Han sido pintados de amarillo y azul y detallado con calcomanías de pegatinas gratis.

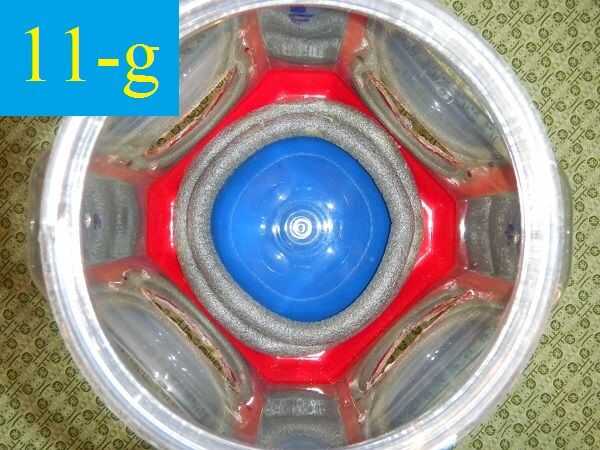

11-g. Después de instalar el tren de aterrizaje, es hora de ensamblar los componentes del contenedor de la cápsula. Anteriormente había utilizado Shoe Goo™ para unir los círculos de espuma para la base.

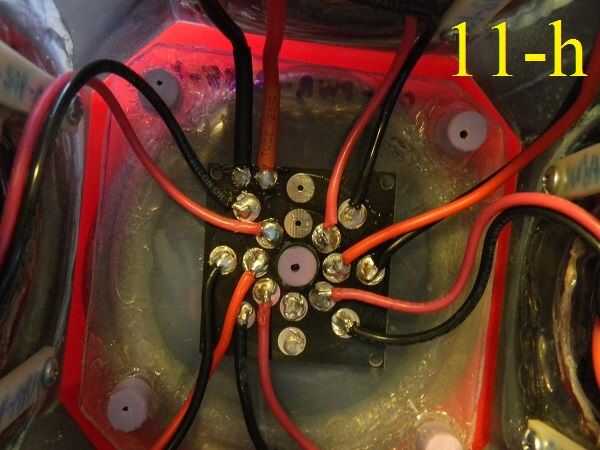

11-h. Luego pegué la placa inferior de la placa de distribución de potencia a la espuma. Luego coloque la Junta sobre el separador central y distribuir sus cables hacia los brazos del fuselage para las conexiones de salida. Los cables de la batería deben colocarse en una manera de llegar y conectar a la batería. Coloqué la placa superior sobre el tablero y luego la tapa del tarro de mantequilla de maní (base para la cubierta de tablero de control) sobre él. Usé un tornillo para unir todas estas partes juntas, a través de los agujeros predefinidos.

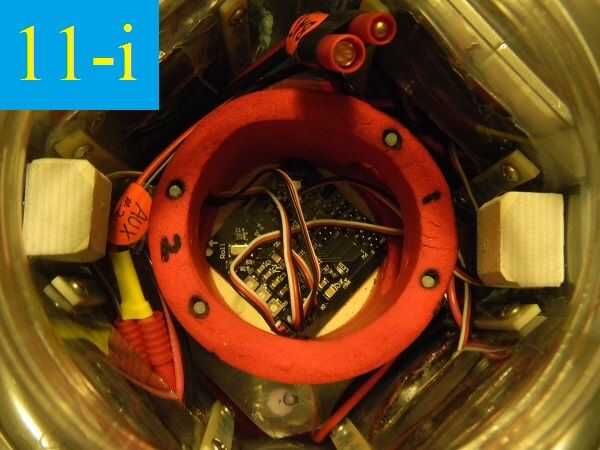

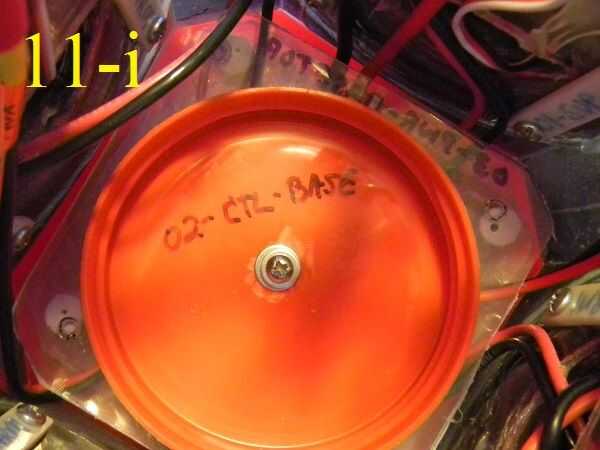

11-i. Luego llegó el momento para mí fijar la caja tablero de protección, espuma en la tapa del tarro de mantequilla de maní, como se ve en la imagen correspondiente.
A continuación con mi KK control tablero colocado perfectamente en la base de la caja de la espuma, cada uno de los cuatro ESC conecté '-líneas de datos' en los pines marcados como necesarias para su correcto funcionamiento. En mi experiencia construyendo este quad copter, este aspecto de mi proyecto realmente parecía podría requerir a un 'científico de cohetes', pero de alguna manera todo se ha reunido!
** Nota: No es probable que va a utilizar el tablero de control que terminé comprando (KK Multicopter controlador por Rolf R. Bakke, 2010 - versión 5.5 - www.kkmulticopter.com). Aunque este tablero era extremadamente de gran alcance un par de años atrás y es todavía un componente funcional hoy en día, hay ahora muy pocas opciones más recientes disponibles. Gracias al gran apoyo en la citada página web, estoy aprendiendo mucho de información técnica relacionadas con CES, RC transmisores y receptores y por supuesto... tableros de control.

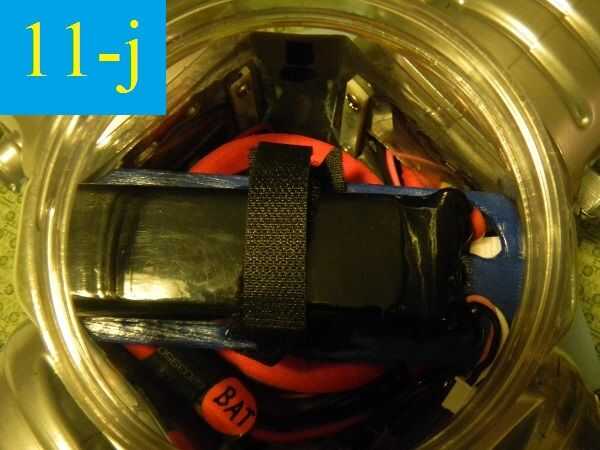

colocación de la batería 11-j. es el siguiente. En mi quad copter está atado a la madera contrachapada de la Luan con Velcro y colocado firmemente por debajo de la tapa de la cápsula de.

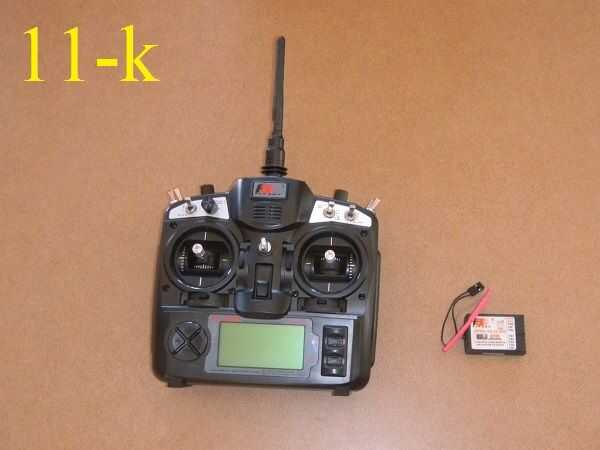

11-k. Usted necesitará comprar un transmisor de control remoto con un receptor compatible. Elegí una mosca cielo modelo FS-TH9X porque era un gran precio, y es un clon virtual a la versión de Turnigy que es tan popular con gente que conozco que vuelan quads. Asegúrese de instalar el receptor adecuado para el transmisor de RC de su elección. He instalado mina abajo de la tapa de la cápsula para que la antena puede colocarse a través de uno de los orificios de ventilación. Esto proporciona una conexión fuerte señal de mi transmisor.

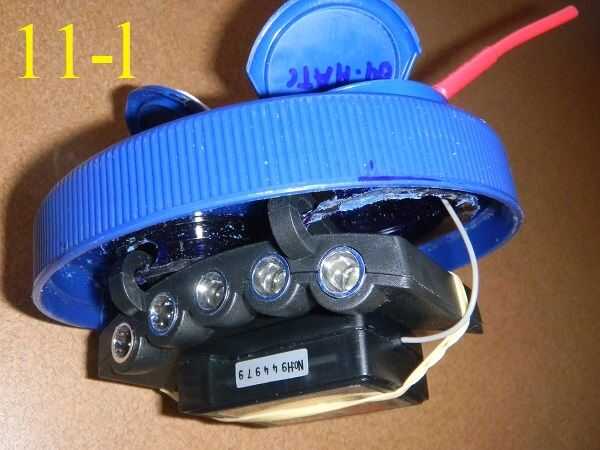

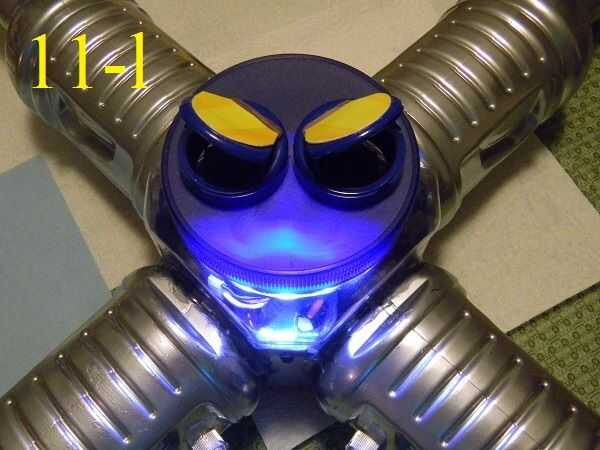

11-l. luces fueron seleccionadas para instalarse en este quad copter, porque son ligeros, brillantes y funciona independientes de la batería LiPo. Esta unidad fue unida debajo de la tapa de la cápsula con un Velcro. Estas luces cuando enciende antes de vuelo, seguirá estroboscópico durante muchas horas cuando el helicóptero cuádruple es volar en la noche, o si aterriza o se estrella fuera de la vista del operador.

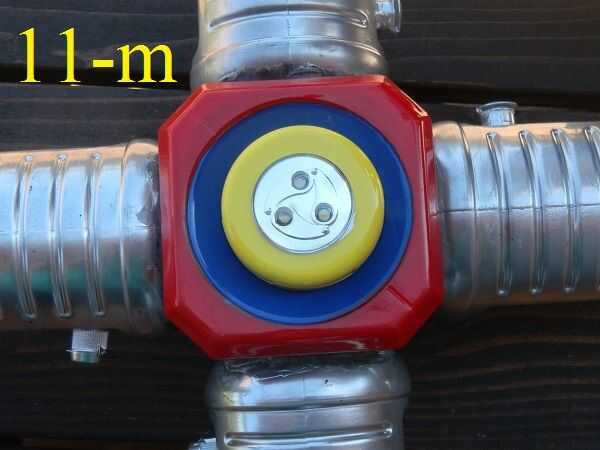

11-m. Además, usé Velcro para sujetar un ligero golpecito ligero en la parte inferior del contenedor cápsula para ayudar en el vuelo de la noche. Un ligero "Llavero" cámara de vídeo se une a la parte inferior de la misma manera.

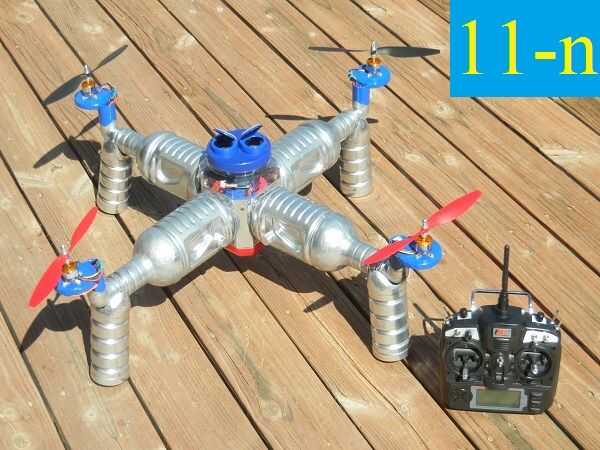

11-n. La imagen correspondiente muestra el cuádruple de AZ-Eco totalmente montado. Con iluminación independiente y tren de aterrizaje, mi quad copter pesa poco más de 4 libras.
