Construir su propio Eco-Quad Copter de reciclada y materiales reciclados (6 / 12 paso)

Paso 6: Ensamble de Motor de la plataforma

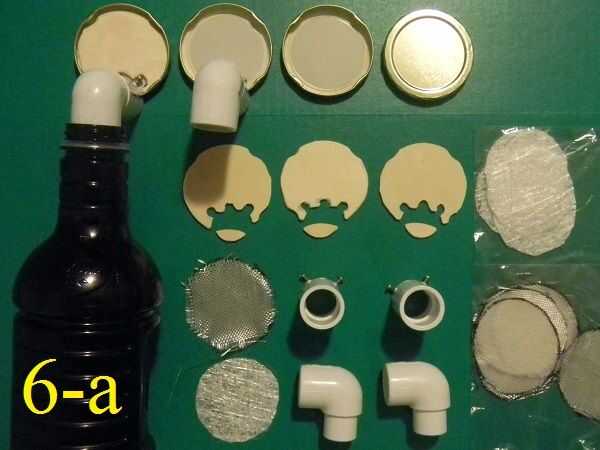

6-a. Para montar las cuatro plataformas de motor para el quad copter, primero debe organizar todos los materiales necesarios. Elegí los siguientes materiales: cuatro piezas con motivos de madera contrachapada de 3 capas, 4 piezas en forma de almendra de madera contrachapada de 3 capas, de epoxy para los plásticos (5 minutos epoxy funciona mejor, en mi experiencia), 4 tapas de tarro de la salmuera con diámetros de 2 pulgadas ¾ (7 cm), 4-¾ conectores de resbalón/resbalón del PVC (2 cm) (con corte de ranuras y los tornillos Unidos) de la pulgada, ¾ de 4 pulgadas (2 cm) 90 ° calle espiga/deslizamiento codo los conectores , 8 piezas de tela de fibra de vidrio circulares (cortar un poco más grande que el interior circunferencia de las tapas de tarro de la salmuera), 4 pedazos de estera circular de fibra de vidrio (corte del mismo tamaño que las piezas de fibra de 4 vidrio mat), palitos, periódico, pequeños pinceles desechable y guantes de goma.

** Nota: Hay otros tipos de materiales que podrían ser sustituidos por los que he mencionado. El objetivo final es construir plataformas de motor que son sólidos y mantienen los motores estable y libre de vibraciones durante el vuelo.

Estos son los pasos para completar las plataformas motor, utilizando los materiales indicados anteriormente:

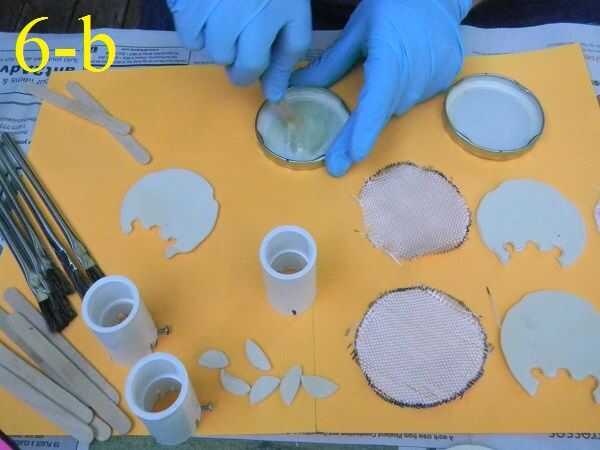

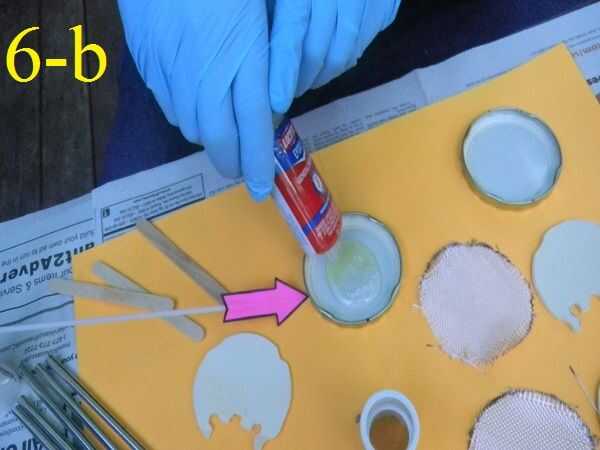

6-b. Después de recoger todos los materiales, mezclar bien las dos partes de epoxy con un palito en la parte inferior de una de las tapas de tarro de la salmuera y extenderlo uniformemente.

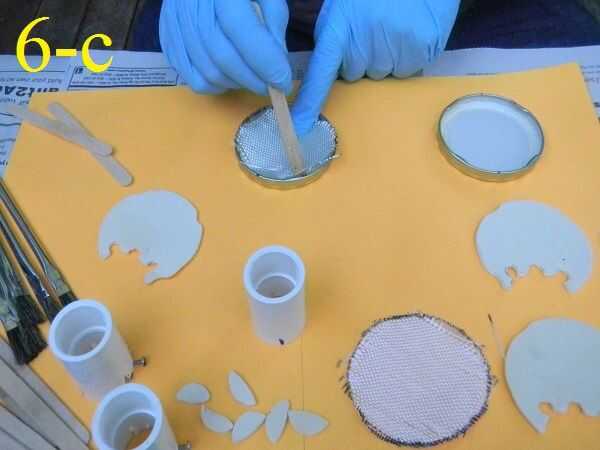

6-c. Luego coloque un círculo de tela de fibra de vidrio sobre la parte superior de la epoxy y empuje hacia abajo suavemente con un palito, en orden para el paño para adherirse a la base de metal.

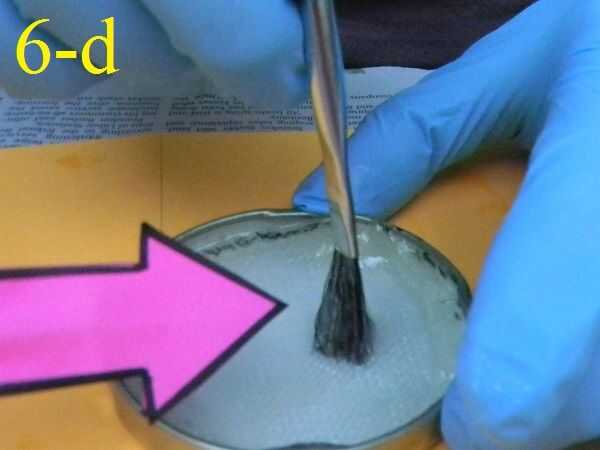

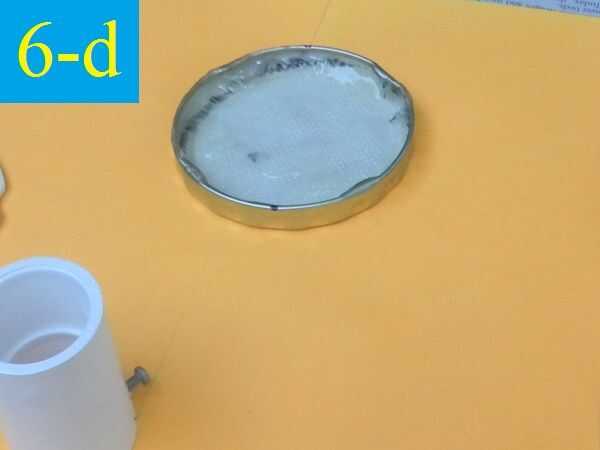

6-d. Use un cepillo con cuidado coloque la tela debajo del borde de la tapa y distribuya el epoxi.

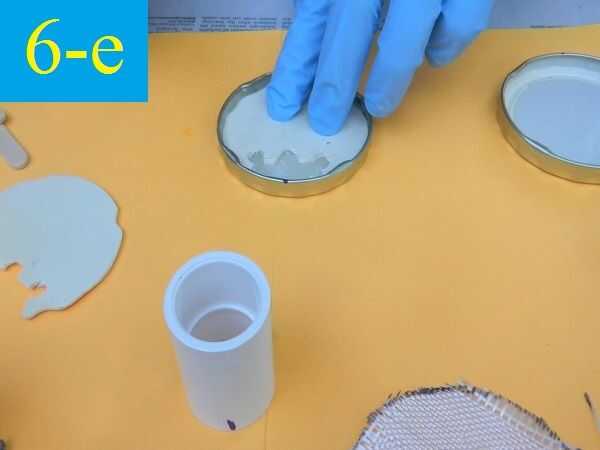

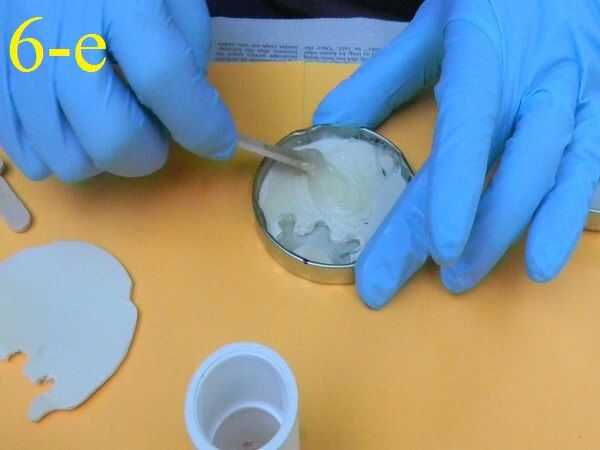

6-e. Una vez la tela de fibra de vidrio, deslice con cuidado el patrón de madera y la pieza en forma de almendra en la tapa para formar la capa siguiente. Se asegurará la pieza en forma de almendra madera entre el interior del conector slip/slip del PVC (para ser colocado en el paso siguiente), y el borde del pepinillo tarro tapa. Mezclar y aplicar epoxi más encima de la madera y extenderlo uniformemente.

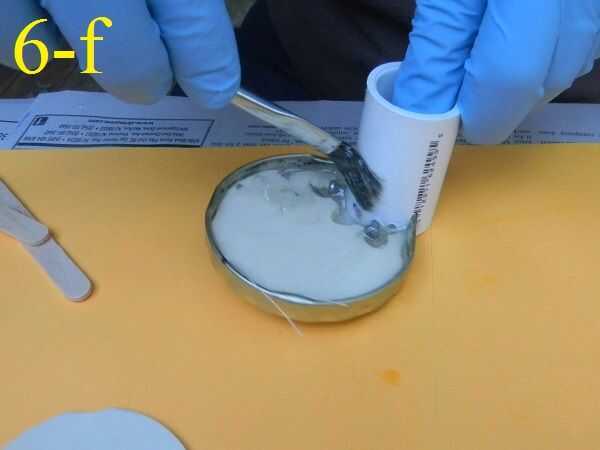

6-f. Ahora toma uno de los conectores de PVC slip/slip y cubra las ranuras de la tapa, para que la mitad del conector con los dos tornillos está sentado dentro de la tapa. Que tenga que mover o cambiar el conector de resbalón del resbalón del PVC alrededor un poco con el fin de la pieza en forma de almendra para caber dentro de la tubería. (Están comprobando adecuado posicionamiento en este paso.)

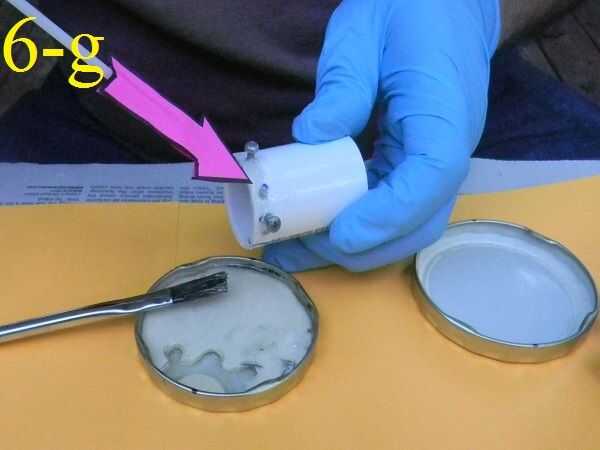

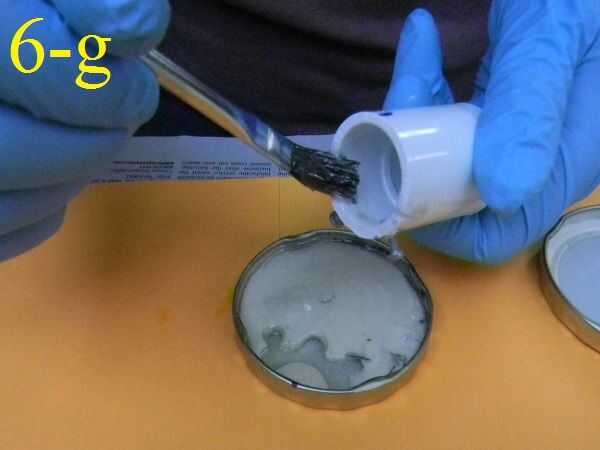

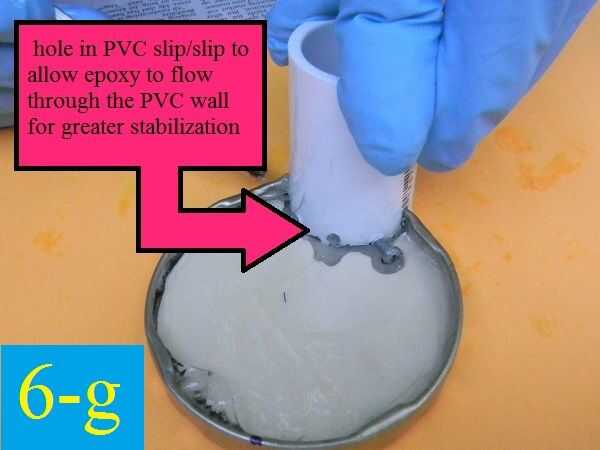

6-g. A continuación la mezcla y una capa de epoxy entre las ranuras en el conector para crear una fuerte conexión entre él y la base del cepillo. Mientras hace esto, asegúrese de que están propagando el epoxy generosamente en el agujero en el centro del conector de PVC slip/slip, para asegurarse de una robusta conexión para la base.

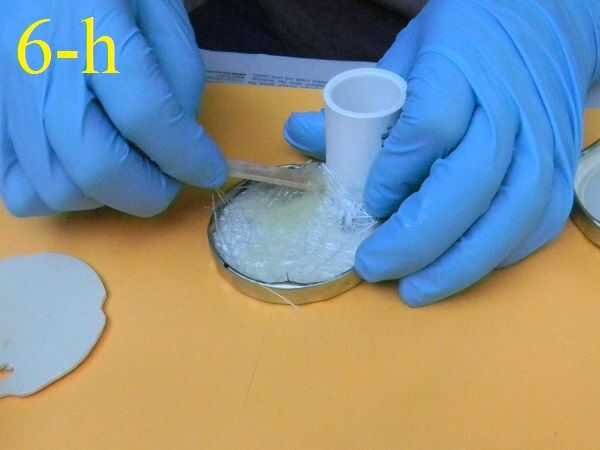

6-h.Then lugar uno de los círculos de mat de fibra de vidrio como la siguiente capa. Mezclar y aplicar epoxi más sobre la parte superior del círculo y cepilla hacia abajo hasta que todos los hilos sueltos de fibra de vidrio se pegan a la base y se adhieren a la tubería. Empuje el epoxi en y alrededor de los dos tornillos.

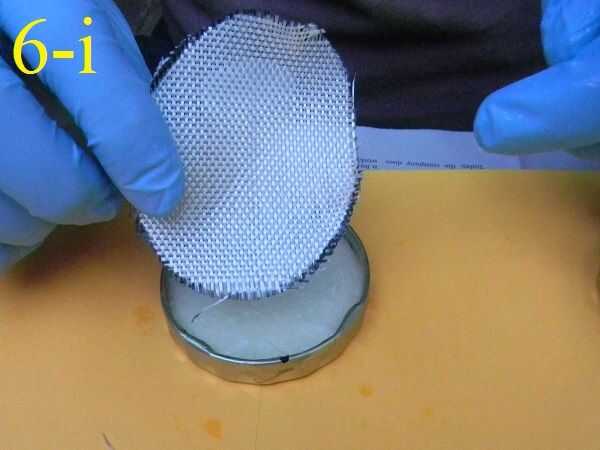

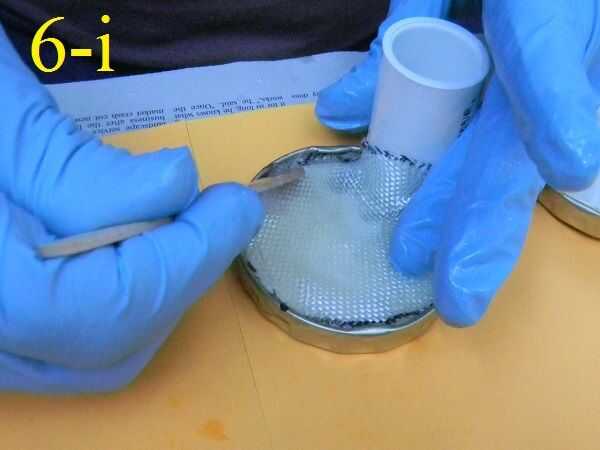

6-i. Después de aplicar el epoxi, coloque el segundo círculo de tela de fibra de vidrio encima de la estera de fibra de vidrio y presione hacia abajo con un cepillo para asegurarse de que están atrapadas las fibras mat de fibra de vidrio.

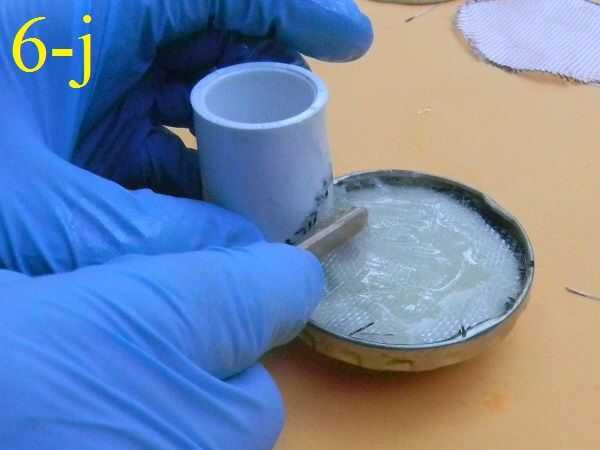

6-j. Para acabar la plataforma motor, mezcle y aplique una última capa de epoxi para sellar y asegúrese de que todas las capas estén seguros. Repita estos pasos tres veces más completar todos de las plataformas de motor necesarios para este quad copter.

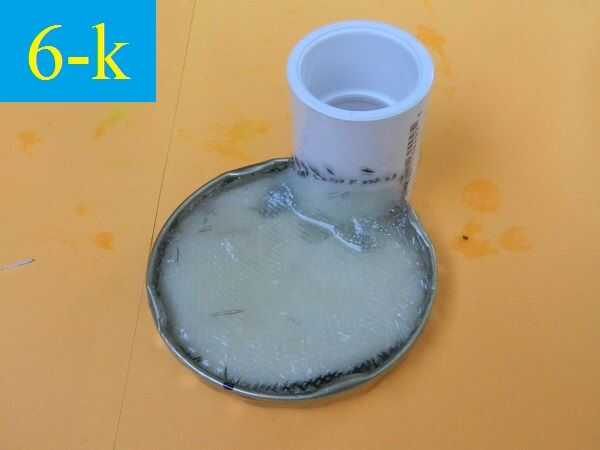

6-k. Después de completar todas las plataformas motor, tendrá que adjuntar cada uno de los conectores de PVC slip/slip a un conector de codo de 90° calle espiga/slip para que las plataformas de motor se pueden conectar a los brazos de la quad copter.

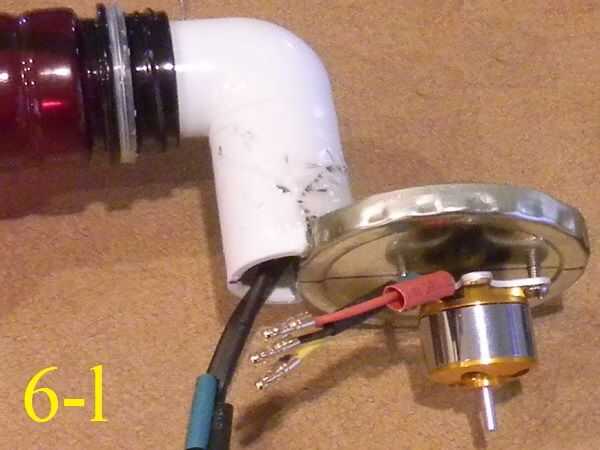

6-l. Este conector de codo encaja perfectamente en la abertura del envase Arizona Ice Tea™ de 40 oz. Utilice 2 - #6 por tornillos de acero inoxidable de 1/2 pulgada para conectar cada codo a ambos lados de la botella de té. Seleccione una broca que sea ligeramente más pequeña que el tornillo #6 para la perforación de los agujeros, para que los tornillos se sujete con fuerza dentro de la botella. Yo también blunted el extremo de cada tornillo antes de tiempo con una herramienta de Dremel™, para que los cables no se reduciría.
