Paso 2: Materiales utilizados

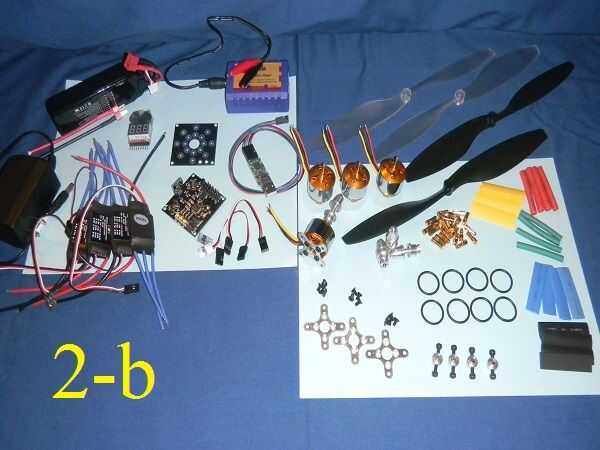

2-b. Muchos componentes conforman el sistema eléctrico de la quad copter. El espacio que requieren estos componentes debe considerarse al elegir los envases que albergarán todo.

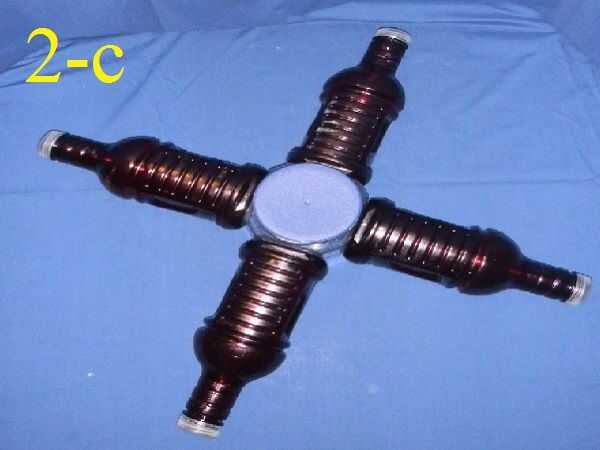

2-c. Siempre he disfrutado de Arizona Ice Tea™, tan temprano por decidió que la estructura resistente de los contenedores de 42 oz haría brazos fuselaje substancial para el quad copter. Cuando surgió esta idea de diseño, me puse a buscar un contenedor robusto, tipo de Plaza que proporcionaría un ambiente seco para los componentes eléctricos principales.

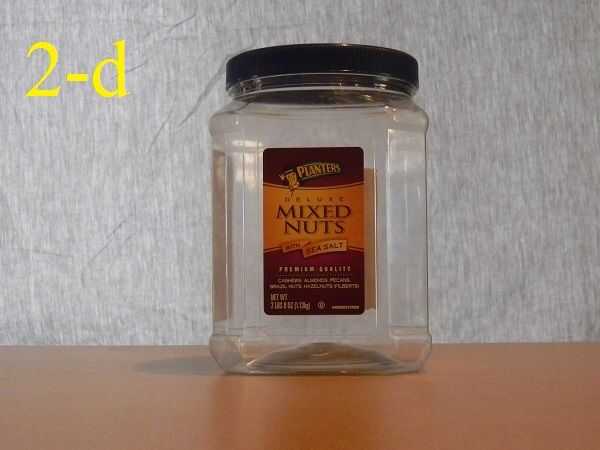

2-d. Tomó algún tiempo y la experimentación para encontrar un contenedor de plástico que albergaría el tablero de distribución de alimentación, tablero de control, batería y cableado. Descubrí que este plantador™ 40 oz Contenedor tenía suficiente espacio para los componentes y encajaría bien en mi diseño con las botellas de Arizona Ice Tea™ 4-42 oz.

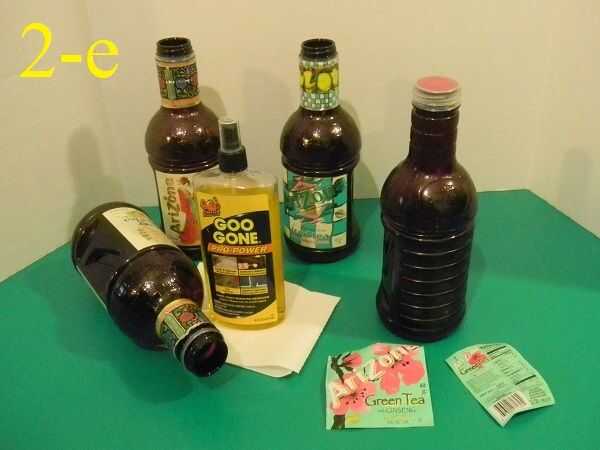

2-e. Desde muchos envases de plástico que podrían ser utilizados para un proyecto como éste tienen etiquetas autoadhesivas, tienes que planea pasar tiempo eliminar las persistentes. Algunos productos domésticos típicos que pueden ayudar en este proceso incluyen remojo en vinagre, mayonesa o incluso agua jabonosa. Estos requieren un poco más de tiempo y esfuerzo, mientras que productos como Goo Gone™ trabajan con rapidez, con menos trabajo. No importa que el método que elija, asegúrese de quitar todos los residuos de las superficies, por lo que más tarde, el proceso de pintura de los contenedores es más eficaz.

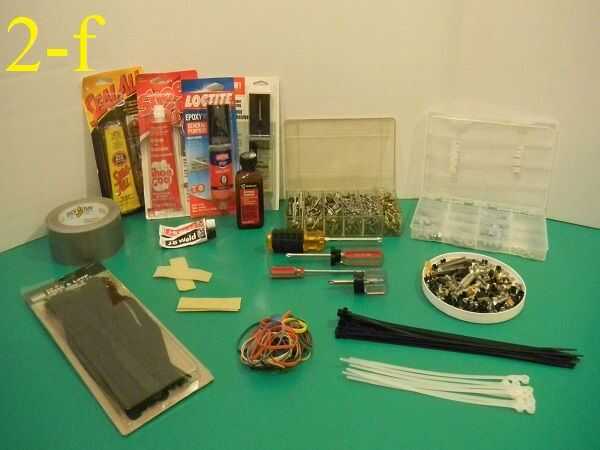

2-f. Es muy importante tener una variedad de adhesivos y sujetadores para ensamblar los componentes necesarios para completar este proyecto. Productos adhesivos tales como cemento de contacto, epoxi, cinta adhesiva, Shoe Goo™ y JB Weld™ pueden ser necesaria para conectar las superficies de plástico, metal y madera. Otros artículos útiles pueden incluir: Velcro, lazos zip, alambre fino, cadena, bandas de goma y varios tamaños de tornillos, tuercas y arandelas. Canibalizar de electrodomésticos rotos o desechados puede ser una gran fuente para todo tipo de sujetadores útiles.

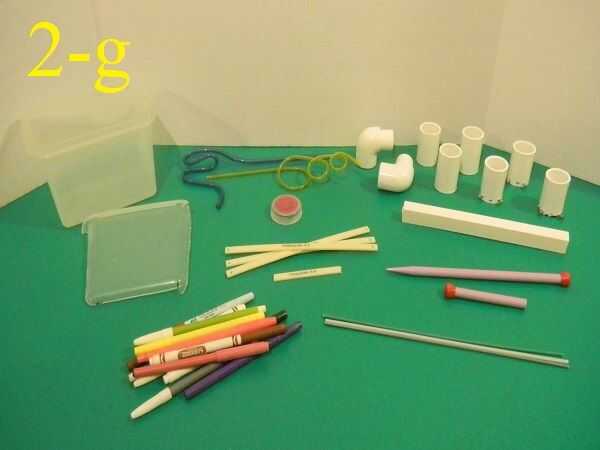

2-g. diferentes tipos de artículos de plástico también pueden ser útiles. Por ejemplo, marcadores y bolígrafos gastados se pueden vaciar, tomado aparte y usados como espaciadores, o tubo para cables y tornillos. Soy troceado un antiguo contenedor de almacenamiento de comida de plástico como las placas base y tapa para el tablero de distribución de energía. Conectores de tubo de PVC de proyectos casa plomería se utilizará por parte de la Asamblea de plataforma brazo y motor.

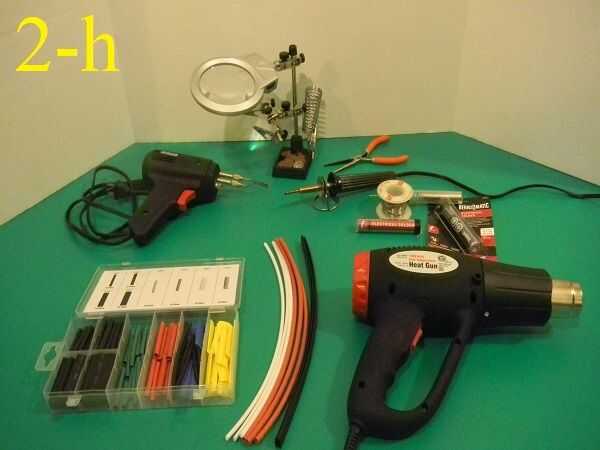

2-h. Una herramienta importante para construir este quad copter es un soldador. Soldadura eléctrica es necesario para estañado y empalmar los cables. Conectores de bala y otros dispositivos deben ser correctamente soldados juntos para que la electricidad fluye a través del sistema con eficacia. Durante el proceso de montaje, también es útil disponer de una pistola de calor para reducir el envoltorio alrededor de conectores y paquetes de cables para mantenerlos aislados contra cortocircuitos y protegido en su frotamiento, o vibración puede ocurrir. Nota: Abrigo del encogimiento debe colocarse sobre los conectores y los cables antes de realizar un trabajo de soldado. A continuación, desliza el abrigo del encogimiento por arriba y sobre las piezas a proteger, y está listo para calentar y encoger.

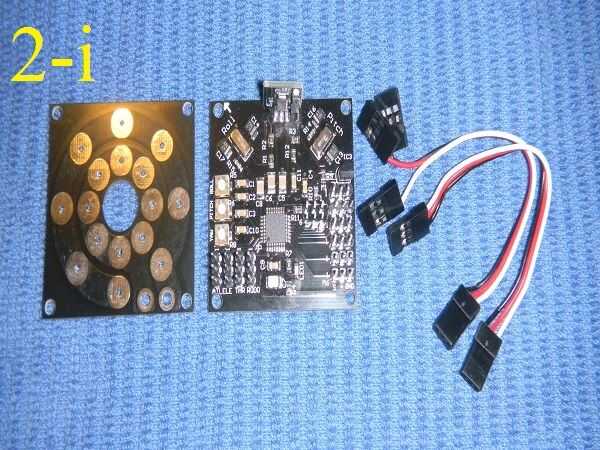

2-i. El tablero de distribución de energía (a la izquierda) y el tablero de control (en el centro) ambos se alojaran en el contenedor de la cápsula. Los cables (a la derecha) conectarán el tablero de control a otros componentes.

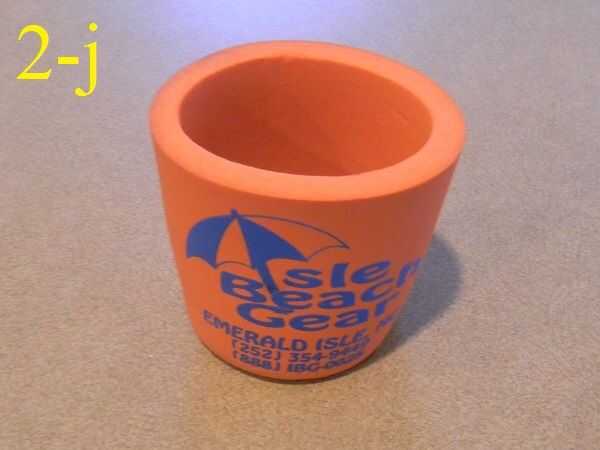

2-j. Un soporte de espuma fría de la bebida, como este, puede proporcionar un entorno seguro para algunos de los equipos sensibles, electrónico que se utilizará. Planeo cortar uno para crear una cubierta protectora para el tablero de control.

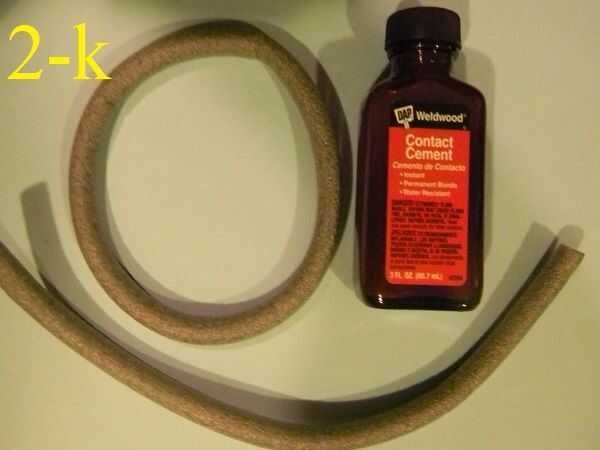

2-k. Porque el interior base de mi contenedor de cápsulas no es plano, necesito utilizar dos capas de espuma, pegado con cemento de contacto, para crear un perímetro elevado, nivel y amortiguado para el tablero de distribución de energía.

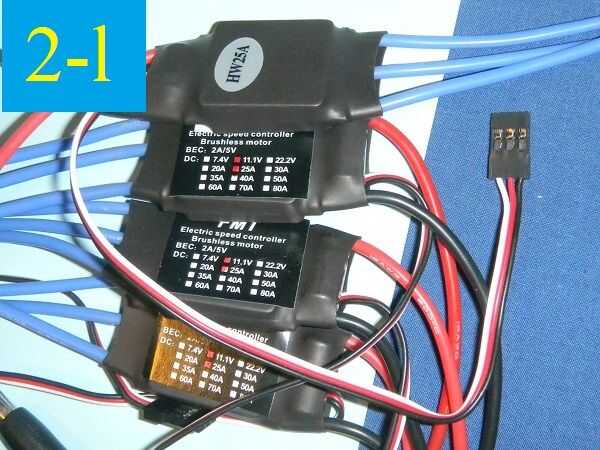

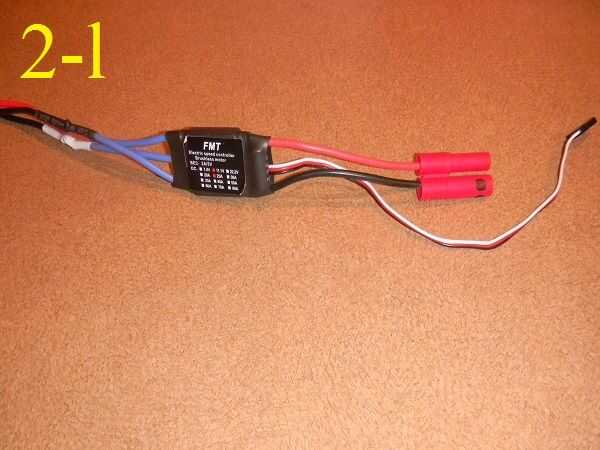

2-l. En un helicóptero quad como este, cuatro CES (controladores de velocidad electrónicos) son requeridos para el vuelo. Se alojaran en cada uno de los brazos de cuatro de fuselaje, cerca del cuerpo de la cápsula y a corta distancia del tablero de control.

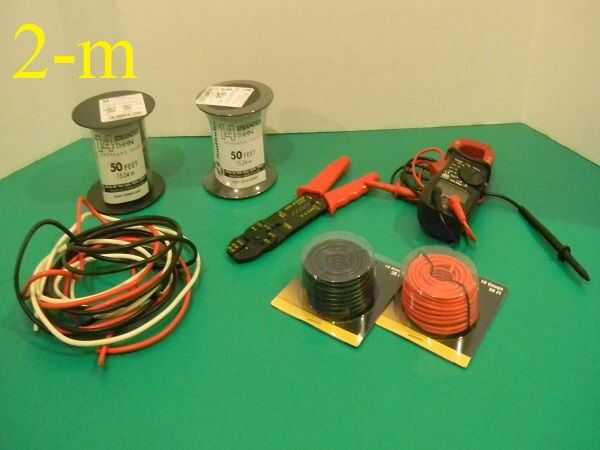

2-m. Se necesita un cortador pelacables para corte y desforre el 12 y 14 calibre alambre usado para el sistema eléctrico. También ayuda a tener un multímetro para probar continuidad eléctrica para asegurarse que soldar los cables, conectores y circuitos están construidos correctamente.

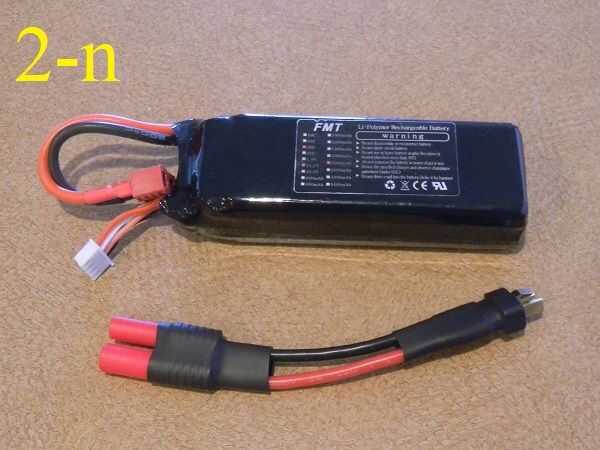

2-n. La hora de elegir una batería, es importante considerar la carga y requisitos de tiempo de la quad copter de vuelo. Para este proyecto específico, decidí utilizar una batería de Volt LiPo 11.1.

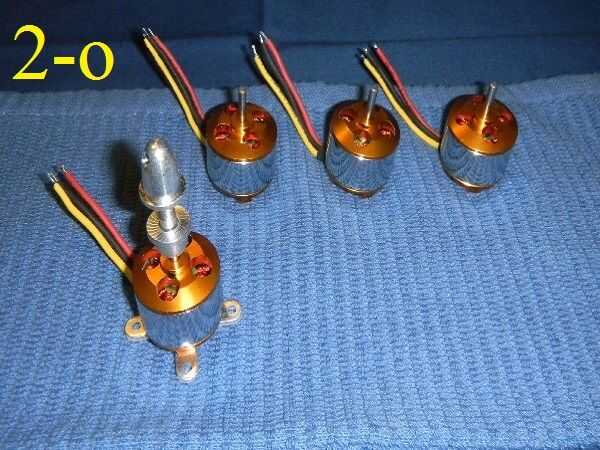

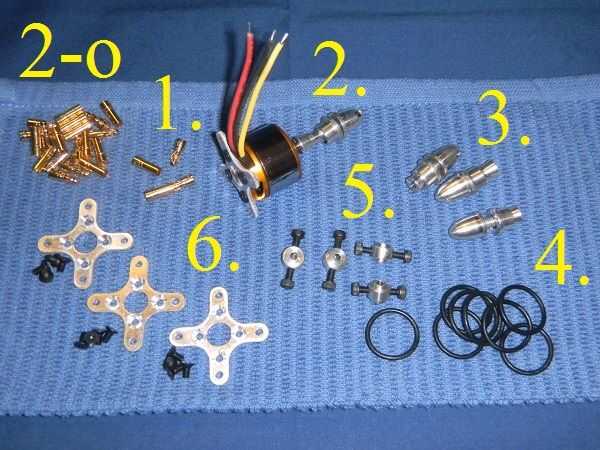

2-o. Cada uno de los cuatro motores sin escobillas y sus componentes se montará en el extremo de un brazo en el quad copter. Conectores 1) bala masculina y femenina, Motor de 2), 3) hélice de montaje piezas, 4) Prop descuentos, 5) Prop saver conectores, 6) Motor montajes con tornillos

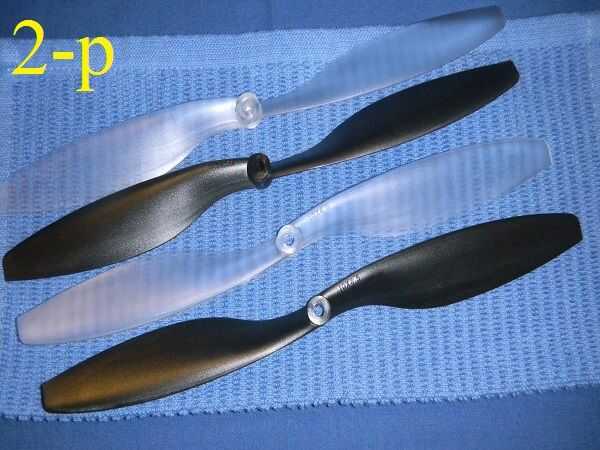

2-p. Como hélices de giro son potencialmente peligrosos, uniéndolas a los motores es una de las últimas cosas que hacer en el proceso de montaje. Dos de los propulsores girará en sentido horario y dos girará hacia la izquierda. También es una buena idea utilizar hélices de dos colores diferentes, para que el operador pueda distinguir fácilmente entre el delantero y posterior de la quad copter durante el vuelo.
