Paso 4: Hardware
Nos ceñiremos a conseguir todo el equipo que necesitamos por ahora.
Lo siguiente es los componentes electrónicos que necesitaremos para abrir el cuadro Ejecutar. Esta es la etapa más costosa de la construcción y la lista es bastante larga. Si puede fuente piezas en otros lugares más baratos, no dude de hacerlo.
Lo que usted necesita

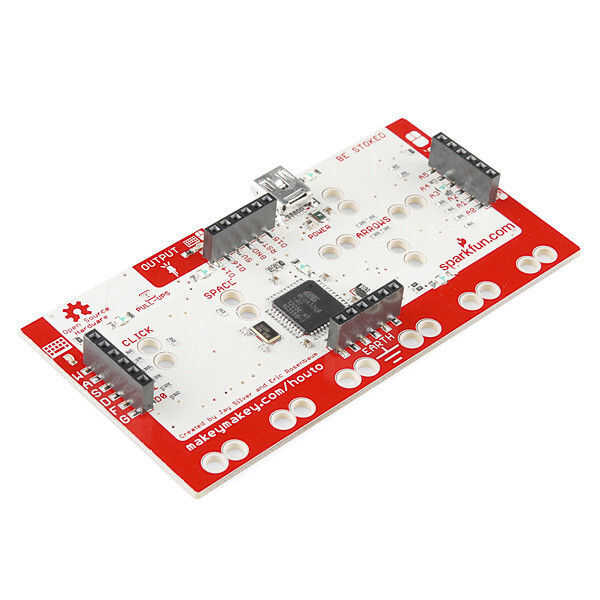

1 tablero de x MaKeyMaKey - gamas de 57 $ - 76 $ en tienda online de Little Bird Electronics, dependiendo de qué juego le consigue.

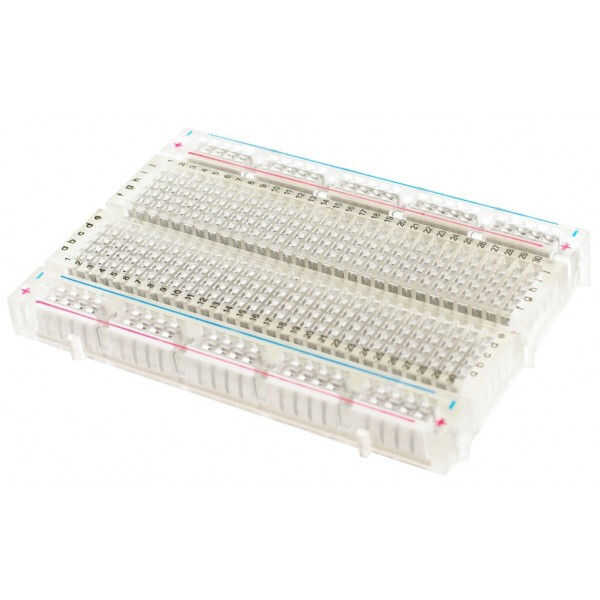

1 x placa (recomendamos al menos 400 puntos y recomendamos muy encarecidamente que incluye rieles de corriente y tierra) - $5 de pajarito, se puede encontrar más barato en eBay o Ali Express y a menudo se puede encontrar en cualquier tienda de electrónica buena.

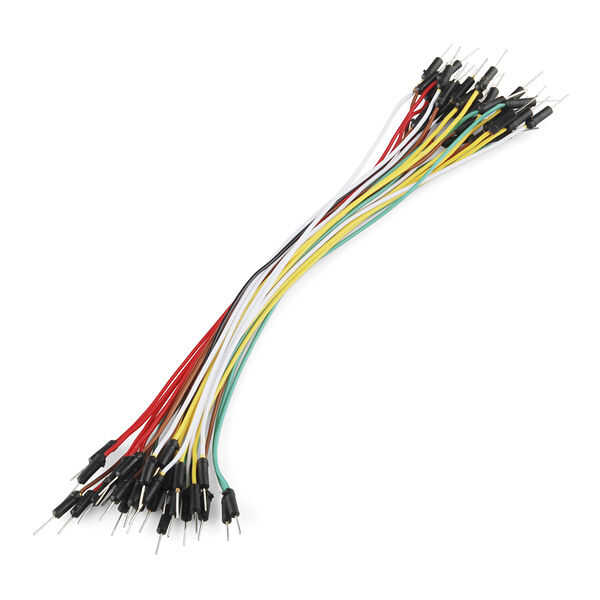

Sea ~ 55 x puente de protoboard cables - fácil de encontrar a bajo precio en eBay y Ali Express, a menudo incluye breadboards para más barato. El kit de lujo MaKeyMaKey incluye 30 de estos. Sólo necesita utilizar 35 si reemplazar los 5V y tierra lazos con breves cortes de ethernet, que recomiendo.

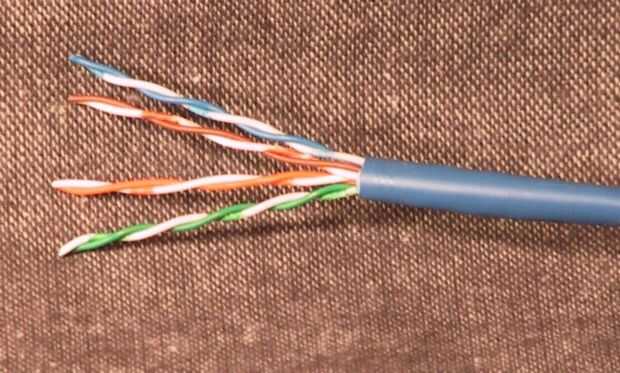

O 1 m de longitud de cable de CAT5 ethernet - el núcleo se compone de 8 cables cobre aislados solo núcleo que pueden cortar a la longitud y despojados en los extremos de conexión. Esta opción es generalmente más barata y permite mayor flexibilidad en términos de longitud del alambre. Recomiendo usar este por lo menos para conectar circuitos de componentes a los rieles de la protoboard. $ 1,37/m de Jaycar, que en definitiva le da 8m de cableado.
Nota: Si vas con el cable de CAT5, usted también necesitará un par de cortadores de alambre básico de corte y desforrado. Se puede encontrar tan barato como $5.

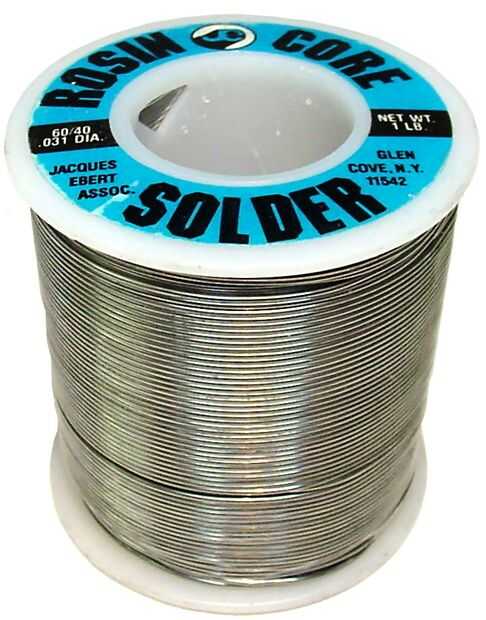

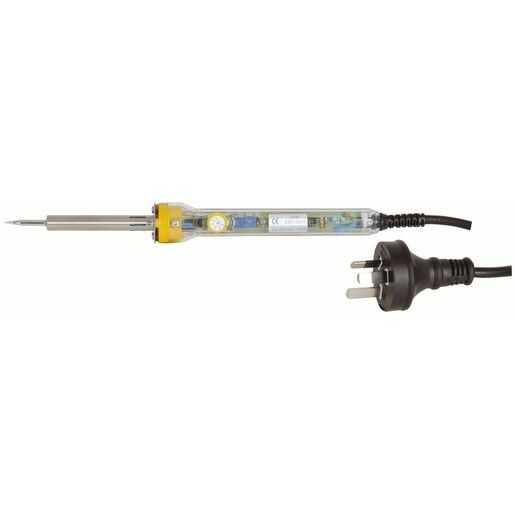

Un soldador y algunos de la soldadura. Una plancha con un control de la temperatura será ideal (soldadura en 280-320 grados celsius). Estos pueden variar de $10 a más de $100. El que utilicé para este proyecto era un hierro de temperatura variable básica por $30. Puedes comprar un stand. La soldadura tiende a ser no más de $15 para una bobina grande.

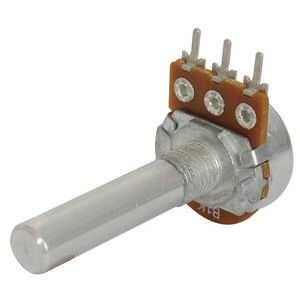

4 x potenciómetros lineales de simple B50K - $2,50 de Jaycar.

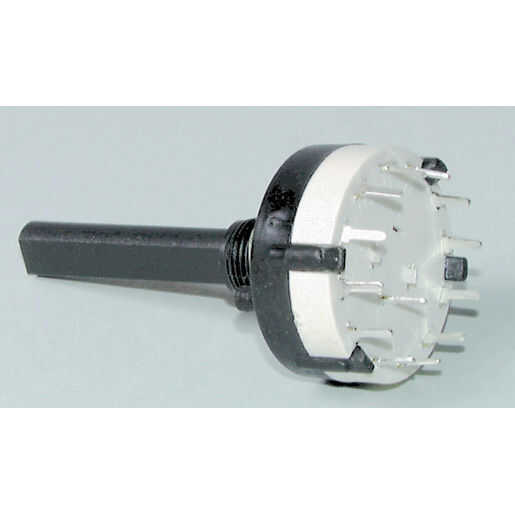

1 x conmutador rotativo unipolar (con al menos 3 puntos del tiro, pero usted puede tener tantos como quieras) - $3,95 de Jaycar.

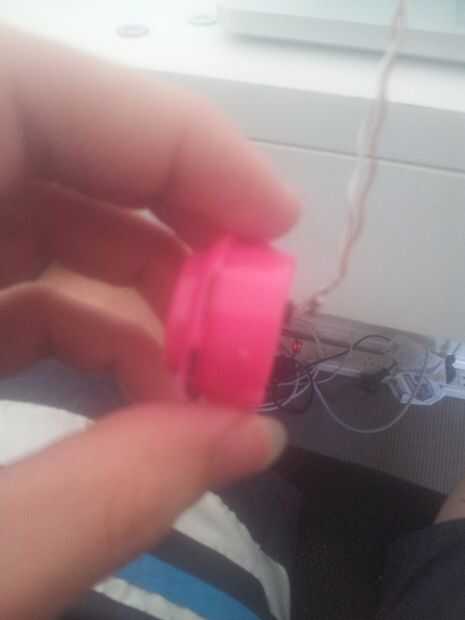

1 botón x (elegí una springiest que podría la fuente, aunque no encuentro el proveedor).

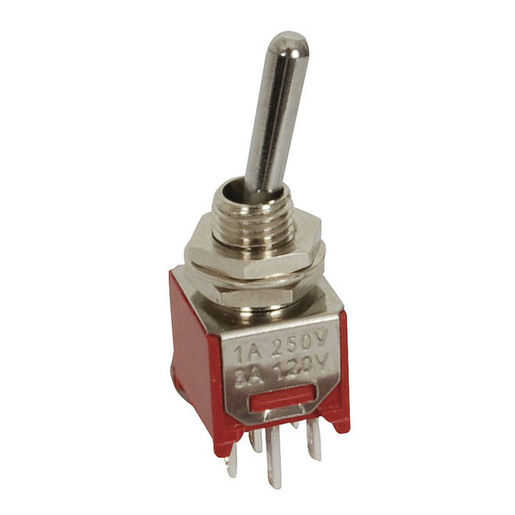

DPDT dos palanca interruptor (cualquier interruptor similar dos debería funcionar) - $2,95 de Jaycar.

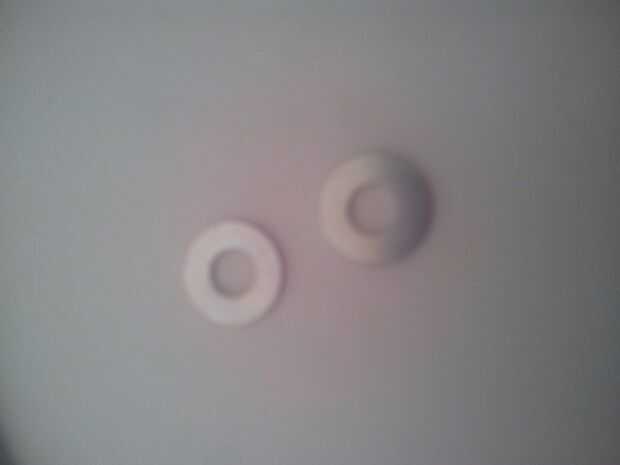

2 x arandelas de acero, 16mm diámetro exterior, mm 7 dentro o apenas lo suficientemente grande como para caber sobre el hilo superior de los conmutadores (esta parte se usa para fijar los interruptores en el lugar de la caja) - unos céntimos en cualquier ferretería.
Una llave de 8mm o una palanca de cambios.

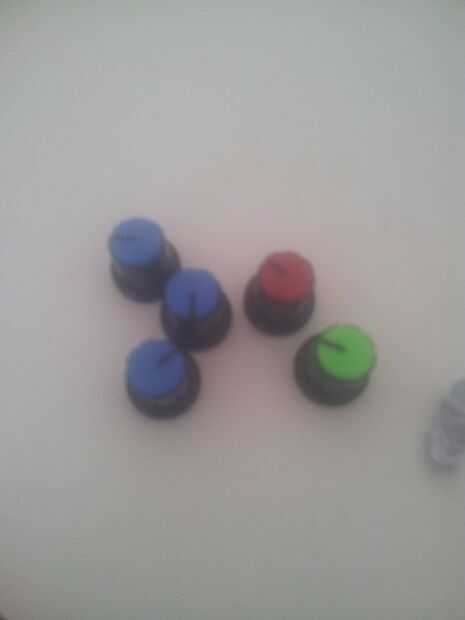

5 x capaz de caber en los potenciómetros y conmutador-revisar cualquier electrónica local almacenar y comparar tamaños hay. Yo tengo la mía por $1 cada uno.
resistencias de 6 x 10 ohmios 0,5 w - $0,55 para un 8 pack de Jaycar.
