Construir su propia interfaz de Sampler electrónico para Ableton (5 / 18 paso)

Paso 5: Taladrar la caja de

Este paso probablemente tendrá un número de mediciones efectuadas. Si has comprado componentes idénticos a los mencionados en esta guía, los mismos agujeros de tamaño funcionará suficientemente.

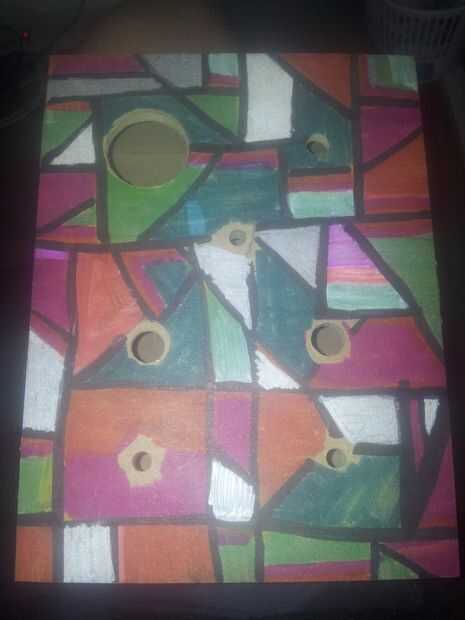

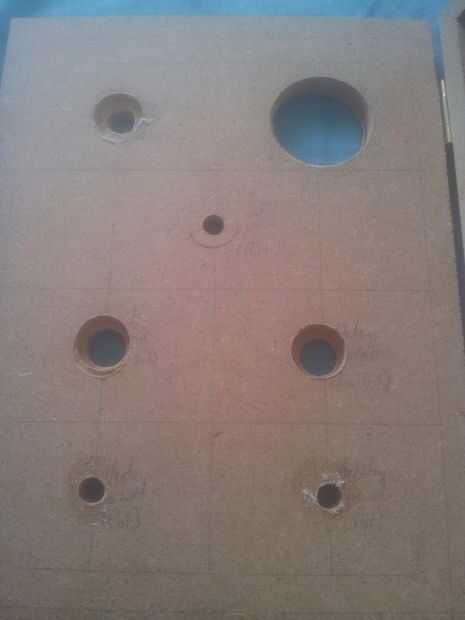

1. Elaboración de donde quieres que cada componente para colocarse. La segunda imagen muestra la parte superior de la caja y coincide en la posición de cada control en el producto acabado.

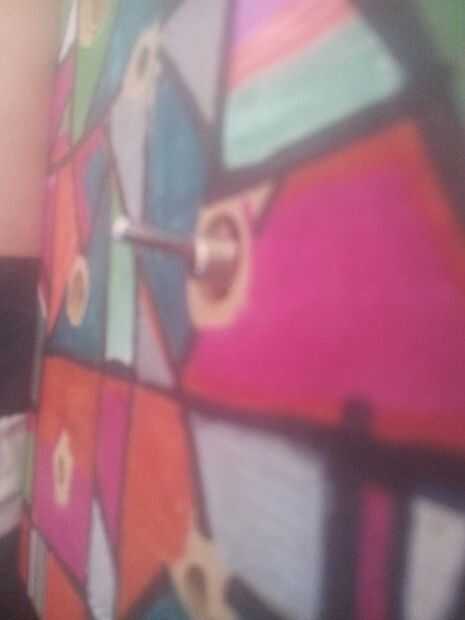

2. Si está usando el mismo potenciómetro modelo, utilice una broca de 6,5 mm. Si perforan perfectamente, puede asegurar el potenciómetro a la caja insertando el dial en el agujero y mano-enroscar el hilo en el MDF hasta que esté firme. No te preocupes si no es perfecto, que nos hablará sobre adhesivo para estos más adelante.

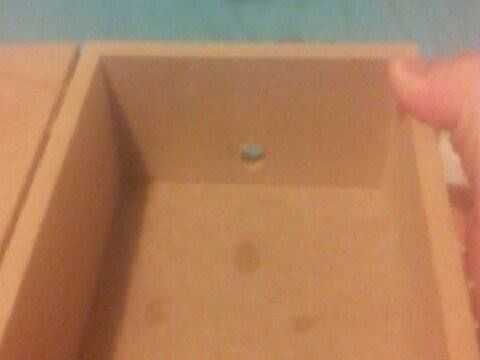

3. Perfore un agujero de más de un potenciómetro en la parte inferior de la caja (o en una esquina o un lado diferente, no importa demasiado). Se trata de un potenciómetro cuarto que he utilizado para volumen, para obtener un control un poco más dinámico.

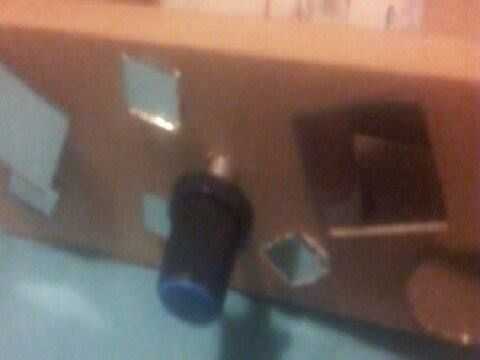

4. Un agujero más en la parte superior (enfrente del cuarto potenciómetro). Esto es para que el cable entre la caja y llegar al MaKeyMaKey. Utilicé un 10mm para esto, pero es algo apretado, por lo que sugiero usar una broca de 12mm.
5. El conmutador rotatorio utiliza un drillbit 8,5 mm, cabeza avellanada en el reverso con una broca de 16mm. Este avellanado permite las arandelas para sentarse en el espacio, que hace la parte más fácil para asegurar con pegamento.
6. El botón utilizado en este proyecto fue colocado en un agujero de 32mm. El tamaño y el diseño del botón permite abrocharla en este espacio sin necesidad de cualquier otro adhesivo.

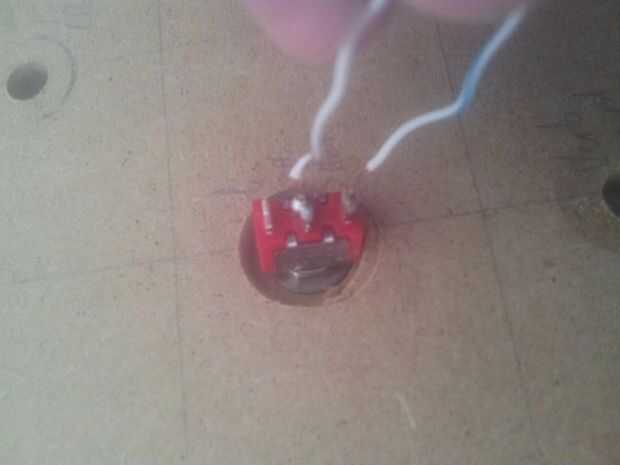

7. Los interruptores se sientan en un espacio de 12mm, que es luego luego avellanado en el reverso (como conmutador) con una broca de 16mm. Asegúrese de que el avellanado es lo suficientemente profundo para permitir una abundante cantidad del hilo de rosca del interruptor para mostrar a través de.

Iremos por el proceso de fijación de los interruptores a continuación para asegurar que los agujeros son del tamaño correcto.
