Paso 1: La caja

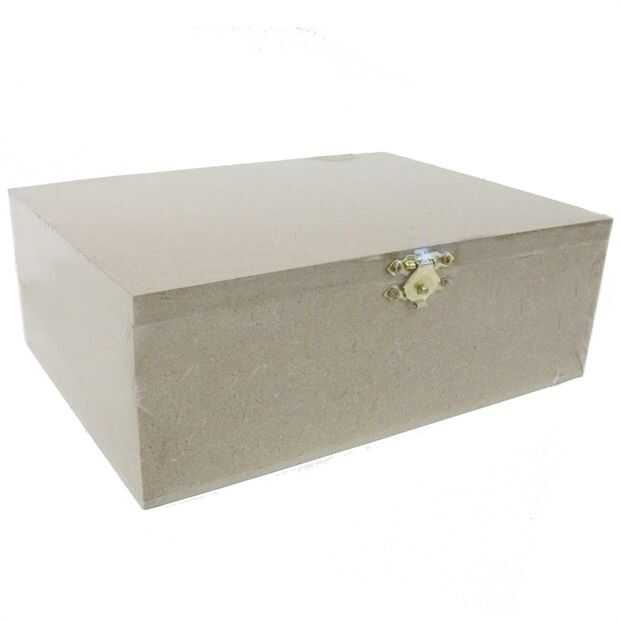

En primer lugar, necesitamos una caja para encajar todo en. Utilicé una caja de arte MDF pre-construidos comprada Bunnings (se muestra en la imagen), pero es bastante fácil de construir su propio.
Lo que necesitará
1 x caja MDF preconstruida de aproximadamente 200 mm x 150mmm x 70 mm - $13 de Bunnings
O
Caja hecha a mano
1 x hoja de MDF de al menos de 440 x 270 mm
Esta hoja debe ser lo suficientemente grande para
- Dos piezas de tamaño 200 x 150 mm
- Dos piezas de tamaño 200 x 70 mm
- Dos piezas de tamaño 150 x 70 mm
1 x Sierra (debe hacer cualquier Serrucho barato o jigsaw) -
~ 8 x clavos o cola para madera
x 2 bisagras (no más grande que la profundidad de la hoja MDF) - opcional
1 x cierre - opcional
Las bisagras y el pestillo no son totalmente necesarias. , Sin embargo, ayudan a mantener la tapa en la caja y permiten facilitar el acceso a los circuitos después de Asamblea. Probablemente hay otras maneras de lograrlo, pero este es el más simple.
De lo contrario, no dude en ser creativo y elegir cualquier material adecuado para construir el dispositivo. He visto cajas de zapatos y cajas de poliestireno utilizados, por ejemplo. Son capaces de ahorrar en costos para no sólo los materiales sino las herramientas para la construcción (es decir una caja de zapatos sólo tendrá una hoja en lugar de un taladro y una multitud de pedacitos).
Por último, para la construcción;

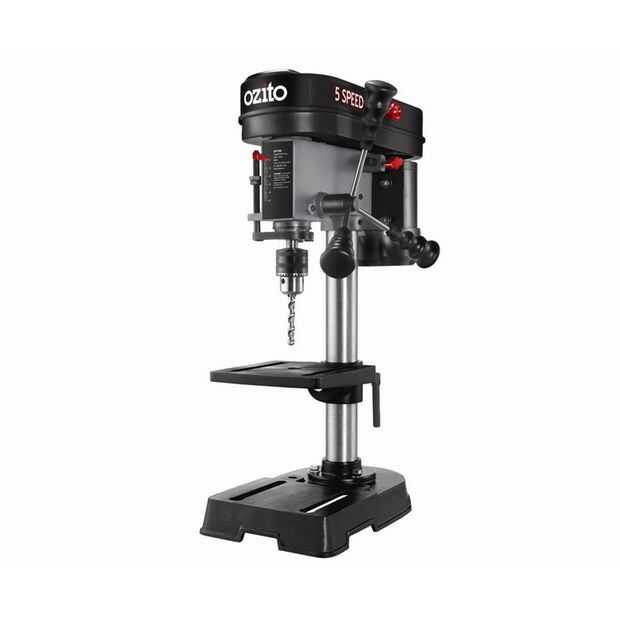

- Un taladro de algún tipo (mano, Banco, prensa etc.), lo que puede estar disponible que puede utilizar brocas de tamaño diferentes. Si está disponible, una prensa del taladro es la mejor opción para mantener los agujeros para los potenciómetros tan exacto como sea posible.

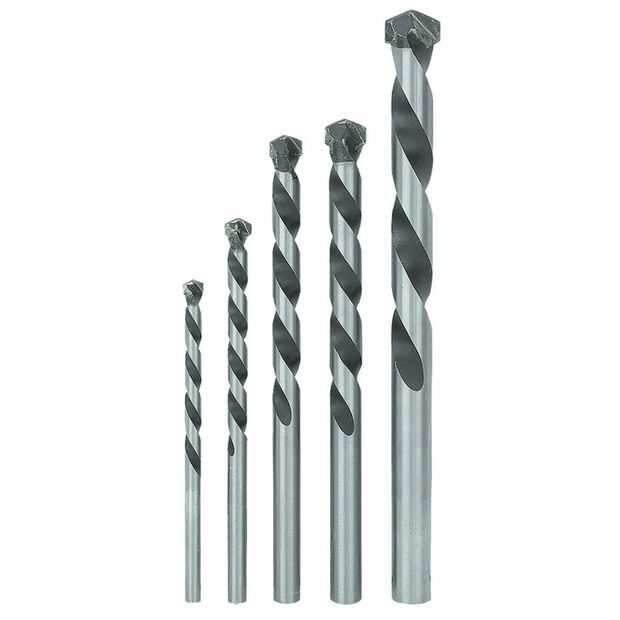

- broca 1 x 6.5mm.
- broca de 1 x 8mm.
- broca 1 x 12mm.
- broca 1 x 16mm.

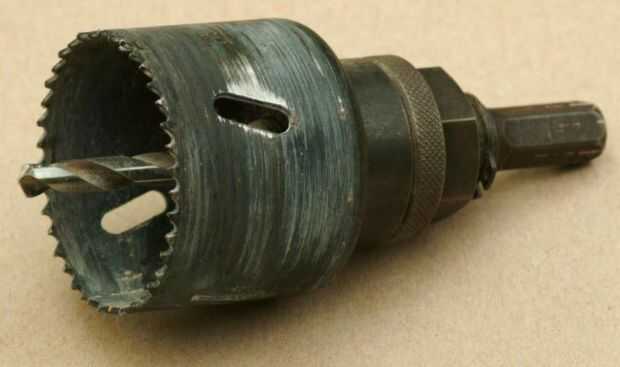

- 1 x 32mm Sierra.

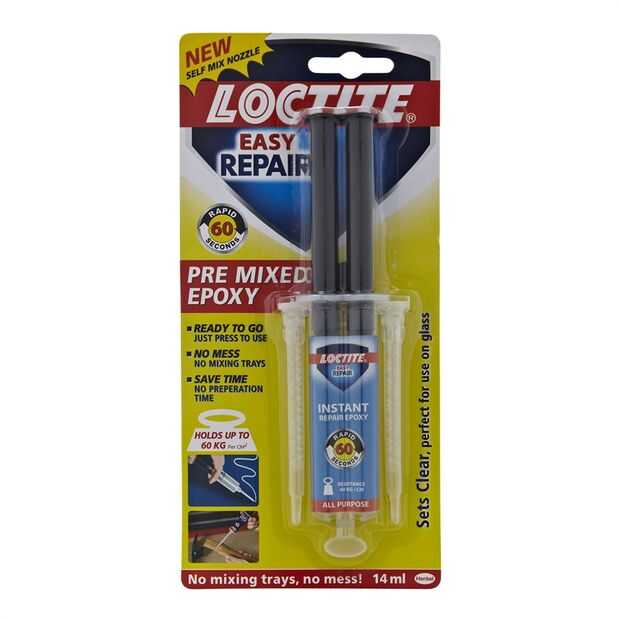

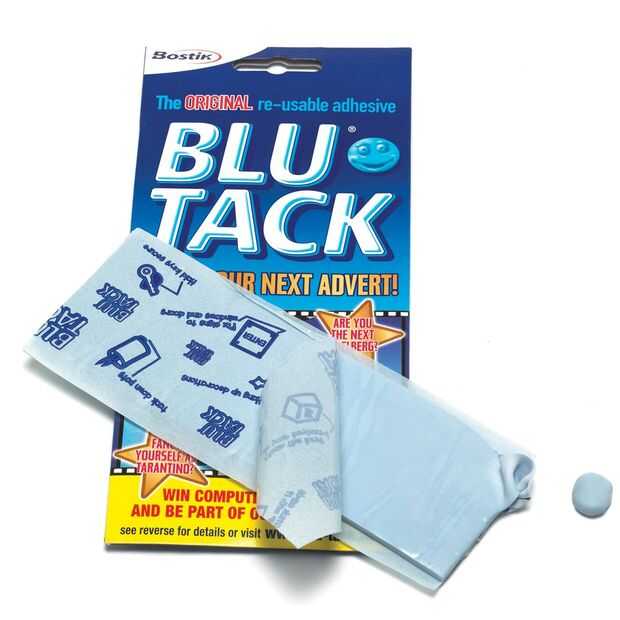

- Pegamento epoxi o un adhesivo similar tachuela de blu OR (si la construcción no necesita ser especialmente durable). Blu tack es bueno para estructuras temporales como hacer el trabajo muy bien y es mucho más fácil corregir un error. Si va a utilizar un adhesivo más fuerte, capa de la parte móvil de los componentes relevantes con algún tipo de cera o aceite.
