Paso 11: Circuito 2: interruptores de
Todos los otros componentes se instalan en un circuito muy similar a los potenciómetros con algunas diferencias claves.

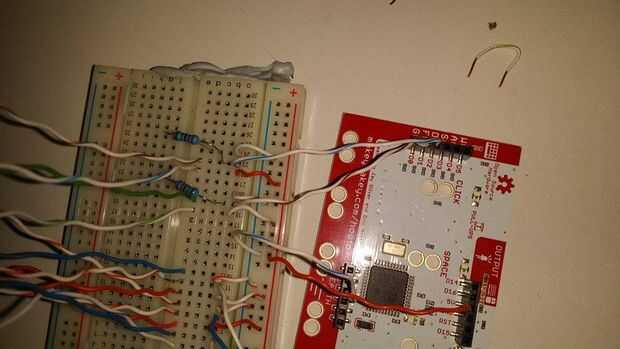

- De la misma manera utilizaste los cables cortos para conectar 5V y planta de los rieles a la placa, hacerlo nuevamente en otro punto para los interruptores, dejando una fila en el medio.
- Enchufe el cable de la terminal del medio del interruptor de la fila se alimenta a 5V (se muestra en la fila 18).
- Conecte el otro cable a la siguiente fila que hemos dejado en blanco (se muestra en la fila 19).
- Ejecutar un cable más largo en el puerto de D1 en el lado izquierdo del MaKeyMaKey (de a19 y a23 en la imagen).
- Inserte una resistencia que va de la fila en blanco previamente a la fila que pasen a la tierra (fila 19 a 20).
El interruptor está diseñado para permitir sólo voltaje a través de cuando está lanzado en una dirección.
La resistencia en esto y la siguiente, circuitos es muy importante. No resistencia provoca un circuito abierto, que le enviará una tensión sin restricciones el MaKeyMaKey, dando por resultado ruido capaces de congelar o estrellarse computadoras si funcionaron en un monitor de la serie para una duración larga. En los circuitos del potenciómetro, el potenciómetro se servía de este resistor, emparejar el voltaje después de la mitad de la terminal a tierra.

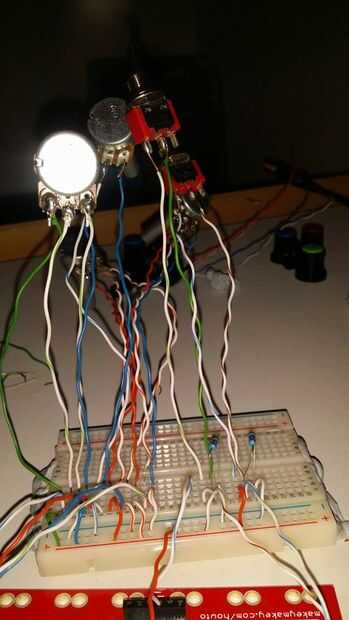

Volver a crear este circuito en un nuevo conjunto de filas con el otro interruptor y una resistencia más.

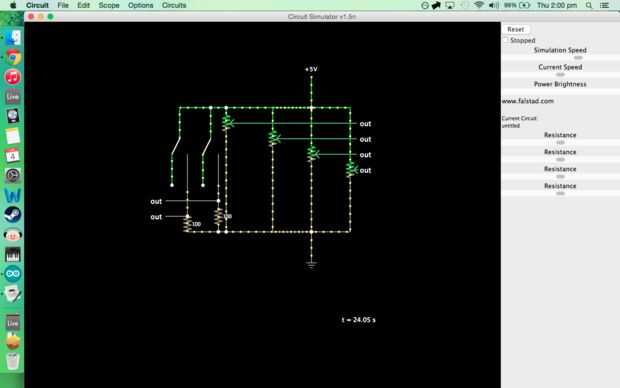

El diagrama adjuntado muestra el nuevo circuito, incluyendo los interruptores y potenciómetros. Tenga en cuenta que los interruptores de funcionan a la salida digital, no el analógico.
