Paso 15: Montaje del circuito en el cuadro de
Este paso es en gran parte libre y puede ser algo difícil, simplemente por el número de conexiones y tener que trabajar alrededor de los lados y parte superior de la caja. Se hace más fácil mediante los cables puente en lugar de base ethernet en su mayor parte, como los cables flexibles son fáciles de controlar en el espacio pequeño.

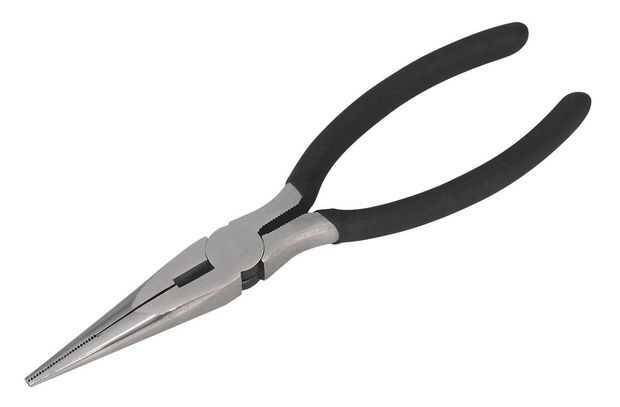

Para esta etapa, muy, muy fuertemente sugiero encontrar un par de pinzas de punta larga para agarrar en los cables de componente dentro de la caja.
- Para empezar, configurar la placa para que todos los 5V, ground, conexiones analógicas y digitales y resistencias son en.

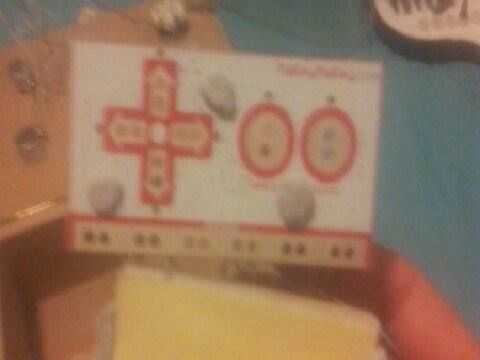

- Obtener algunos blu tack (o su adhesivo de preferencia) en la parte inferior del MaKeyMaKey y alrededor de los bordes de la placa. Esto asegurará en su lugar en la base de la caja, que dejará un montón de cosas de romper la pista. Opté por usar blu tack, otra vez, ya que es mucho más fácil de quitar y el MaKeyMaKey es una pieza bastante costosa de hardware.

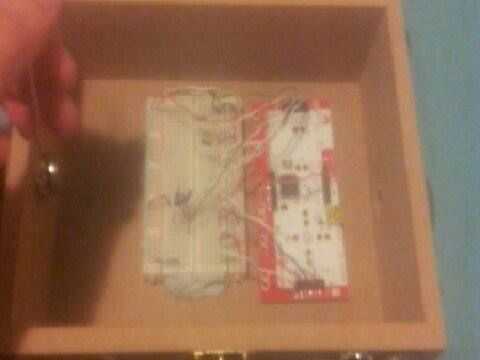

- Ahora para la parte difícil. Desde aquí, construimos el circuito ahora todo está en su lugar. Siguiendo las indicaciones de los pasos del circuito, conectar todos los componentes en el protoboard. Esto puede requerir un amplio grado de paciencia, destreza y cuidado. Recomiendo tener la tapa de la caja suelta (si hay bisagras atadas, deshacerlos), permitiendo el acceso en todos los lados. Utilice las pinzas si están disponibles para ayudar a maniobrar los cables en sus posiciones.
Si todo ha ido bien, el cuadro será completamente funcional y listo para rodar.
