Utilizando un Arduino para controlar o probar un dispositivo electrónico SPI

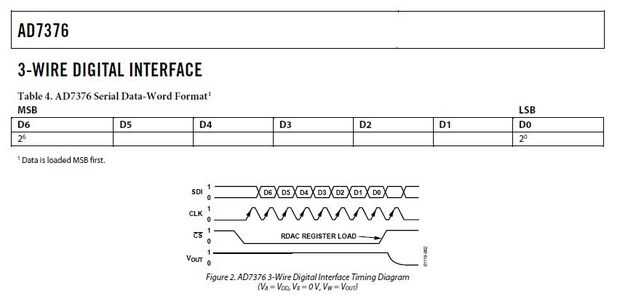

hay muchos dispositivos electrónicos que utilizan el bus SPI, o autobús de interfaz periférico Serial, comunicaciones (varios sensores, LCD displays, potenciómetros digitales, convertidores D/a y A/d, transmisores inalámbricos y receptores, controles de volumen de audio).  Los dispositivos de recepción de datos en serie de un microcontrolador usando una configuración de 3 hilos que incluye una chip select señal (generalmente titulado CS - cuando esta señal está en lógica 0, un chip reconoce sea recibiendo o enviando datos) una señal de reloj para registrar los datos en serie en el dispositivo y la secuencia de datos serial sí mismo.

Muchos aficionados utilizan microcontroladores como el Arduino para controlar y utilizar dispositivos SPI.  A menudo, desea poner a prueba el dispositivo electrónico para asegurarse de que y el correcto funcionamiento de sus circuitos asociados.  Este Instructables te mostrará cómo configurar y programar un circuito de placa proto simple usando la Arduino Uno para conducir datos SPI a un circuito periférico que, en este caso, es un potenciómetro digital analógica dispositivos AD7376.  Puede ser cualquier dispositivo SPI de 8 bits con este circuito.

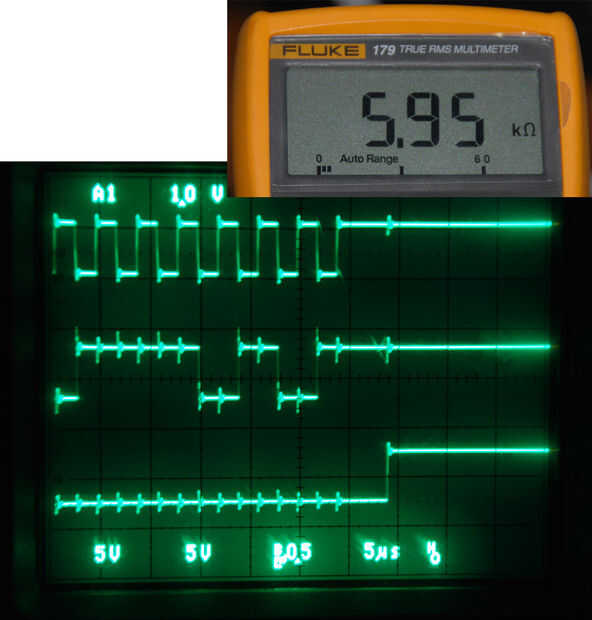

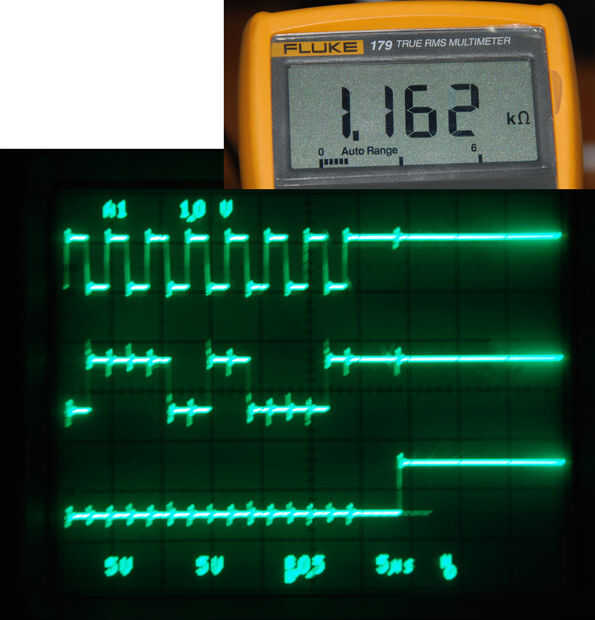

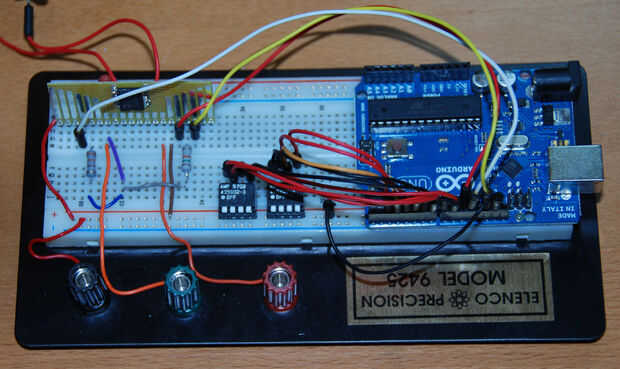

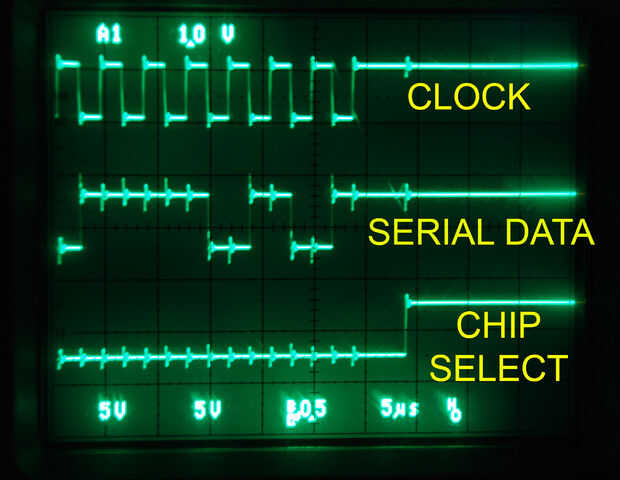

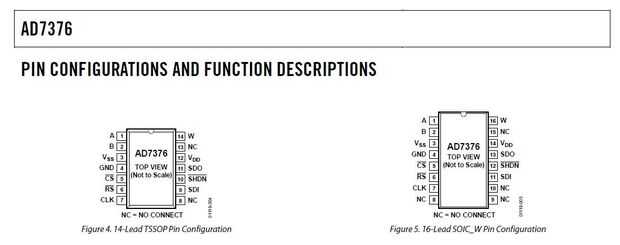

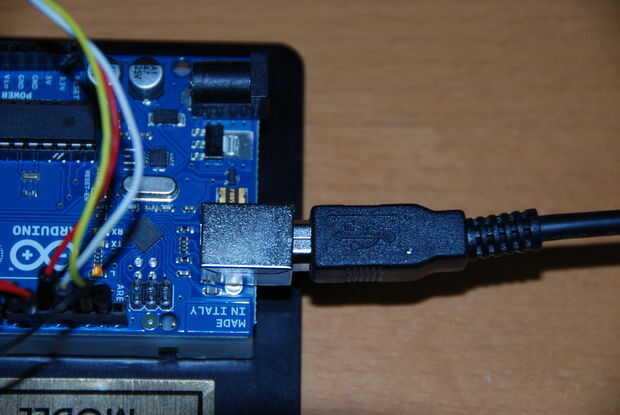

Para este Instructables, usé una placa Arduino Uno, un proto-board, algunos interruptores DIP (Dual Inline Package) (son opcionales), una variedad de cables de puente, una fuente de alimentación DC, un ohmímetro, unos condensadores para DC power suministro alisar y unas resistencias de pull-up para el potenciómetro digital.   El potenciómetro digital AD7376 es un dispositivo de montaje superficial para que soldar sobre una superficie-montar proto-PCB por lo que puede ser conectado en el proto-board.  Usé un osciloscopio para mostrar las señales de este Instructables.
