Construido de cero bola tiro Tricopter (33 / 50 paso)

Paso 33: Montaje del marco

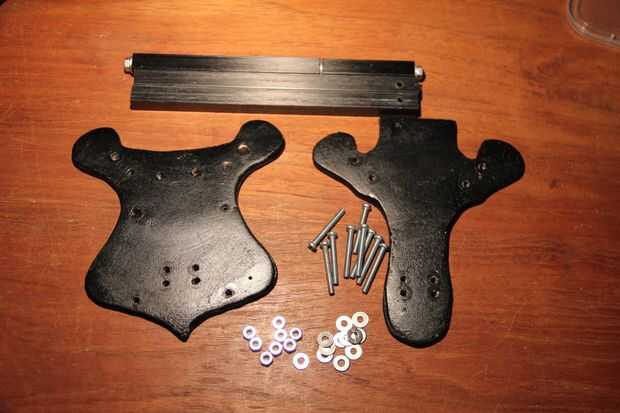

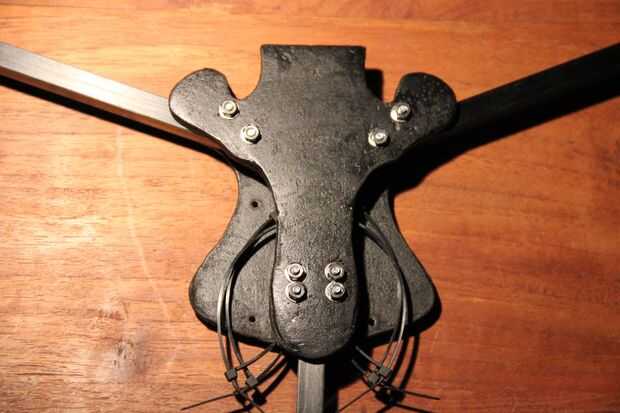

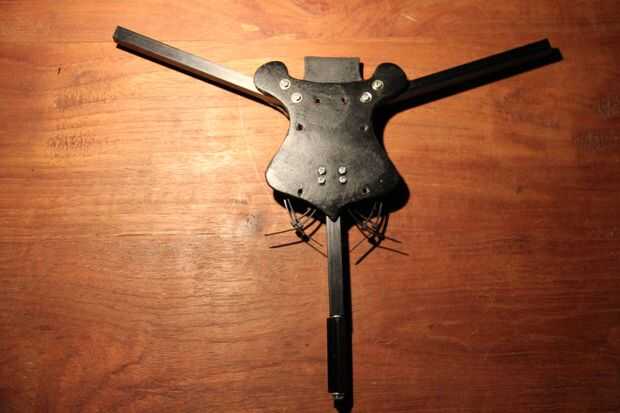

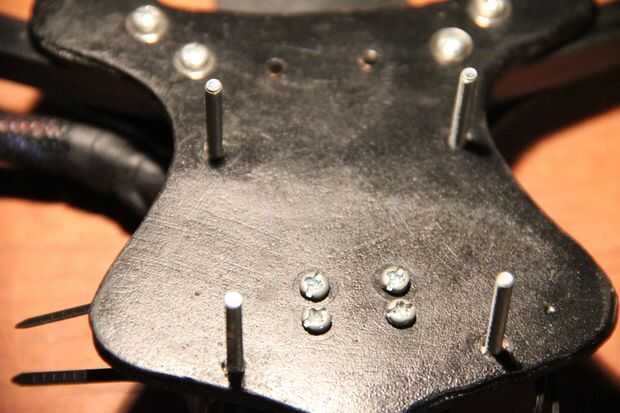

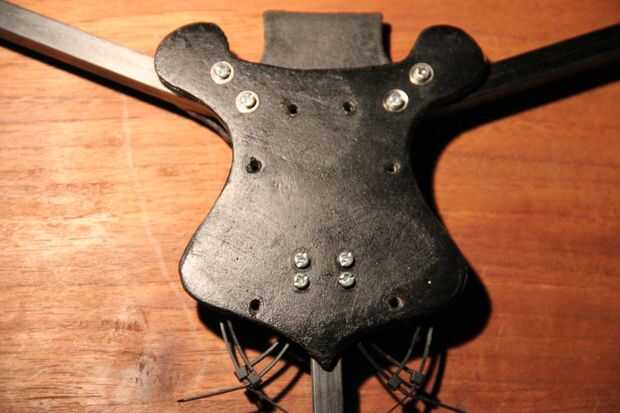

Para montar el cuadro tomé las dos placas principales, los brazos laterales y tubo de cola, así como ocho pernos 25mm M3, ocho tuercas de M3 y 12 arandelas M3 (no usar arandelas en los pernos eventualmente terminaría bajo la KK2 para que pudiera ajustar más de la basura que quería esconder debajo la KK2). Entonces reuní el marco como se muestra usando loctite azul en cualquier conexión de metal a metal. Asegúrese de no hacer demasiado apretado, de lo contrario no podrás doblar los brazos hacia fuera completamente los pernos de parada para los brazos. También encadenan cuatro pares de abrazaderas de plástico alrededor de los pernos que sujetan el tubo de cola en su lugar (esto es más fácil hacerlo antes de corredera en el tubo de cola y apretando todo abajo). También puse los cuatro tornillos para fijar la KK2 (también M3 25mm) a través del marco porque son increíblemente difíciles de añadir después de la ESC se han apretado hacia abajo.
