Construido de cero bola tiro Tricopter (24 / 50 paso)

Paso 24: Preparando el receptor

Preparar el receptor para conectar a la KK2 tengo mi receptor y cable super limpio y comenzó a modificarlas.

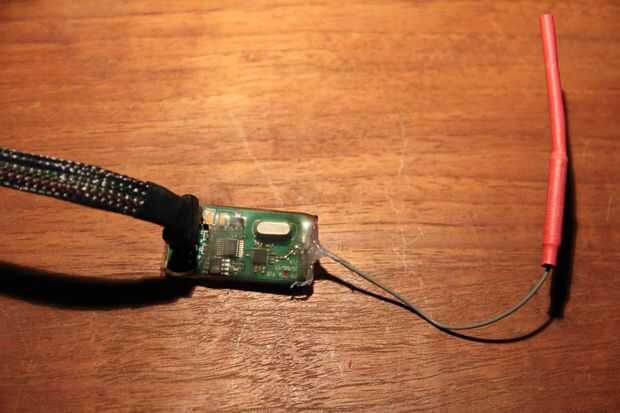

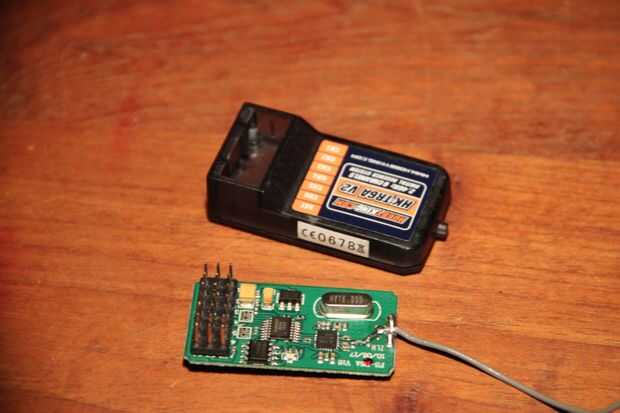

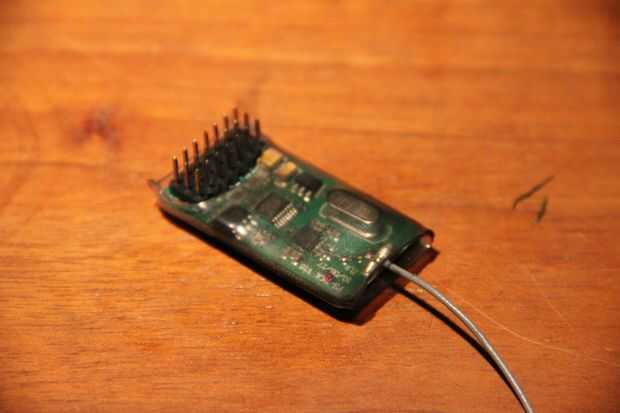

Quité la carcasa de plástico del transmisor para reducir volumen y peso. Entonces tuve que cubrir el receptor ahora expuesto en claro termo retráctil para detener cualquier cosa que se ponga en cortocircuito y hacer todo un poco más robusto. También llené el extremo de la antena de la termo retráctil con hotglue para hacerla aún más robusta y porque temía que la Junta de soldadura en la base de la antena no.

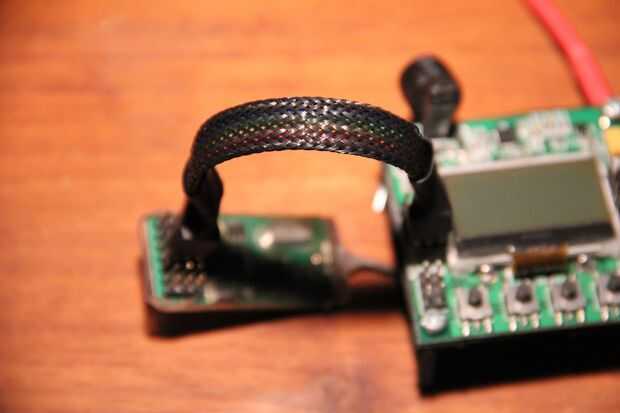

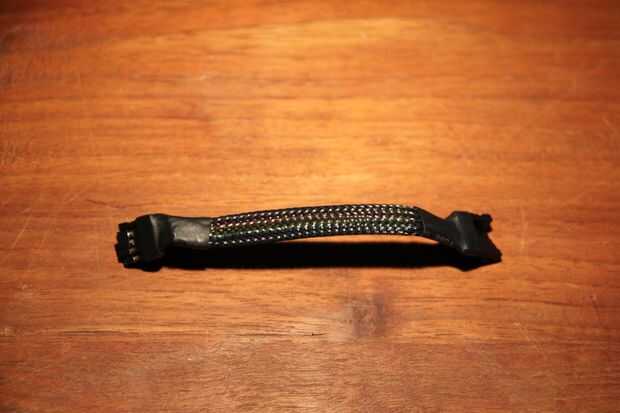

A continuación, tomó el cable super limpio y arrancó tres de los cables (sólo hay 5 cables de señal, uno de los cuales será en conectarse a tierra positiva así). Arrancó el negro, blanco y gris para que me quedé con un arco iris muy brillante de colores. Luego procedí a cubrir todos estos colores en mallas negras y disipador de calor negro como lo hice con todo lo demás. Entonces puede usar al super limpio para conectar la KK2 al receptor al unirse a todos los pines de señal de la KK2 a todos los pines de señal del receptor (solo coincide con el alerón para alerón, elevador para elevador, acelerador de acelerador etc..). El último cable de señal (con la tierra y los cables positivo así) puede ser conectado a través de los carriles de la energía para la KK2 y el receptor proporcionar energía al receptor.
