Construido de cero bola tiro Tricopter (27 / 50 paso)

Paso 27: Preparación Y arnés

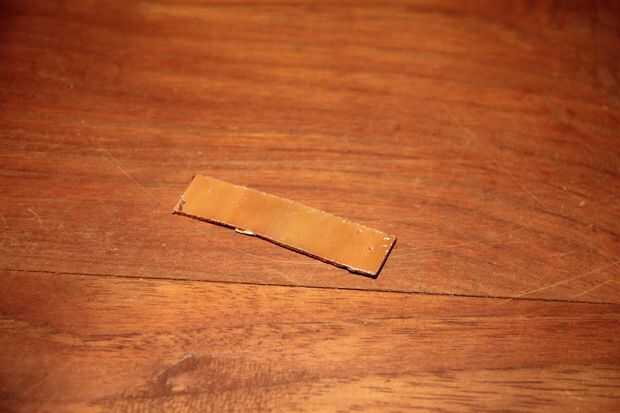

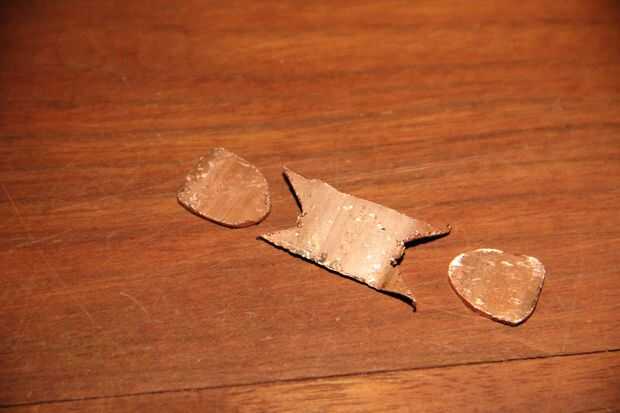

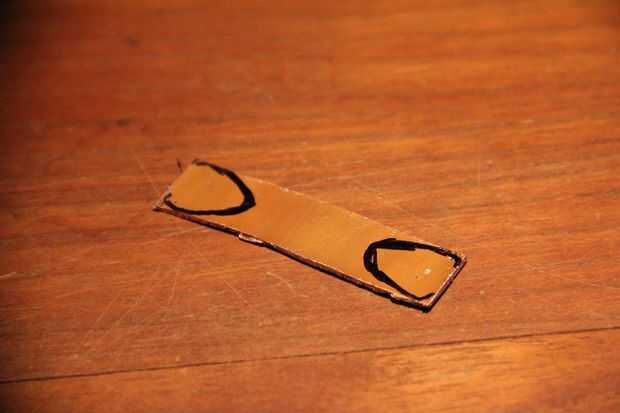

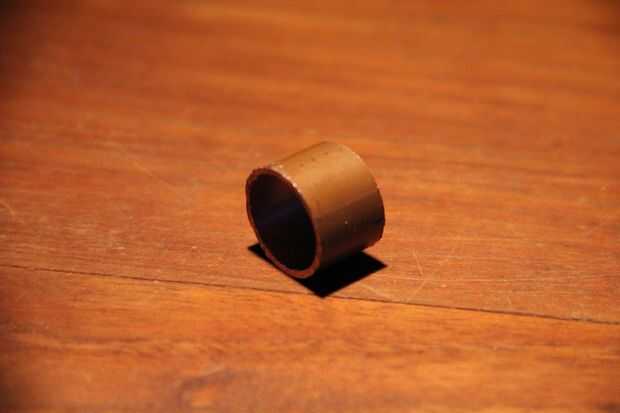

El arnés Y se utiliza para dar energía de nuestra batería a todos tres ESC. Para comenzar con tomó una pequeña longitud de tubo de cobre, corte el lado y abrió en una tira plana (sólo podría comprar hoja de cobre pero no tener alguno a mano). Entonces más o menos redacté las formas quería y había cortado con una sierra para metales, terminando los bordes con una Lima.

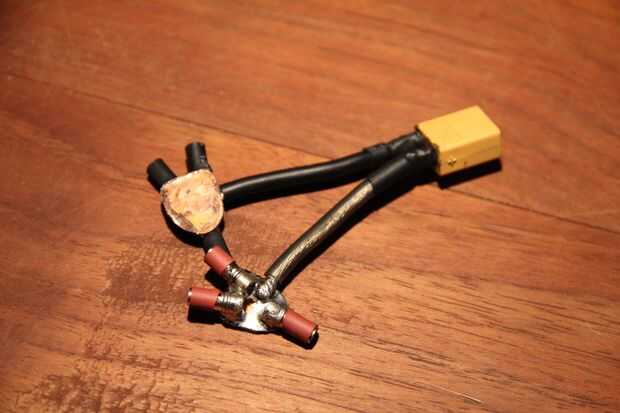

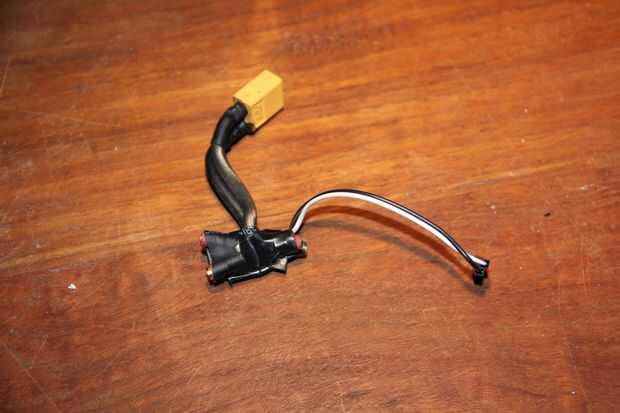

Tres conectores de bala femenino luego eran soldados directamente a cada pieza de cobre (para un tri más grande, puede usarse alambre entre el cobre y las balas pero no necesitamos) así como dos longitudes pequeñas de turnigy silicón puro alambre (como se explica antes de usar negro translúcido en lugar de rojo para mi alambre caliente para mantener todo negro) que se puede y luego soldar un conector XT60 (o cualquier conector se enchufa directamente en la batería). Asegúrese de que usted soldar el conector de la manera correcta. En este punto también se pueden soldar dos Jerseyes de mujer a las piezas de cobre para conectar posteriormente a la KK2 para que pueda leer el voltaje de las baterías más en por la pista. Colocar heatshirink sobre todo balas así como una cantidad abundante de cada pieza de cobre (que realmente no quieres nada corto aquí porque ser directamente cortocircuitar la batería). Usé alambre eléctrico para evitar el cortocircuito cobre como me resultó difícil aplicar el encogimiento de calor correctamente con todos los salientes.
