Construido de cero bola tiro Tricopter (15 / 50 paso)

Paso 15: Preparación de los brazos de fibra de carbono

Para preparar los brazos necesitamos cortar los brazos, así como perforar los orificios necesarios.

El problema de cortar cualquier tipo de laminado es que la parte tenderá a delaminate cuando corte con una sierra (no tanto con un abrasivo).

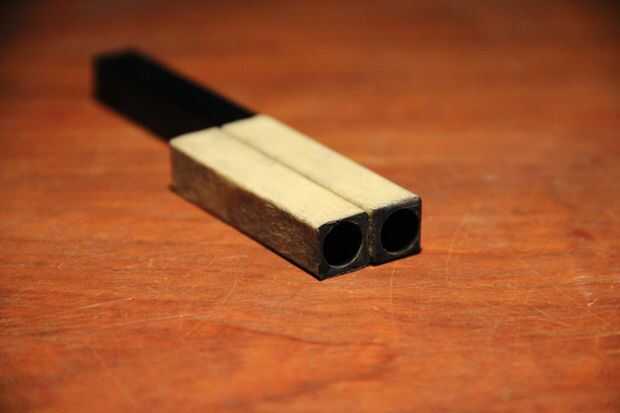

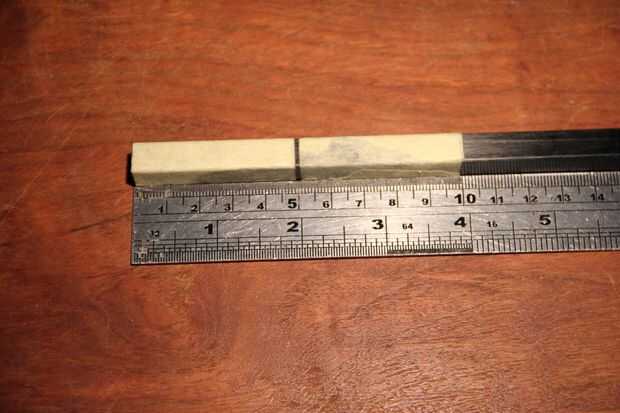

Para evitar este problema marcamos donde queremos cortar el tubo y ponga cinta adhesiva a ambos lados de la marca dejando un milímetro o menos de la hoja.

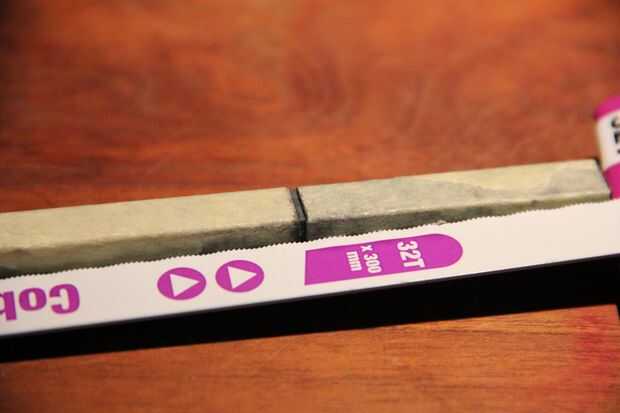

A continuación, utilizando la mejor hoja de sierra se puede encontrar (menos dientes por pulgada; el mío es de 32 dientes por pulgada) "puntuación" alrededor del tubo en cada lado alrededor de medio milímetro de profundidad (para cualquier persona que tenga acceso a un bunnings, recomiendo esta sierra. Los dientes última al menos 10 veces más largo que las láminas de este tipo de sierras viene con). Esta puntuación se asegurará de que las fibras no delaminate cuando llegues al final del corte.

Luego podemos completar el corte del tubo de la manera usual (cuidado atento a cualquier signo de delaminación). Tomar lento y no presione demasiado duro o tratar de forzar la sierra, sólo que la sierra haga su cosa.

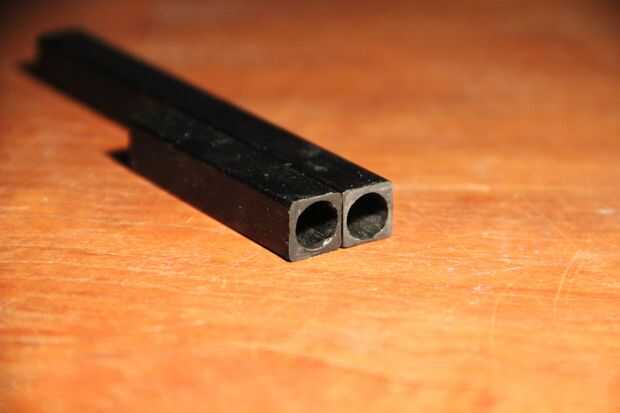

Entonces cuidadosamente limpié hasta los extremos cortados del tubo con una lima fina (mis archivos de aguja funcionados bien) entonces algunos lija luego finalmente cubierto en pegamento para evitar posterior exfoliación y arena les otra vez. No sé si el pegamento es necesario o incluso ayuda pero parece una buena idea.

Puede parecer mucho trabajo al cortar un tubo, pero lo último que quieres es para que tus brazos empezar delaminating aire (lado rápida NOTA, su falta de mecanismo de desvío también es bastante mala).

La perforación puede ser abordada de manera similar utilizando un taco de 8mm dentro del tubo para detener la delaminación cuando la broca en el tubo y cinta adhesiva en ambos lados para evitar la delaminación en la superficie.

Por marcar y a perforar de ambos lados en lugar de recto a través de podemos asegurar un agujero recto que también requerirá menos limpiar (aunque si tienes un taladro que no ser un problema).

Para terminar los agujeros también utilicé un aguja archivo y arena el papel antes y después del orificio de pegamento (el pegamento realmente agregar una cantidad significativa de grueso que i no esperaba pero que era fácilmente cuidado con el archivo) de la capa.

También he incluido un soporte para el DT700 y cuadrado 10mm auges que consiguió mi amigo modelo para mí aunque no usarlo por lo que no puedo decirles lo bien que funciona (o si aún funciona). Decidí no usarlo porque (como se mencionó antes) estaba enfermo de 3D impreso piezas fallando en mí y añadiría muchos más puntos de fallo, no sólo porque la parte sería 3D impreso sino también porque tendría que cortar los brazos otra vez y otro agujero.
