Paso 3: El boquete de chispa

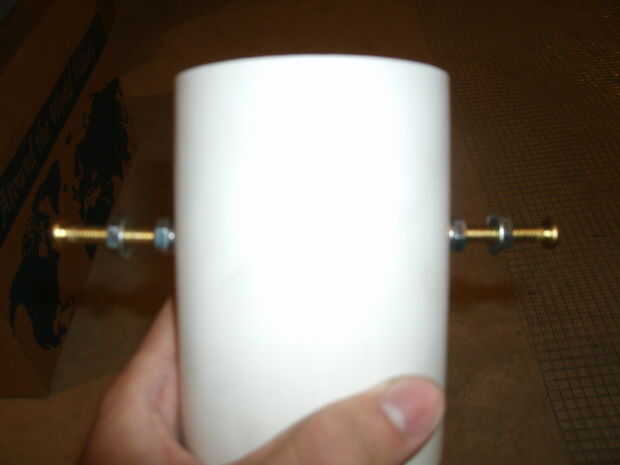

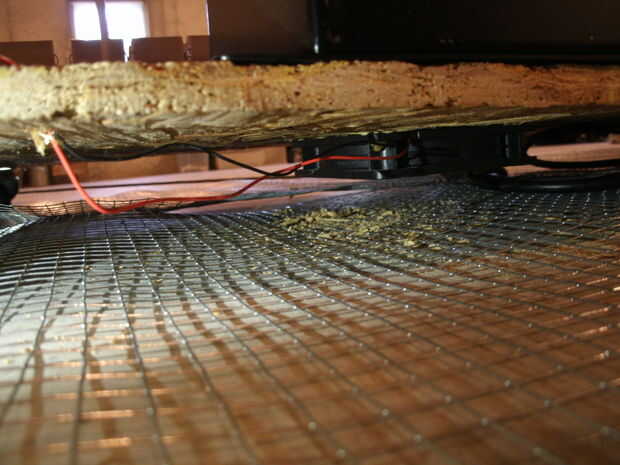

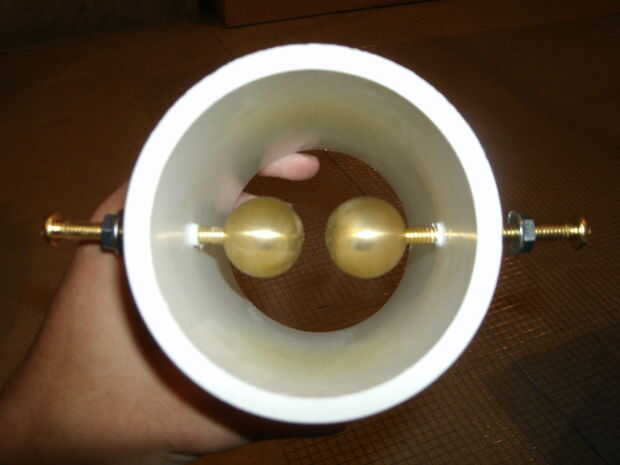

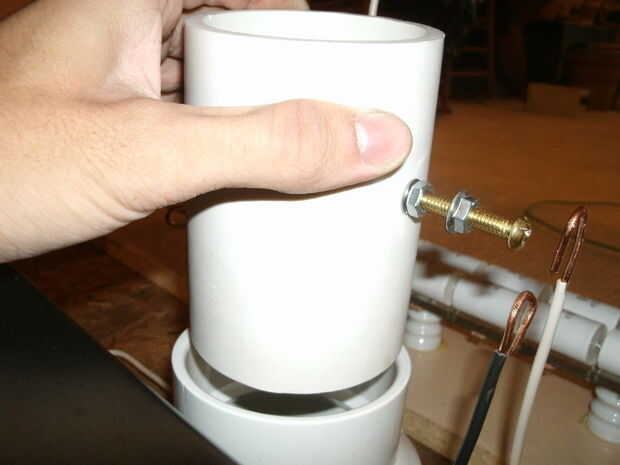

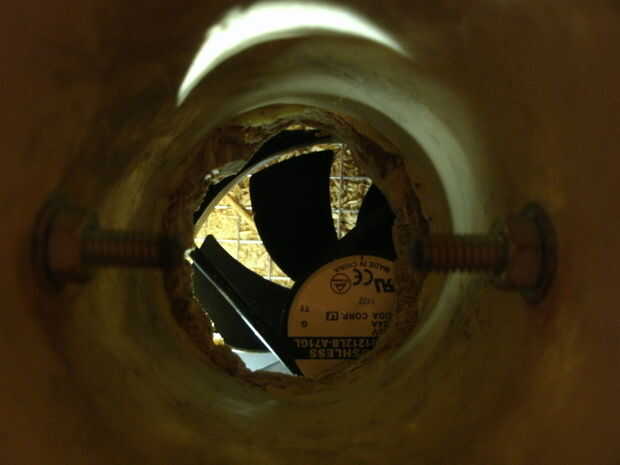

Mi boquete de chispa es simplemente 2 3" tornillos de latón, que se utilizan como los electrodos. Hay una bola de latón de 1" roscada en el extremo de cada uno de estos pernos. Debe usar algún tipo de forma esférica en el extremo de cada perno. Si no, la rosca de los tornillos actuarán como puntos de arranque individual y nunca conseguir resultados consistentes. Decidí incluir mis pernos en una pieza de 3" de diámetro PVC, la longitud no es excesivamente importante. Simplemente perforó un agujero todo el camino a través del tubo de PVC, aproximadamente del mismo tamaño que los pernos usados, y había roscado de los pernos a través. En cada perno utilicé 2 tuercas y 2 arandelas para bloquearlos en su lugar, de esta manera que sé que los pernos estarán seguros, pero la brecha todavía se puede ajustar fácilmente si es necesario. Para mantener mi boquete de chispa fría, decidí perforar un agujero a través del centro de la base y montar un ventilador de computadora 12VDC. Había pegado el ventilador por debajo del agujero, luego había pegado un 3" a 4" acoplamiento del PVC sobre el agujero, que forma el aire soplará para arriba a través de mi caja. Con este 3" a 4" acoplamiento en su lugar, es mucho más fácil quitar el boquete de chispa para fines de ajuste y examen. Ver las fotos para obtener una comprensión más clara.

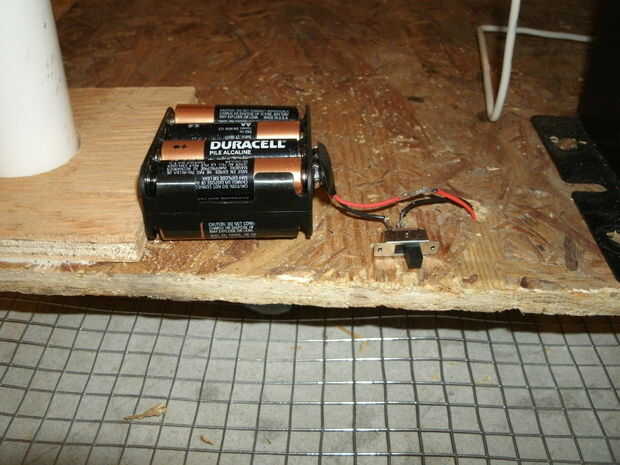

He conectado los cables del ventilador del ordenador a un soporte de la batería y conectado a un interruptor para evitar que el ventilador funcionando todo el tiempo. El soporte de la batería usé tiene 8 pilas tipo AA, creando un total de 12V. Si utiliza un ventilador más pequeño, obviamente se necesita un menor soporte de la batería. Pilas AA 1.5V cada, así que su ajuste en consecuencia. El ajuste final de mi brecha fue ~5/16 ", pero esta medida puede variar dependiendo de su diámetro específico del transformador y el electrodo.
El procedimiento que debe seguirse para espacio adecuadamente su espacio es el siguiente:
Hacer un circuito eléctrico que consta de sólo su transformador y su boquete de chispa. Fijar los tornillos en un espacio inicial de ~1/2 ". Encienda el transformador y observar la brecha de chispa para ver si los tornillos están disparando. Usted debe ver un flujo constante de electricidad que fluye de un perno en el otro, si no, un poco acortar la brecha. Continuar haciendo esto en incrementos hasta que vea la electricidad que fluye a través de. Necesita la brecha a ser ajustado de manera que cada vez que en el transformador, electricidad comienza de inmediato un arco a través de. Si usted enciende el transformador y hay una demora 2 o 3 segundos antes de ver la electricidad, apague el transformador y acortar la brecha un poco más. Mantener lo que la brecha en hasta consecutivamente puede activar el transformador de encendido y apagado sin presenciar un retraso. Como he dicho, mi brecha final fue 5/16". Resultados pueden variar dependiendo de lo potente que es el transformador y el tamaño y la forma de sus electrodos. Una vez que haya el espacio conjunto, apriete las tuercas para trabarlo en su lugar y no realizar ajustes futuros en la brecha. Es una idea falsa común que ensancha la brecha mientras estás en el proceso de ajuste la bobina de Tesla ayudará a lograr una mayor producción. Hacer la brecha excesivamente amplia no logra nada excepto acortando la vida de los componentes y posiblemente dañar el transformador.
Resulta importante señalar que el tamaño de sus electrodos directamente influirá en las capacidades de enfriamiento de su boquete de chispa. Electrodos más grandes actúan como disipadores de calor y disipan el calor mejor que los electrodos más pequeños. En última instancia ello electrodo larga vida y mejor rendimiento.

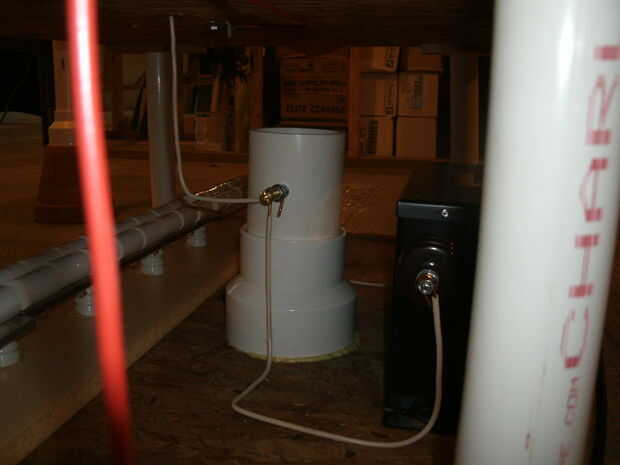

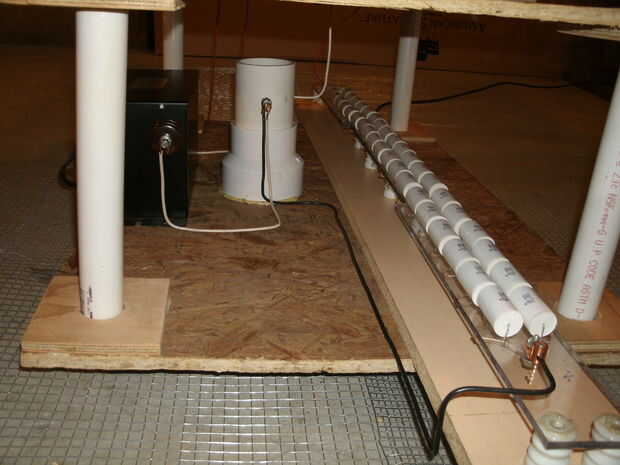

Voy a ir a través de cómo cablear más adelante, pero esperemos que pueda empezar a ver cómo tengo el boquete de chispa con cable de algunas de las fotos.
