Paso 8: El cableado
En este instructable, voy a tratar de explicar todo el proceso paso a paso. He subido muchas fotos y algunos de ustedes pueden probablemente entender solo con mirar a ellos. Si hay algo que no está seguro acerca pregunte y responderemos tan pronto como sea posible.

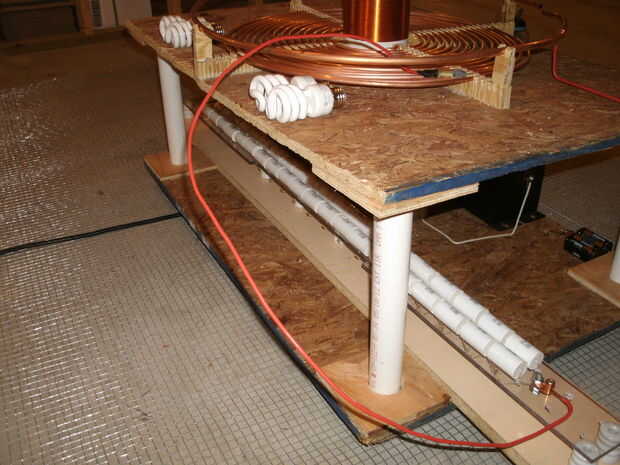

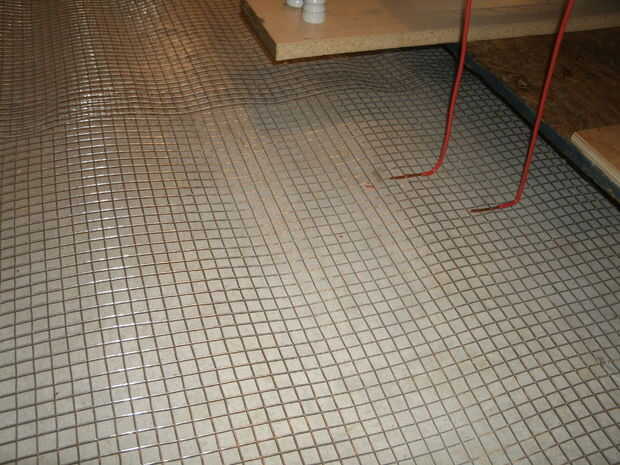

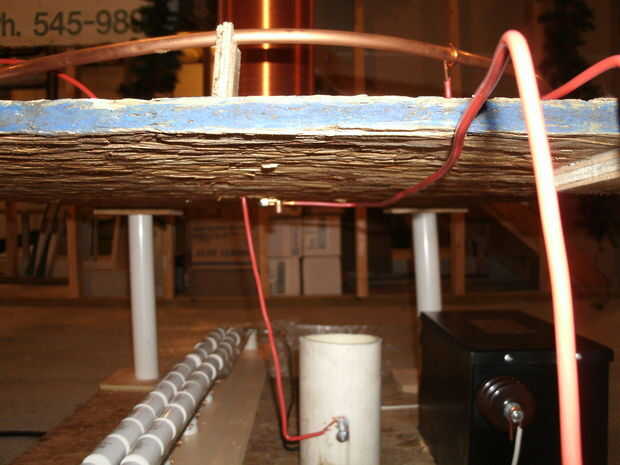

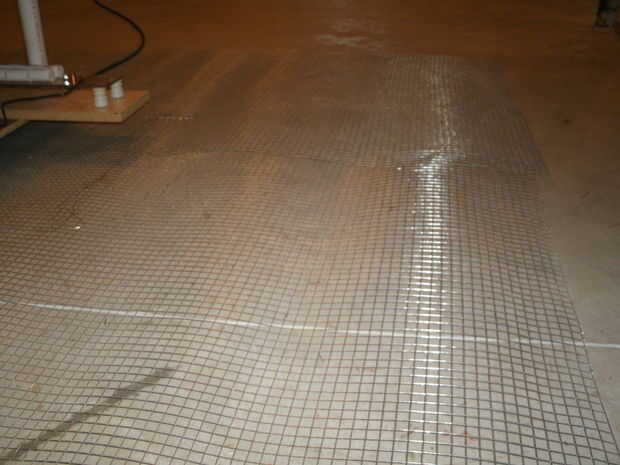

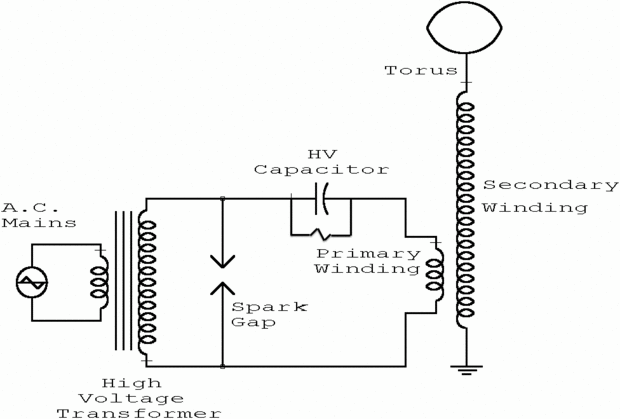

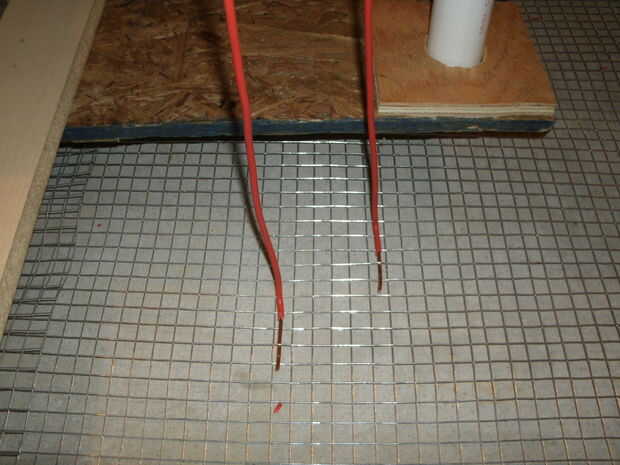

Usted se estará preguntando por qué tengo alambre de pollo enrollado hacia fuera por debajo de la base de mi bobina de Tesla. Este alambre de pollo sirve realmente como mi tierra. Si no tienes acceso a una tierra buena, o si no desea golpear una varilla de puesta a tierra en su patio trasero, use alambre de pollo. Funciona muy bien, nunca tuve un problema con él. Si utilizas este tipo de suelo, el alambre de pollo debe ser al menos 10 'x 10'. No pude encontrar un tamaño tan grande así que terminé usando dos rollos del mismo lado por side.*
Tenga en cuenta que todos los cables utilizados en este paso deben ser al menos 12GA.*

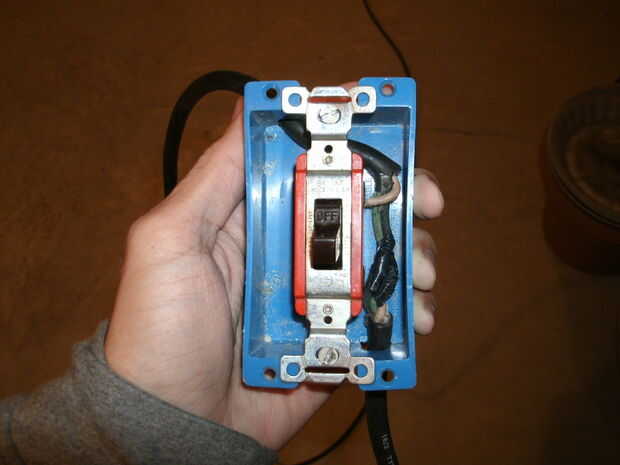

1. para el transformador de alimentación, utilice una extensión. Esto te mantendrá a una distancia segura cuando se conecte. Elegí a mi cable de extensión a través de un interruptor de la luz, que depende enteramente de usted.

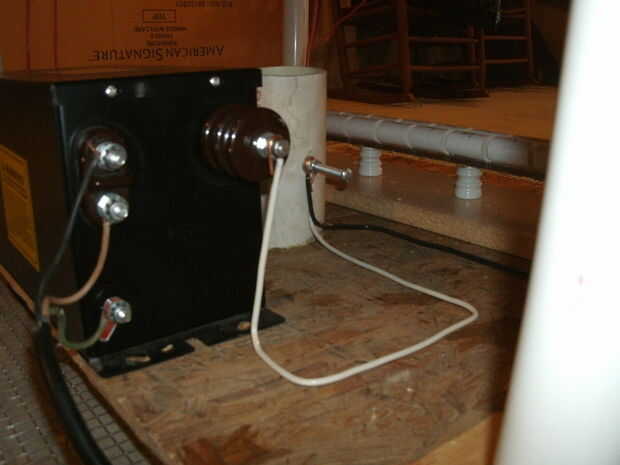

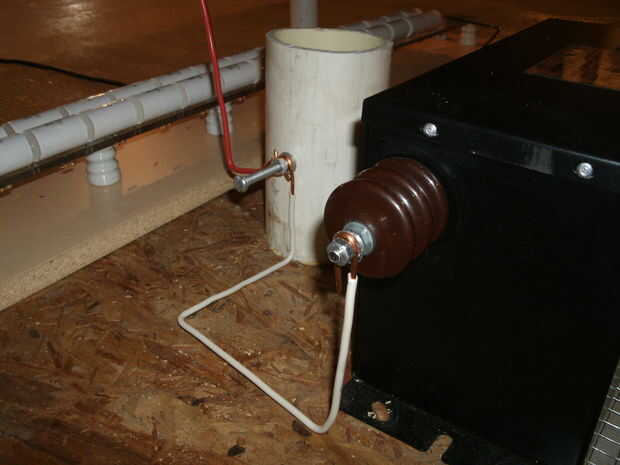

2. un cable irá desde cada salida del transformador a extremos opuestos de la brecha de la chispa.

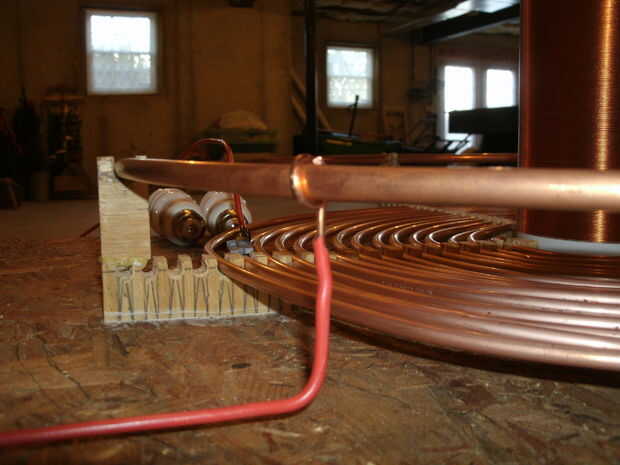

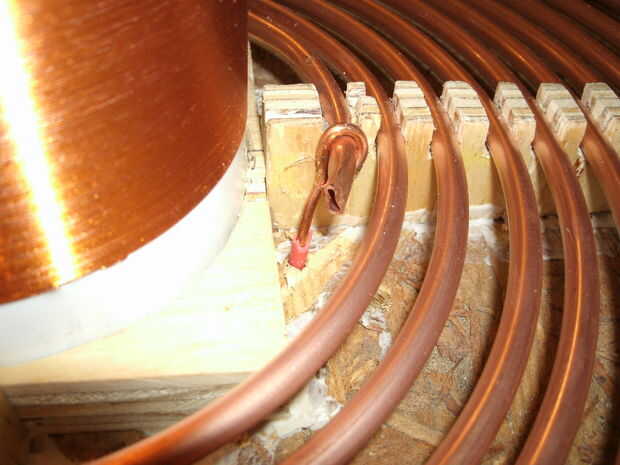

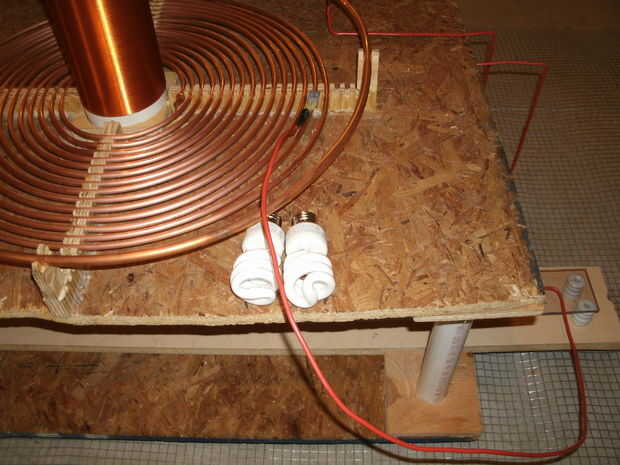

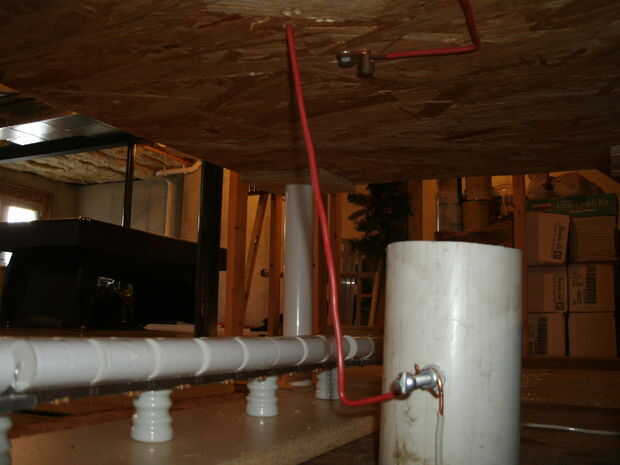

3. desde aquí, un cable de un lado de la brecha de chispa ir a través de la capa superior de su base y sujete la vuelta interna del primario.

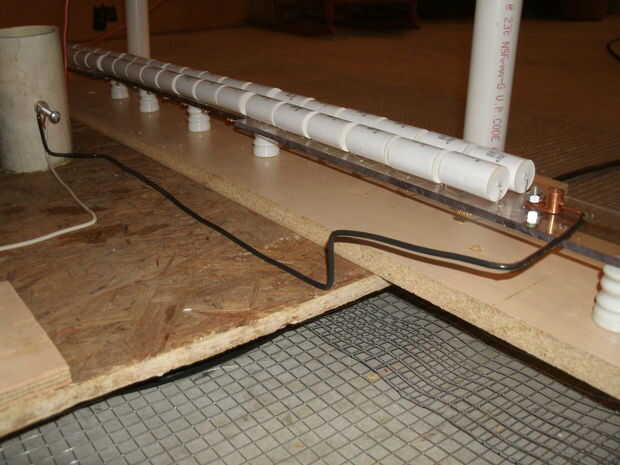

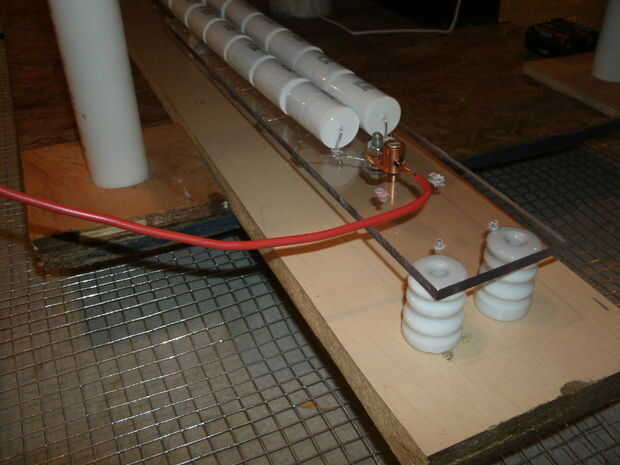

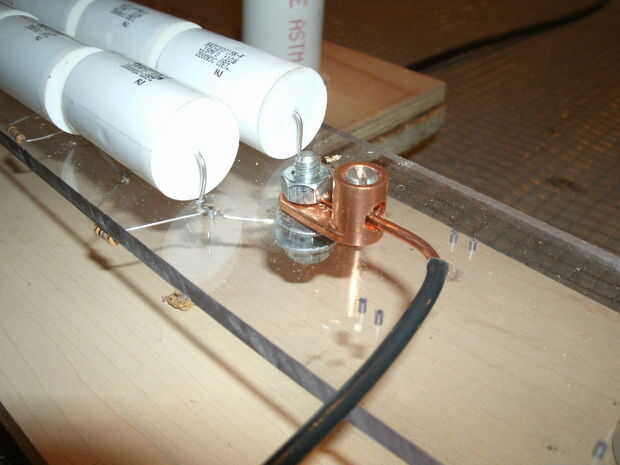

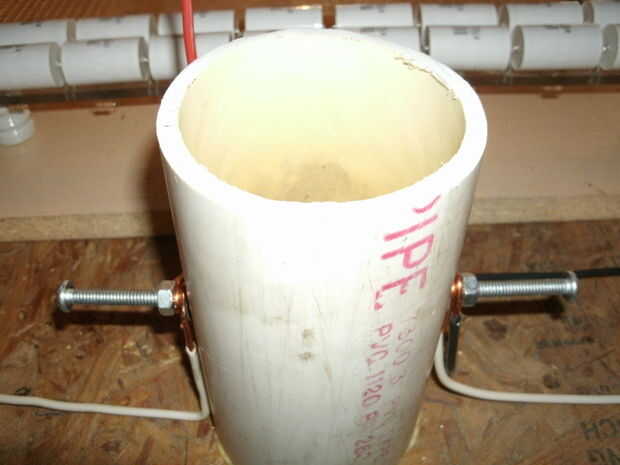

4. un alambre desde el otro extremo de la brecha de chispa irá a uno de los extremos de la matriz de condensador.

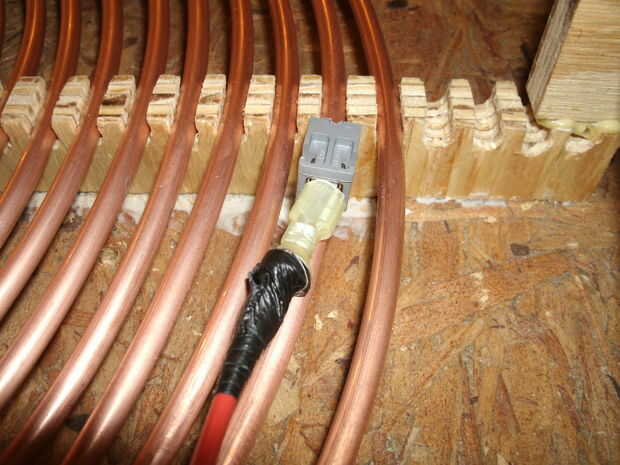

5. un alambre se salen el otro extremo de la matriz de condensador y adjuntar a la vuelta externa de la primaria. Para mi bobina, he encontrado que mejor realizada cuando para 14.

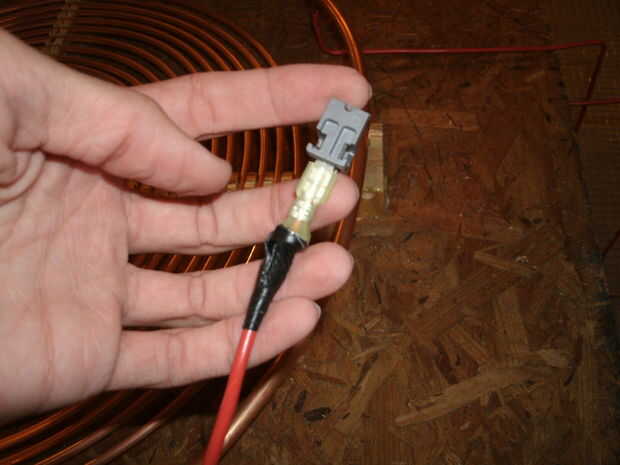

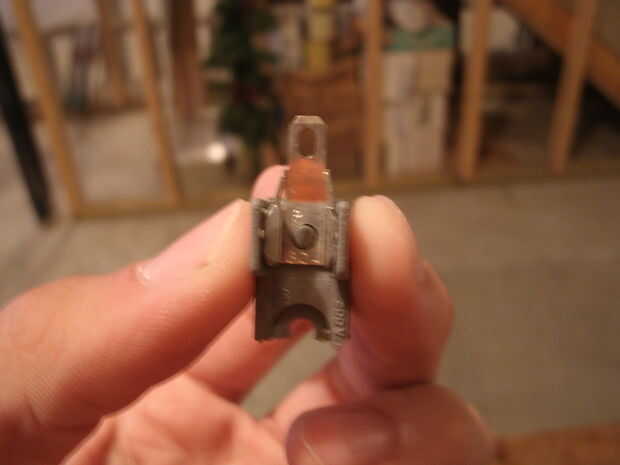

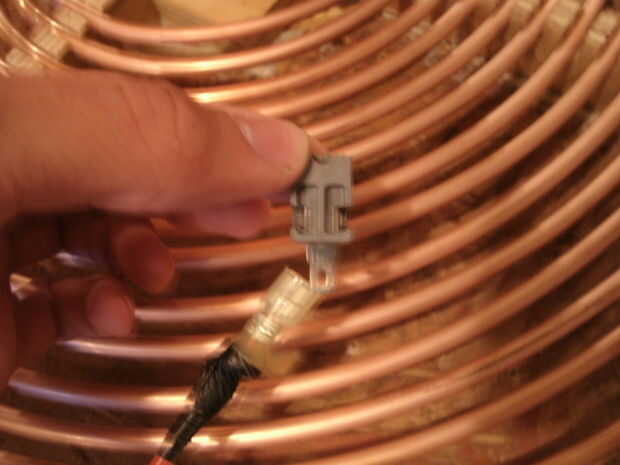

Este cable puede tener que ajustarse para sintonizar adecuadamente la bobina. En un esfuerzo para hacer el cable fácilmente ajustable, he creado un clip-como el dispositivo que se puede utilizar para sujetar el cable con el primario. Para crear este dispositivo, usé un portafusibles 30A modificado de Radioshack. He subido muchas fotos de este "clip" en un intento de mostrar cómo lo hice finalizó
6. un alambre se envuelva alrededor de la barandilla de la huelga y viajar hasta la tierra.
7. un alambre viajará del cobre perno terminal bajo la secundarias e ir a la tierra.
