Paso 5: La bobina primaria
1. corte un 4.5" x4.5" pedazo de madera contrachapada de 3/4".
2. Taladre un agujero de 4" exactamente por el centro de esta pieza.
3. gorila de pegamento la pieza exactamente en el centro de la capa superior de su base.
4. Perfore un agujero pequeño 1/4" a través de la capa superior de su base, justo por el centro de donde a había pegado el apoyo para el secundario. Este agujero se explicará más adelante.
Ahora, vuelve a hacer el primario:

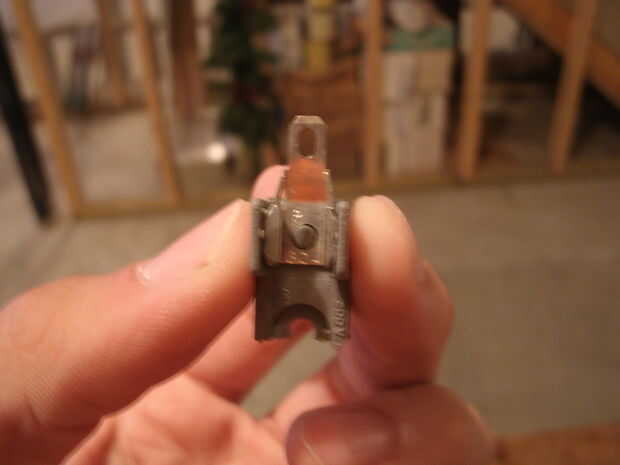

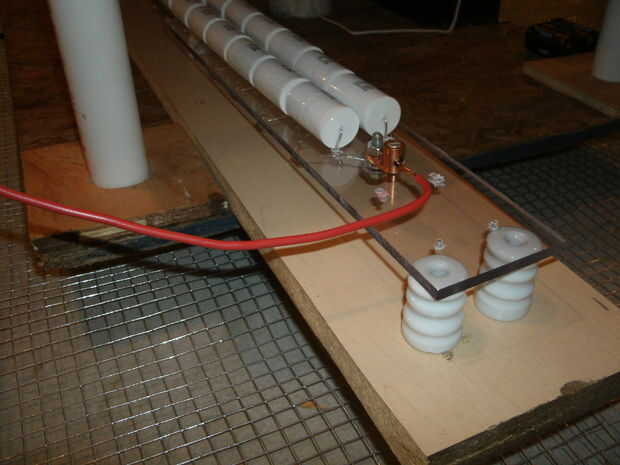

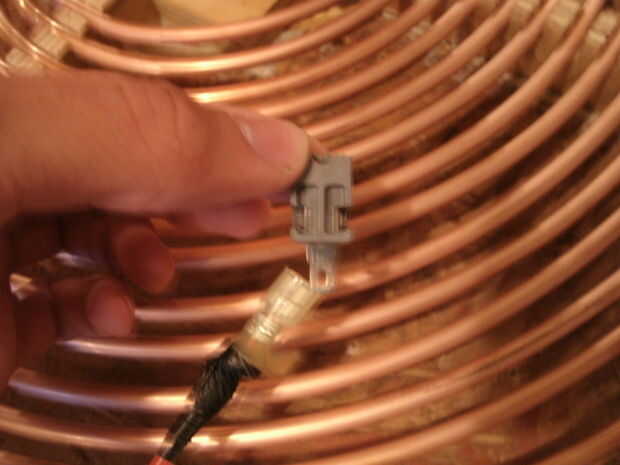

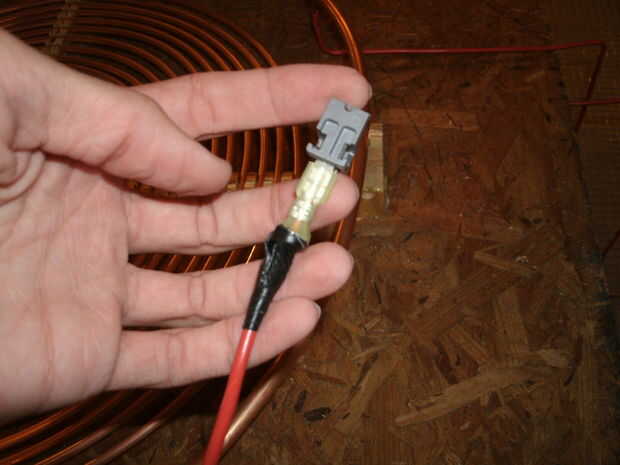

La bobina primaria genera el flujo magnético necesario para permitir que todos sus componentes para trabajar juntos. Como corriente es empujada a través de la bobina primaria, resonarán a una frecuencia, acoplador de la bobina secundaria. Es necesario ser capaces de sintonizar esta resonancia para los mejores resultados, por lo tomé en cuenta cuando viene para arriba con este diseño.
El primer paso debería ser adquirir un rollo de 50' de cobre de 1/4" tubería de refrigeración. Este tipo de tubería se puede encontrar en Home Depot o en vendedores en línea como eBay, si lo prefiere. Tenga cuidado cuando se trabaja con la tubería, pueden ser fácilmente doblada y me encontré perdiendo una porción grande de descuido. Cuando usted compra la tubería a ser herida en un círculo, no relajarse. En su lugar, utilice esta forma para su ventaja y suavemente comienza a extender las capas de la tubería de cobre para formar la bobina.

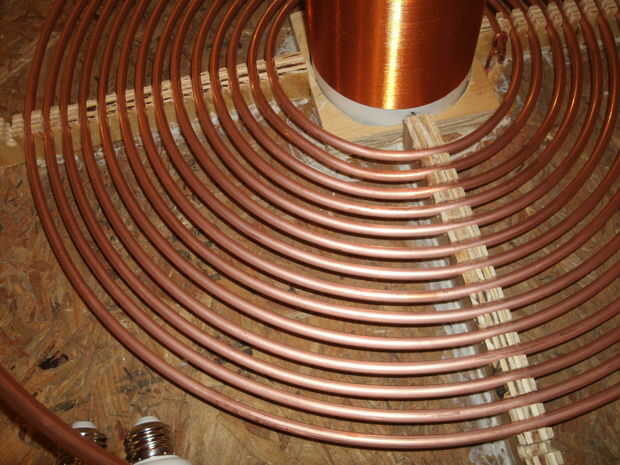

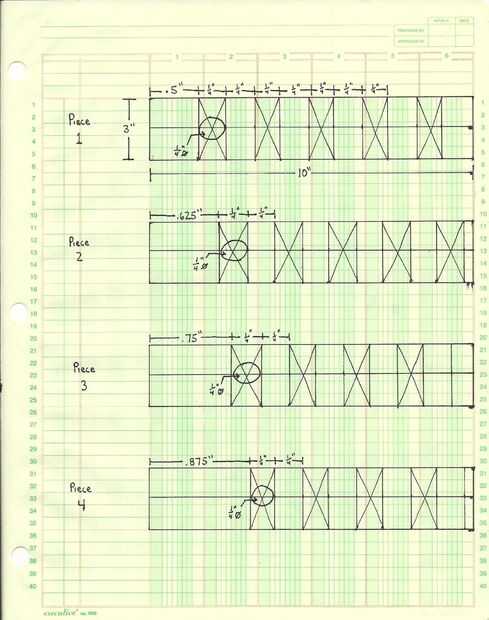

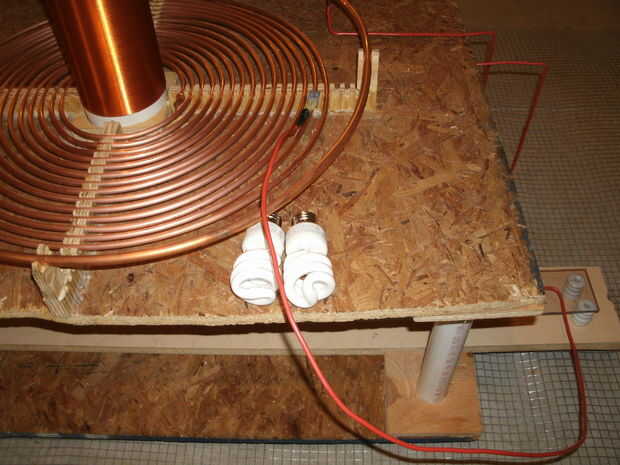

Cada vuelta de la bobina va a tener que ser separadas por un espacio de 1/4". Para ello hice 4 soportes de madera mide 3 "x 10" cada uno. Los soportes de madera pueden ser algo difíciles de explicar, así que dibujó un diagrama y adjunta a este paso.
1. para comenzar, mide 1.5" de la parte inferior de cada pieza y extendió una línea de centro toda la longitud.
2. luego contados mis piezas, 1, 2, 3 y 4. Pieza 1, hice una línea vertical. 5" en la final. Luego seguí hacer líneas verticales cada 1/4" hasta llegar el extremo opuesto.
3. a continuación, hice una "X" entre las dos primeras líneas verticales que dibujó en el paso anterior. Luego dejó un hueco y hacer una "X" entre el siguiente conjunto de líneas verticales, siguiendo este patrón hasta que llegué al final.
4. Finalmente, taladré orificios de 9/32" donde había una"X".
5. las piezas 2, 3 y 4 siguieron el mismo método, excepto la primera línea vertical que hice en estos no fue. 5" en la final. En la pieza 2, la primera línea fue. 625" en. En la pieza 3, la primera línea fue. 75" en. En la pieza 4, fue la primera línea. 875" en.
6. a menos que tenga una mano muy firme, es casi necesario que use un taladro para este paso. Si no precisa el cobre de la tubería no encaja los tirantes correctamente.
7. Si observas, la primera línea vertical de cada pieza es offset 1/16". Así, como la tubería de cobre hace un giro completo, se formará un espacio de 1/4" entre filas.
8. ahora volví a esa línea de centro original que hice en la parte 1 de este paso. Utilizando una tabla de sierra, cortar el tirante en la mitad a lo largo de esa línea. Esto le permite pop su cobre tubo de arriba, en vez de tratar de gusano a través de los agujeros.

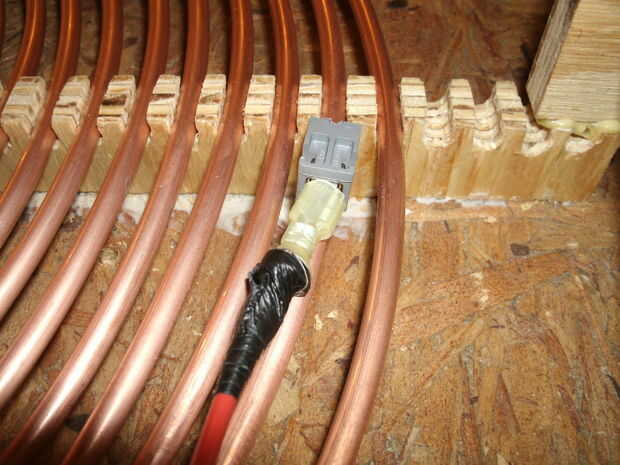

9. la tubería de cobre de forma agradable y cómodo en los agujeros perforados, pero que utiliza de vez en cuando un poco de pegamento caliente para un apoyo extra.

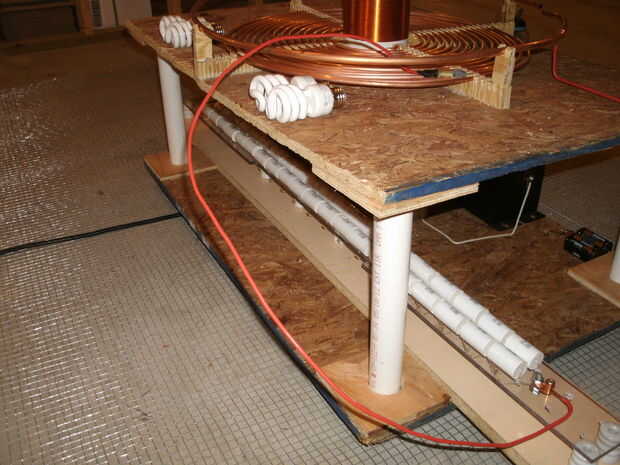

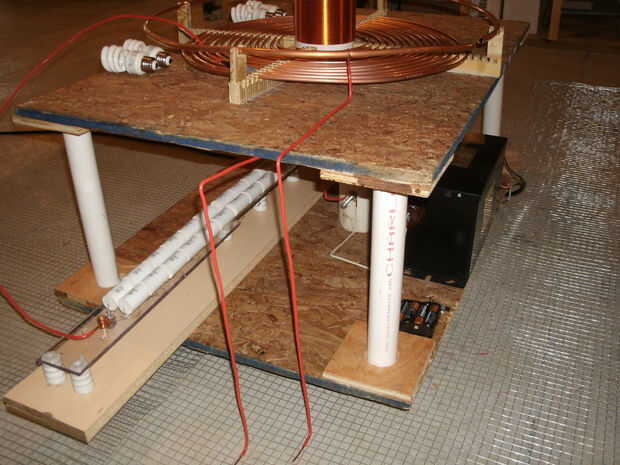

10. estos apoyos estarán bajo estrés debido a las fuerzas que actúan sobre ellos de la tubería. Me pareció necesario utilizar pegamento gorila previamente para mantener en su lugar. Pegar los soportes perpendiculares a la ayuda que hizo para el secundario, uno a cada lado.
Tratar de forzar el cobre de la tubería a través de los agujeros en lugar de caer desde arriba va a ser muy frustrante y vas probablemente doblarlo numerosas veces a lo largo de la manera. Debido a esto, recomiendo que diseñar sus apoyos como en este paso.

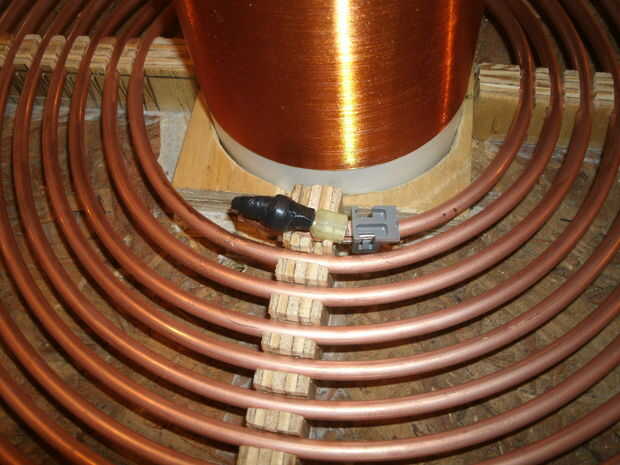

También es importante tener en cuenta que la vuelta interna del primario debe tener un diámetro de aproximadamente 5.5". Si sigues las dimensiones que usé en este instructable obtendrás exactamente eso.

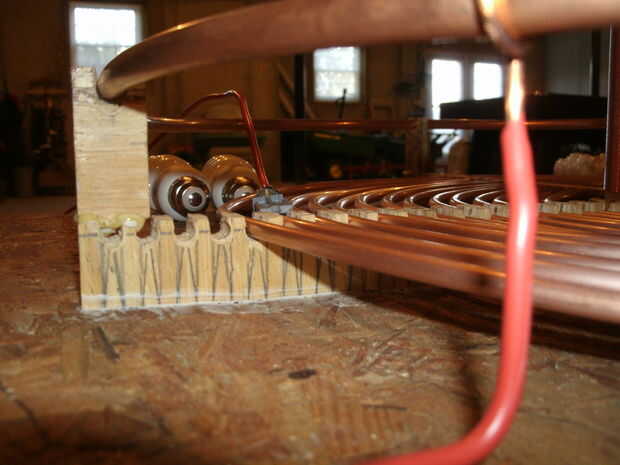

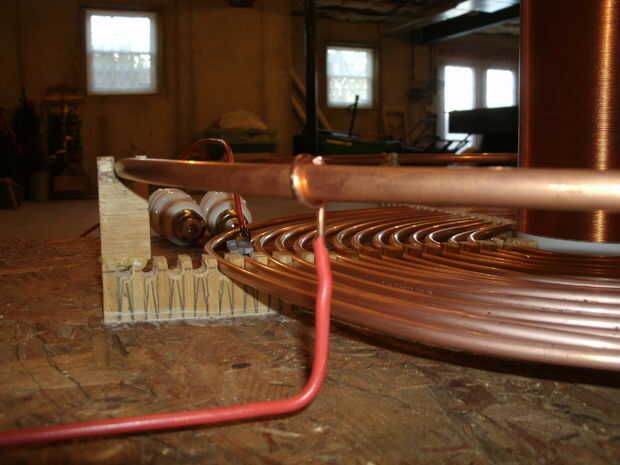

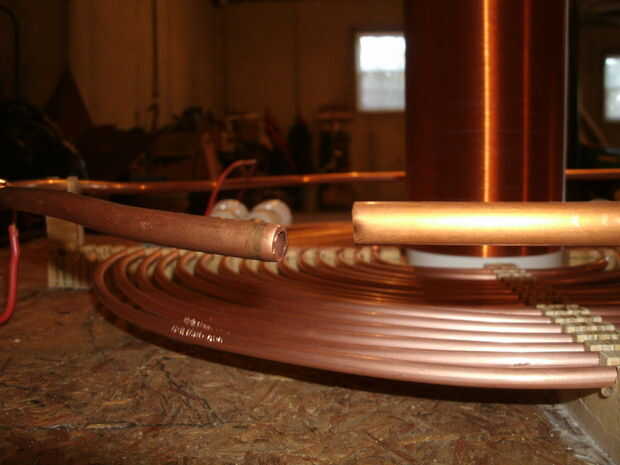

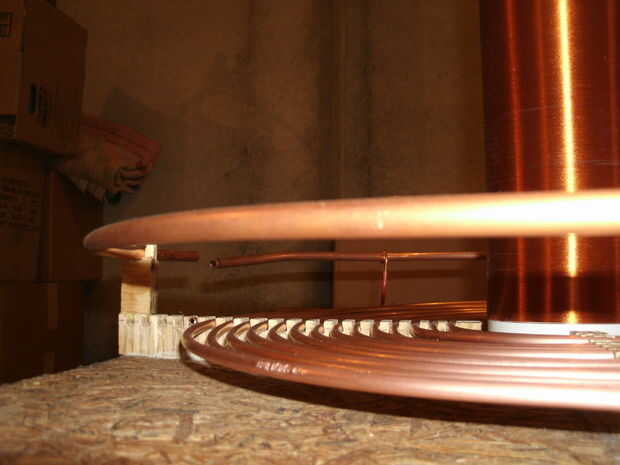

Caso un arco desde la bobina de Tesla extender hacia abajo y golpear la bobina primaria, la mayoría de los componentes eléctricos podría ser destruida. En un esfuerzo para evitarlo, es práctica común utilizar lo que se conoce como una "huelga"de carril. La huelga ferroviaria es otro pedazo de cobre de 3/8" tubo es colocado aproximadamente 2" sobre el primario y conectado a tierra. Esta manera, cualquier arcos dirigidos hacia abajo serán dirigidos en el carril de la huelga.
Al crear su carril de ataque, es muy importante que el tubo de cobre no forma un círculo completo. Si lo hace, podría deshacerse la resonancia de la primaria.
