Paso 6: La bobina secundaria
Para este paso, usted necesitará un 22" larga pieza de 4" PVC y aproximadamente 1200' de 26 AWG de imán.
Haga una marca aproximadamente 1" de un extremo del PVC, esto es donde usted comenzará a enrollar el alambre del imán. 3 pequeños agujeros al lado de esta marca, guiar el alambre del imán a través del primer agujero, llevando en el interior de la tubería. Alimente el alambre hacia atrás por el tubo a través del segundo agujero y vuelva otra vez a través del tercer agujero, dejando al menos 4"- 5" de alambre en el interior de la tubería de alimentación. Esto mantendrá el cable en su lugar como viento el resto de las vueltas. Esta final será la parte inferior de su secundaria. Algunas personas optan por usar cintas para sostener su cable de imán, esto funciona bien pero deja los extremos del cable de imán en la parte exterior del PVC y, en mi opinión, luce descuidado.
Con el fin del alambre del imán asegurado, ahora puede comenzar a enrollar el secundario. Para este instructable, vas a necesitar aproximadamente ~ 1100 vueltas. Ir lento, este proceso tardará un montón de tiempo y paciencia. Asegúrese de no cruzar accidentalmente el cable en cualquier lugar y no dejar espacios entre vueltas. Utilice cinta de pintor para sujetar las vueltas en su lugar mientras continúa al viento, de esta manera que puede tomar descansos sin tener que preocuparse acerca de la desintegración de alambre.

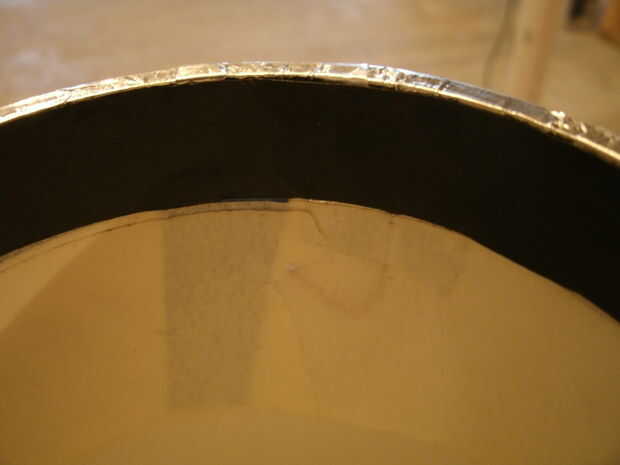

Una vez que has contado aproximadamente 1100 vueltas, temporalmente con cinta adhesiva el cable hacia abajo. Taladre 3 agujeros más en este extremo de la tubería, al igual que en el otro extremo. Ahora repita el procedimiento anterior para asegurarlo en su lugar. Si se hace correctamente, ahora debe tener unos pies de alambre del imán extra en el interior de la tubería. Sacar este cable extra a través de la parte superior de su tubo y cortar unos 2" encima de donde termina el tubo. Cinta del papel de aluminio, crear una ruta conductora alrededor del borde superior de la secundaria. No haga este camino de ir todo el camino alrededor, dejar un poco del borde superior de la tubería desnuda. Usando papel de lija ultra fina del grano de 1200, quitar el esmalte de la 2" de alambre de magneto, que se extiende desde el extremo superior del tubo. Utilice un trozo de cinta de papel de aluminio para asegurar este extremo del hilo a la ruta conductora alrededor del borde superior de la secundaria. Elegí piezas de cinta de cinta aislante en el interior y fuera del borde superior de la tubería, esto le da un aspecto más limpio y evita que la cinta del papel de aluminio de una descarga a lo largo de dentro y fuera de la secundaria. Ver las fotos de esclarecimiento. Esto crea la conexión para el toroide.
Debe cortar los extremos del cable de imán a las longitudes especificadas. Dejando los extremos del cable imán demasiado hará que la función de bobina de Tesla mal y hay una muy buena oportunidad freírlos algunos de sus components.*
En este punto es una buena idea para aplicar algún tipo de esmalte protector en sus devanados. Esmalte ayudará enormemente a mantener los bobinados y les impiden deshaciendo poco a poco. He utilizado barniz aislante de AC-43 de Dolph. Una vez que se aplican 2 capas de esmalte, puede quitar la cinta que se utiliza para mantener todo en su lugar. Ahora aplicar esmalte para cubrir la zona donde estaba la cinta.

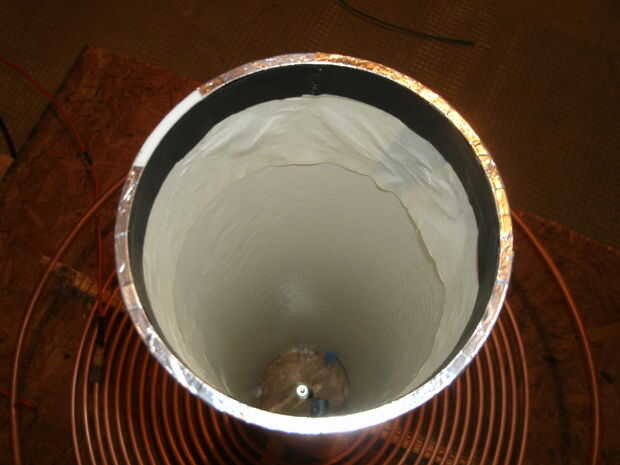

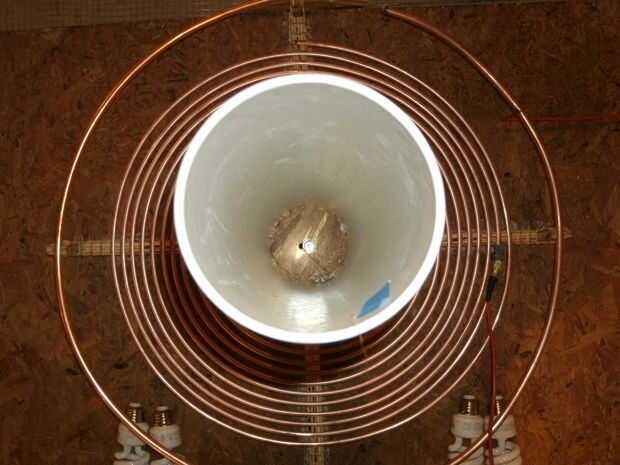

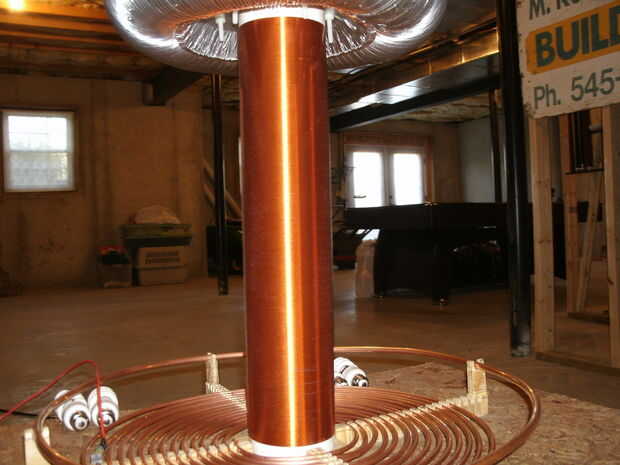

Una vez que el esmalte haya secado, usted puede montar su secundaria en la estructura de apoyo que se hizo en el paso anterior. Mientras presiona el secundario en el soporte, guía extra 2"- 3" del alambre del imán (que dejamos en la parte inferior de la secundaria) a través del pequeño orificio que hemos perforado en el paso anterior.

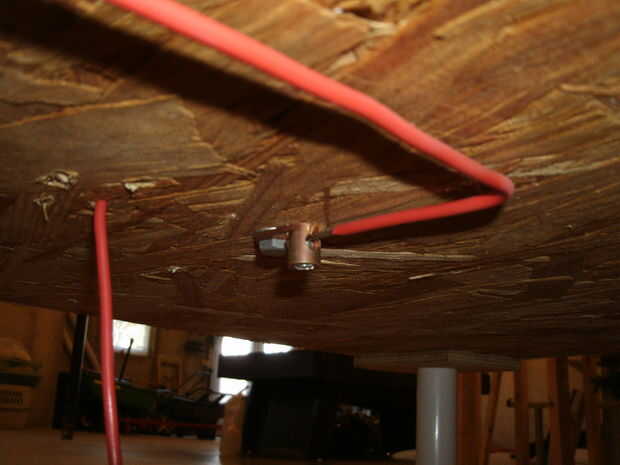

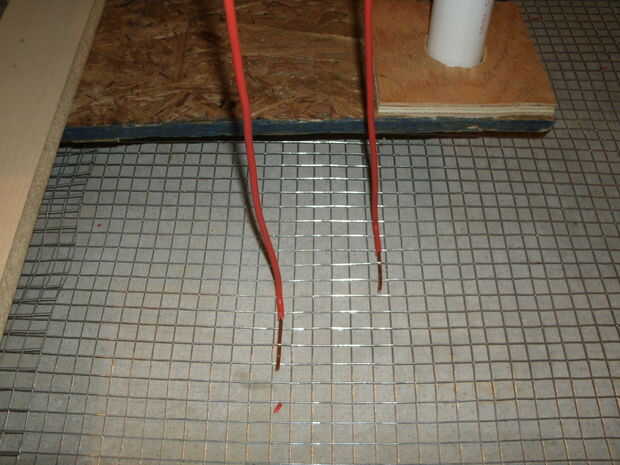

Bajo la capa superior de su base, donde el alambre del imán ahora sobresale a través de, os adjunto otro terminal zapata de cobre. Me envuelve la pieza suelta de alambre magneto en el terminal del estirón y atornilladas en su lugar. Este terminal le proporcionará una trayectoria a tierra más tarde cuando hacemos el cableado.
