Construcción de una bobina de Tesla en 9 sencillos pasos! (1 / 9 paso)

Paso 1: El transformador

Antes de empezar este proyecto, usted puede desear considerar encontrar un transformador de buena. Esto probablemente sea la parte más costosa del proyecto y lo más difícil de encontrar. Trasformadores de hoy disponen de un circuito GFCI, este circuito está diseñado para apagarse el transformador si se detectan cualquier fluctuaciones inusuales. Estos tipos de transformadores son terribles para el uso de la bobina de Tesla, debido a la naturaleza esporádica de la bobina. Transformadores con un circuito GFCI tendrá algún tipo de interruptor de reinicio y un indicador luminoso. Hay un sitio web de información ilimitada que vende unos muy bonito no GFCI, que es donde yo tengo la mía pero si usted puede encontrar uno más barato entonces ir a por ello.

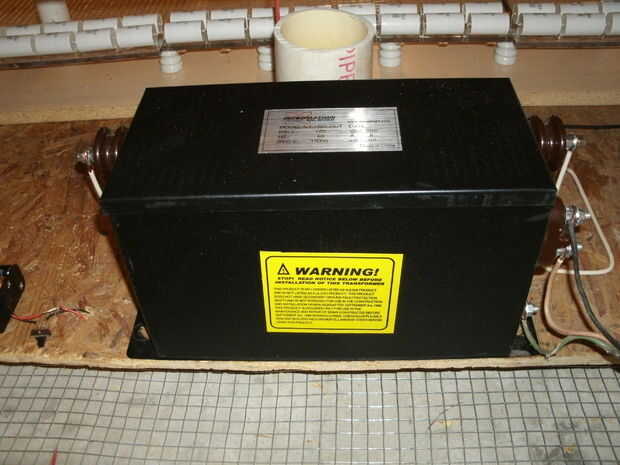

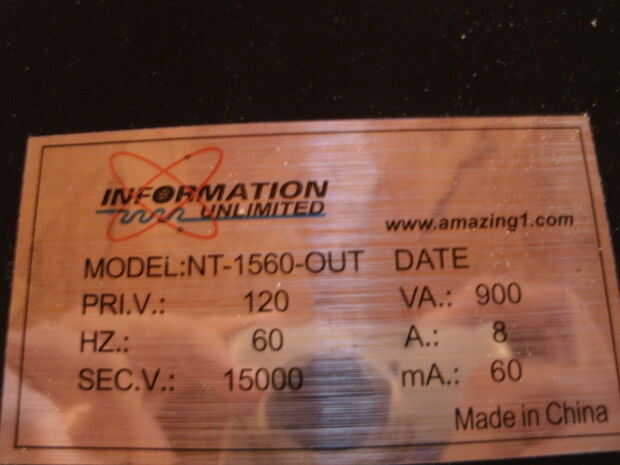

Para este instructable, utilizaré un transformador de 60ma 15kv de información ilimitada.

Editar - 16/09/2013

Desde la creación de este instructable, he averiguado cómo quitar el circuito GFCI de ciertos NST. Puesto que parece haber una carencia de recursos en línea sobre cómo se realiza este procedimiento, he decidido cubrir aquí. El siguiente procedimiento sólo funcionará con transformadores que tienen el circuito GFCI expuesto. En algunos transformadores es imposible quitar el GFCI porque está rodeado en alquitrán y es inaccesible. A partir de este escrito, soy consciente de sólo dos empresas que dejan el GFCI expuesto, los "Transco" y "Francia".

El siguiente procedimiento es para "Transco" transformers, "Francia" tienen un procedimiento ligeramente diferente pero similar:

Nota de seguridad
Nunca toque o terminal de salida del transformador mientras está conectado.

1. Desenchufe el transformador.

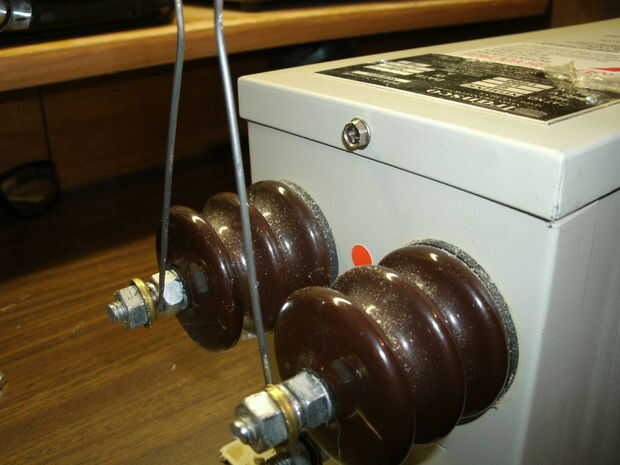

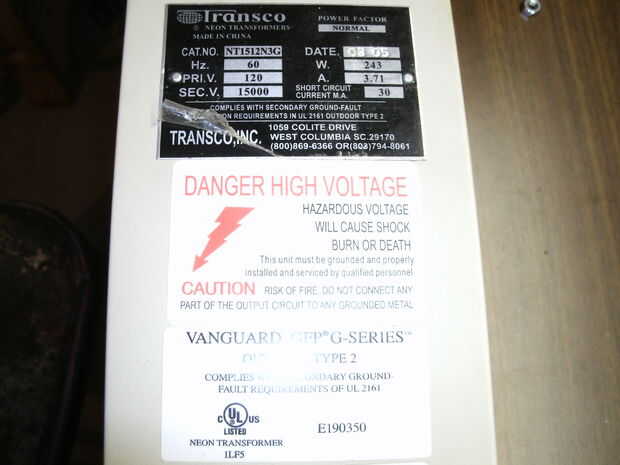

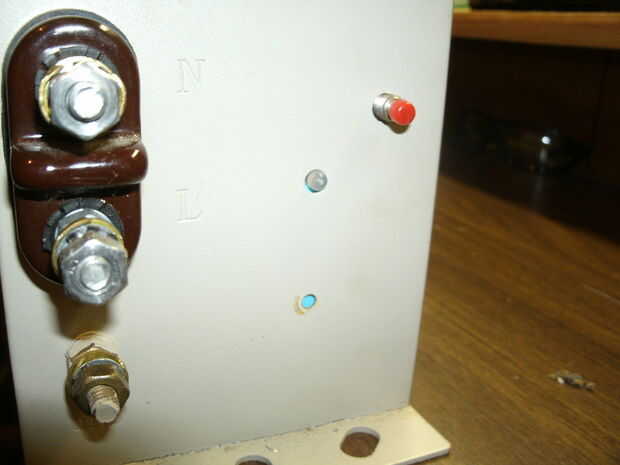

2. quitar el panel de acceso de la parte superior de su transformador. "Transco" los transformadores tienen un tornillo y uno remache aferrarse el panel de acceso, quitar el tornillo y cortar el remache con unos alicates. Para este paso, consulte fotos 3-6.

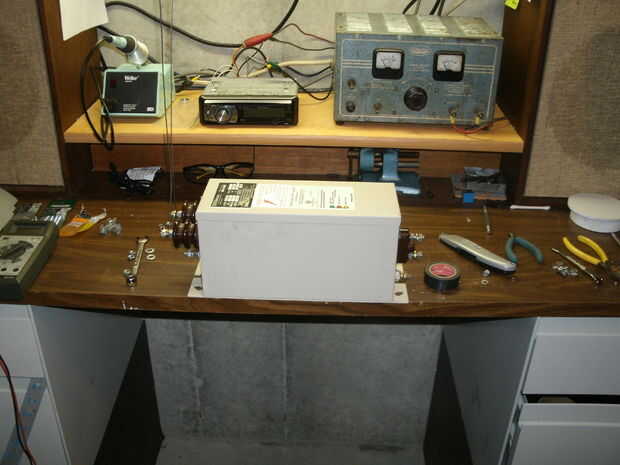

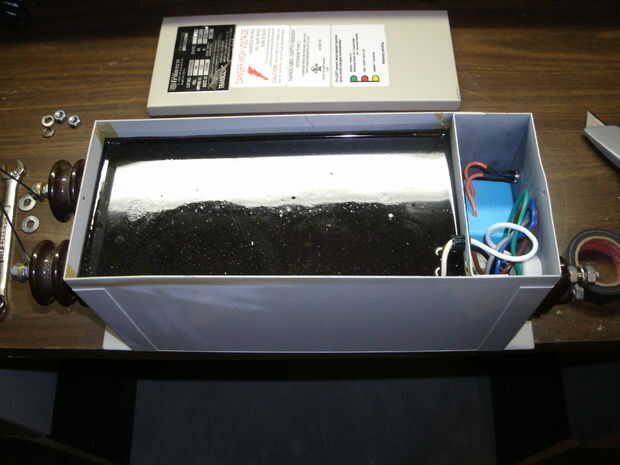

3. quitando el panel de acceso, debería ver dos particiones en el interior del transformador. La primera partición se llenará totalmente con alquitrán y es inaccesible, la segunda partición contendrá el circuito GFCI. El cuadro azul que se muestra en las fotos es el GFCI. Ver fotos 7-8.

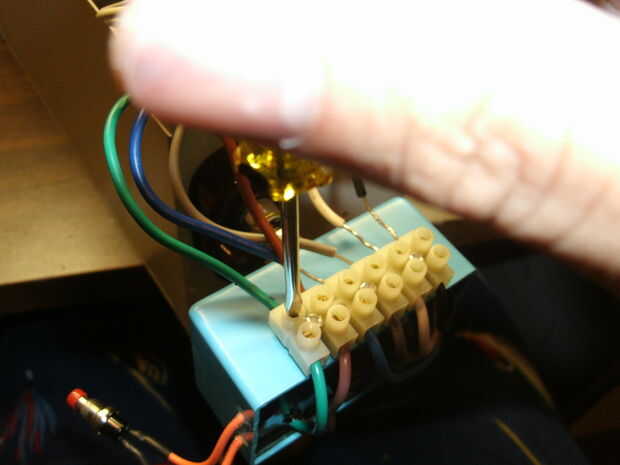

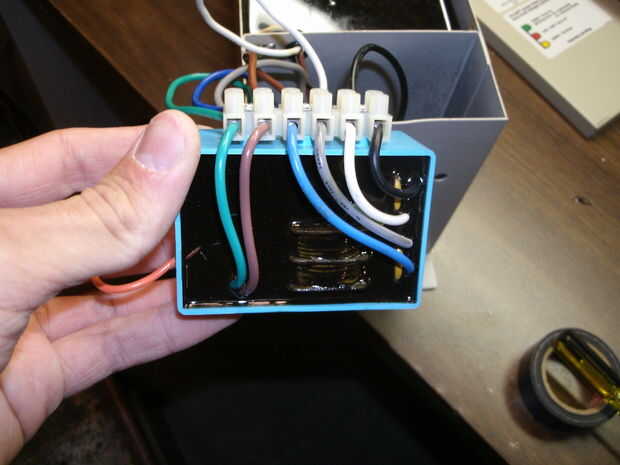

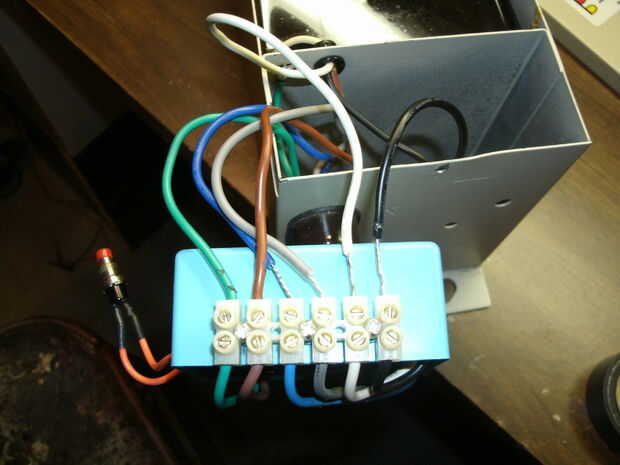

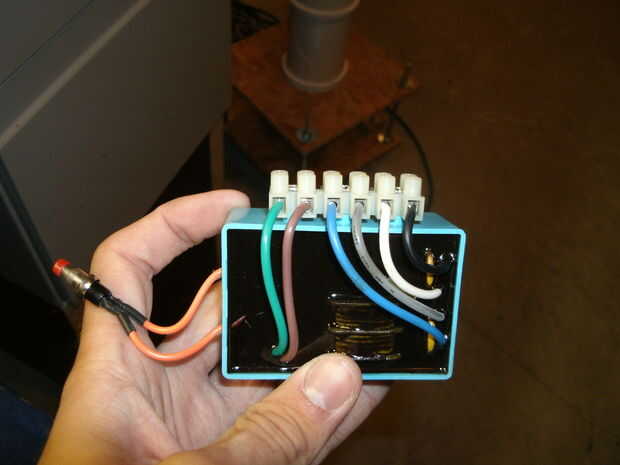

4. tire el GFCI caja fuera el transformador para que puedas obtener un mejor vistazo. Observe que todos los cables que salen del transformador de pasan por un bloque de terminales para Conecte a la caja GFCI. Utilice un destornillador para desconectar todo del transformador los cables desde el bloque de terminales y la caja GFCI al lado, hemos terminado con él. Ver cuadros 9-12.

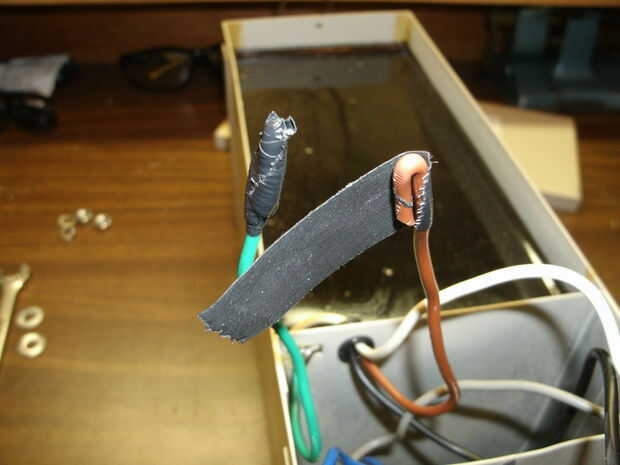

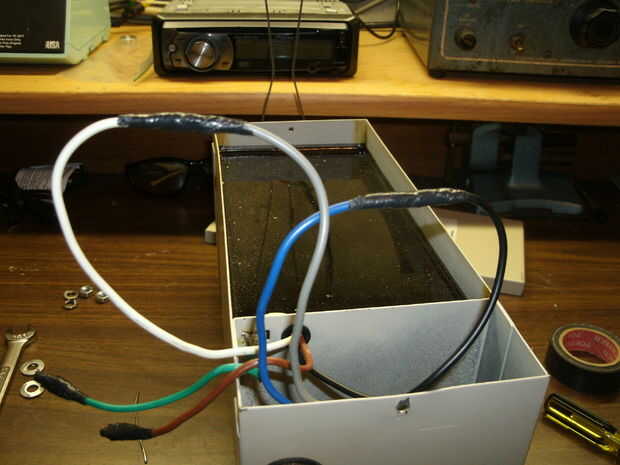

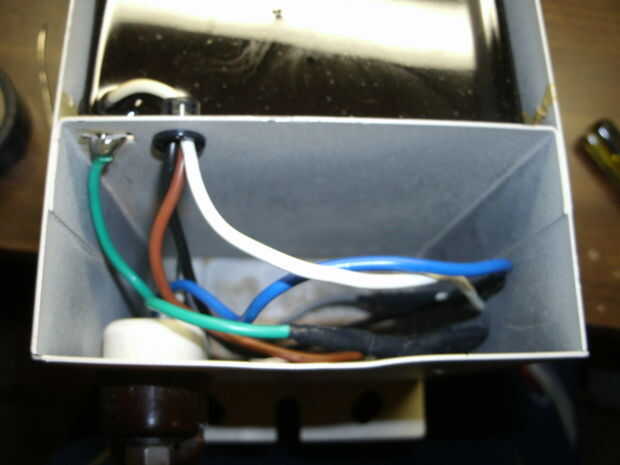

5. con el GFCI quitado, tenemos que averiguar cuál de los cables restantes ya no son necesarios y que el resto de los cables deben juntarse. El quedan los cables son de color verde, marrón, gris, azul, blanco y negro. El cable verde es para los componentes en el cuadro de GFCI. Desde el cuadro de GFCI se ha eliminado, ya no necesita el cable verde y debe ser adherida con cinta apagado para mantenerlo aislado y fuera del camino. El cable marrón se utiliza para activar un relé en la caja GFCI. Otra vez, puesto que el cuadro de GFCI se ha eliminado, ya no necesitamos el cable marrón y debe ser adherida con cinta de mantenerlo aislado. El cable blanco y el cable negro son los extremos del inductor primario dentro de la partición llena de alquitrán. En términos eléctricos, el cable blanco es neutro y el cable negro es tensión de línea. Los dos cables son de color azules y gris. El cable azul proviene de la "tensión" terminal (L) en el exterior del transformador, donde es conectado el cable de alimentación. El cable gris viene del terminal neutro (N) en el exterior del transformador. Conecte los cables gris y blanco, ya que corresponden al neutro. Les de la soldadura juntos y utilice cinta para aislar todo. Conecte los cables negros y azules, ya que ambos corresponden al voltaje de línea. Les de la soldadura juntos y utilice cinta para aislar todo. Ver fotos de 13-15.

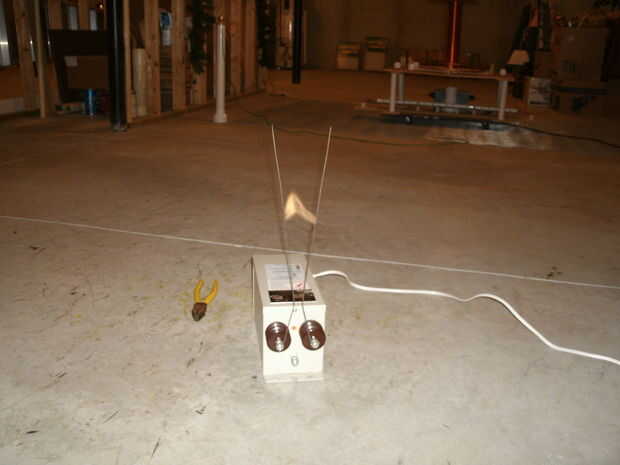

6. la placa de acceso vuelva a colocar el transformador y prepárate para darle una prueba de funcionamiento. Colocar un electrodo de su boquete de chispa a cada uno de los terminales de dos salida en el transformador. Si el boquete de chispa se activa cuando se conecta en el transformador, con éxito Re-wired su transformador y quitar la caja GFCI.

*
Nota:

Cuando vaya a comprar un transformador en sitios en línea como eBay, transformadores no GFCI cuestan a menudo significativamente más dinero debido a su rareza de aumento. Si se puede, aconsejamos comprar un transformador de "Francia" o "Transco" con un GFCI, luego utilice el procedimiento anterior para quitar el circuito. Si usted toma mi Consejo podría ahorrar más de $130 - $150.

El transformador que compré de información ilimitado fue $290 ya no tenía un GFCI. No malgastes inútilmente dinero como yo lo hice.

*
