Construcción de una bobina de Tesla en 9 sencillos pasos! (4 / 9 paso)

Paso 4: El capacitor array

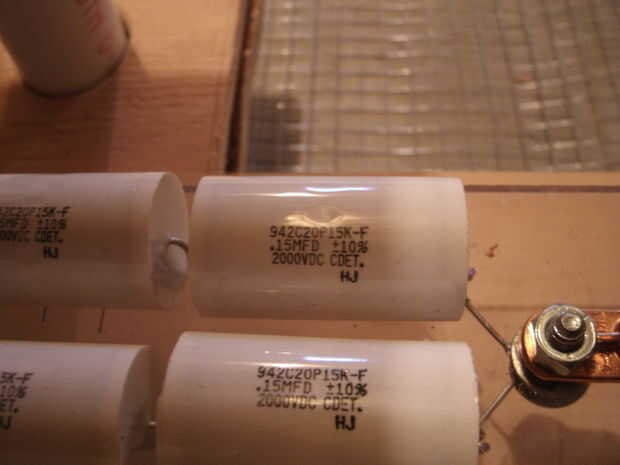

voy a empezar diciendo que el "Tarro de Leiden" tipo condensadores casero no son los más eficientes. Pueden ser los más baratos, pero si quieres una calidad bobina de Tesla, que sería mejor comprar condensadores reales. Ten en cuenta sin embargo, casi todos los tipos de condensadores no están hechos para este tipo particular de aplicación, y así se fundirá. Durante la navegación para los condensadores, asegúrese de que están hechos para uso de alto voltaje. A través de mucho ensayo y error, creo que he encontrado un condensador que es perfecto para esta aplicación. Condensadores de Cornell-Dubillier, (modelo # 942C20P15K-F), funcionan como un encanto. Estos condensadores particular son clasificados por.15 MFD, con un voltaje máximo de 2 kV. Usted se estará preguntando cómo funcionarán estos condensadores si ellos sólo están clasificados en 2 kV, ya que estamos trabajando con un transformador de 15 kV. Llegaré a eso en un segundo. Para este particular bobina de Tesla, calculé que necesito una capacidad total de derecha alrededor.015 MFD. Para lo jugar a seguro, la regla general es para que sus los condensadores tienen un voltaje máximo de por lo menos dos veces tanto como lo que está poniendo en ellos. En este instructable, estamos trabajando con 15 kV por lo que sería ideal para los condensadores a una tensión máxima de al menos 30 kV. Cuando usted conecte condensadores en serie y su voltaje nominal aumenta su capacitancia nominal disminuye. Como se agregan los condensadores en serie, se suman máximo voltaje de cada capacitor para obtener la calificación total. La capacitancia total se determina agregando el recíproco de la capacitancia de cada condensador. Para hacer el cuento largo, si usted alambre 20 de estos condensadores en serie, que terminará con un voltaje máximo de 40 kV y una capacidad de.0075 MFD. agregar condensadores adicionales en paralelo aumentará la capacitancia, mientras no afecta a la tensión nominal. Debido a esto, terminé usando dos cuerdas de 20 condensadores cada una, con las dos cadenas cableada en paralelo. Este arreglo me dio un valor final de.015 MFD a 40 kV.

*
Edición 23/09/2013
Yo había publicado esto en la sección de comentarios, pero pensé que podría ser útil si lo postee aquí, así:

En el cálculo de la capacitancia, utilicé una regla muy básica. Una de las primeras cosas que aprendí en clase de electrónica fue cómo agregar resistores y condensadores en serie y paralelo.

Para resistencias en serie,
Agregue el valor de cada resistencia. La suma adquirida es la resistencia total.

por ejemplo,

Supongamos que tenemos cinco resistencias de 2 ohmios en serie.

Total resistencia = 2 + 2 + 2 + 2 + 2 = 10 ohmios

Para resistencias en paralelo,
Añadir los recíprocos de cada resistor. Divida ese número en 1.

1/2 + 1/2 + 1/2 + 1/2 + 1/2 = 2.5 resistencia total = 1 / 2.5 =.4 ohms

El método para condensadores es exactamente lo contrario.

Para los condensadores en serie,
Añadir los recíprocos de cada condensador. Divida ese número en 1.

por ejemplo,

En este instructable tenemos veinte.15 condensadores MFD en serie.

1/.15.15/1 + 1/etcétera....15 + 1/.15...and = 133.33

Total capacitancia = 1/133.33 =.0075 MFD

Para los condensadores en paralelo,
Agregue el valor de cada condensador. La suma adquirida es la capacitancia total.

En este instructable tenemos una cadena de condensadores con una capacidad total de.0075 MFD y luego tenemos otra cadena de condensadores con una capacidad total de.0075 MFD.

Así que... cuando combinamos estos dos cadenas en paralelo,

Total capacitancia =.0075 +.0075 =.015 MFD *

Si no estás familiarizado trabajando con condensadores y usted tiene alguna pregunta acerca de cómo los de alambre, sólo deja un comentario abajo y estaría encantado de ayudarte. El próximo desafío que puede es encontrar alguna manera para montar su arreglo del condensador. Veroboard sería una buena opción, pero los condensadores son pesados y no estoy seguro

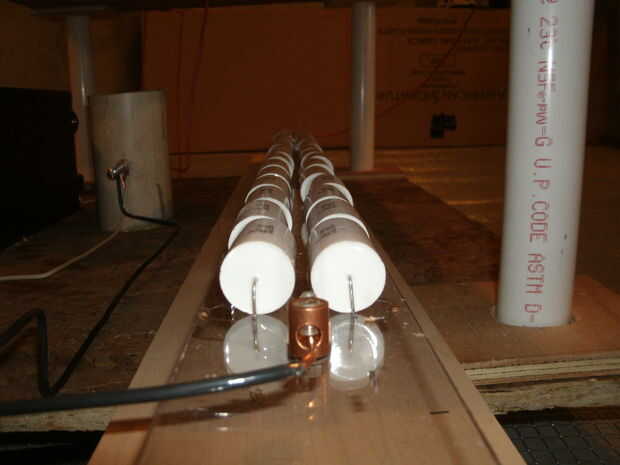

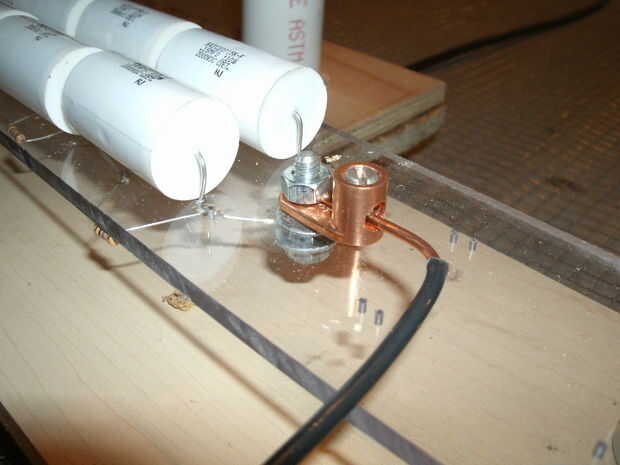

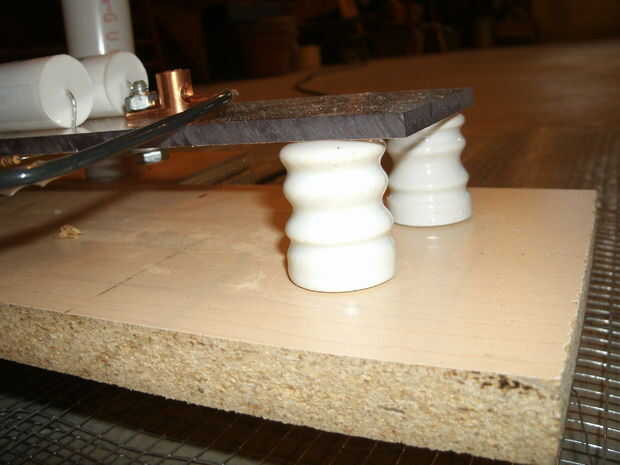

Veroboard serían capaces de soportar el peso. El material que terminé usando fue lexan, con separadores cerámicos. Otra vez, tiene algo de libertad con este paso para hacer lo que le parezca. Aseguró un terminal zapata de cobre en cada extremo de la matriz de condensador, que me permitan conectar fácilmente los condensadores con el resto del circuito. Usted puede encontrar estos terminales en Home Depot para bastante barato.

El siguiente paso es opcional, pero recomendada *

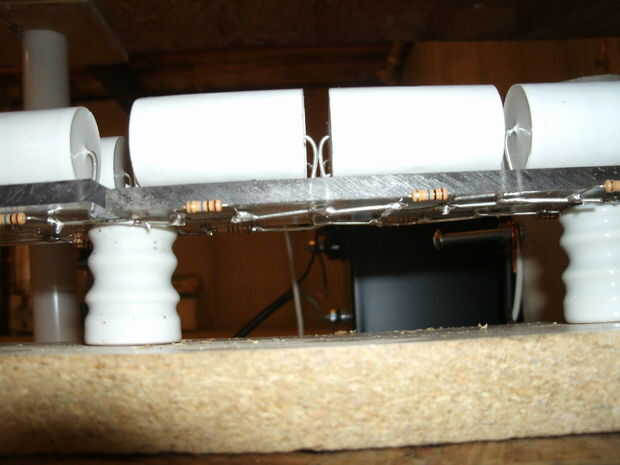

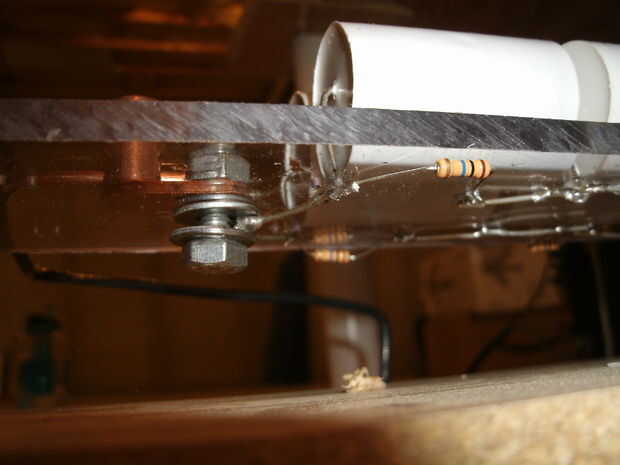

Estos condensadores tendrá una carga letal, y tarda un rato para que esa carga se disipe. ¿Para evitar cualquier lesión, opté por un vatio del 1/2, 10M de alambre? resistencia en paralelo con cada uno de mis 40 condensadores. Resistencias son baratas, y podrían llegar a salvar su vida.
