Paso 8: Marco de la Asamblea

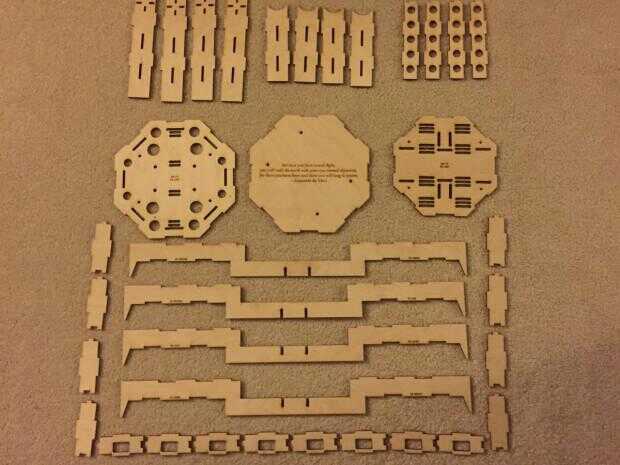

Aquí están todas las piezas que tenemos que trabajar con--recién laser corte!
Nota importante: el orden en el que se monta esta materia! Como se verá a través de mi proceso, que inicialmente esta montado en el orden incorrecto, y tuve que pasó un buen pedazo de tiempo decuring las partes y reconectar en el orden correcto.

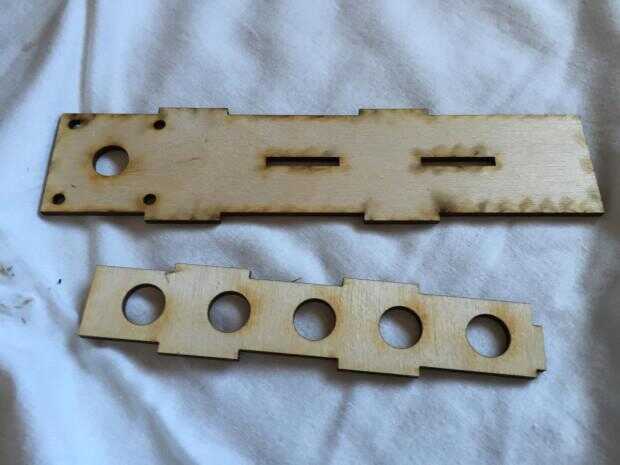

El primer paso es tomar las piezas de la parte inferior del brazo y los canales y encolar con el adhesivo Maxi-cure CA. Sugiero que establecen esto en algunas sábanas viejas como lo hice para que el pegamento no recibe en la superficie de en que montaje.
Me gusta el mantener el lado con el laser se quema en el interior y mantener la madera limpia agradable en el exterior.
Unir las cuatro piezas:

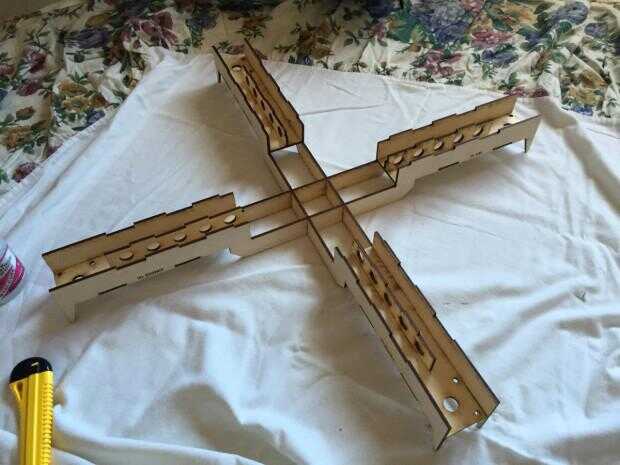

A continuación, alinee las piezas ala juntos y utilizar la parte superior del brazo para asegurarse de que estén alineados correctamente:
* Si mi diseño, usted notara que la escritura es hacia el exterior.

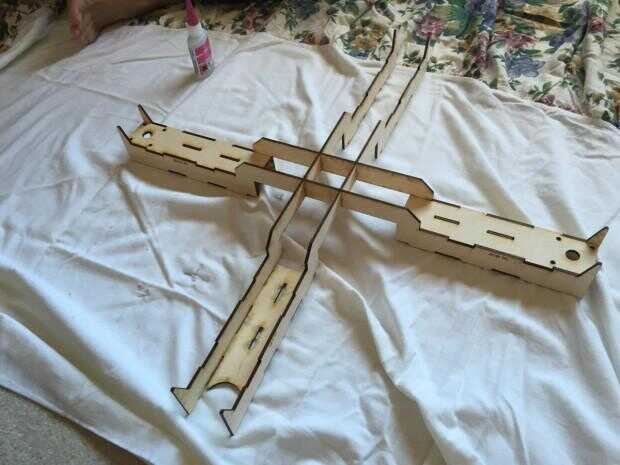

Ahora simplemente unir las alas. He aplicado el adhesivo Maxi-cure CA en las piezas que se iban a empujar juntos y entonces allí durante 30 segundos.

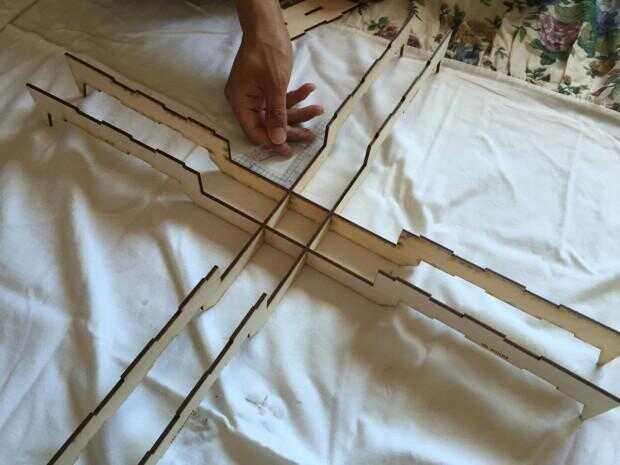

Usé una escuadra para asegurarse de que el ángulo era de 90 grados.

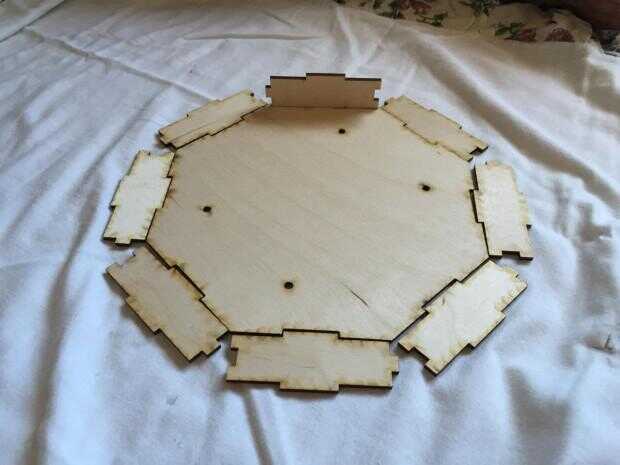

Ahora, mientras dejamos CA sit y cura, nos podemos unir la capa superior de la consola central. Se alineará así:
En primer lugar, unir los vértices rectos del octógono. Esto hace el pegado de los vértices angulares mucho más simples.
otra vez, usé una escuadra para asegurarse de que mis partes estaban en ángulos de 90 grados.
Ahora solo pegamento en los lados del ángulo. Estos deben encajan muy bien.
Mientras está sentado para curar, caben la capa media en la parte superior, de modo que pega en la posición correcta para caber fácilmente en la capa media. No pegar la capa media que esta capa superior. Simplemente colocarlo en los agujeros (debe caber en cómoda pero bien).
Ahora aquí es donde cometí mi error en el montaje de las piezas. No esta parte siguiente. Pasé dos horas tratando de debond las piezas en mal estado. Confía en mí, se llama Maxi-cure "Maxi-" por una razón. Esto no es un error que usted quiere hacer.

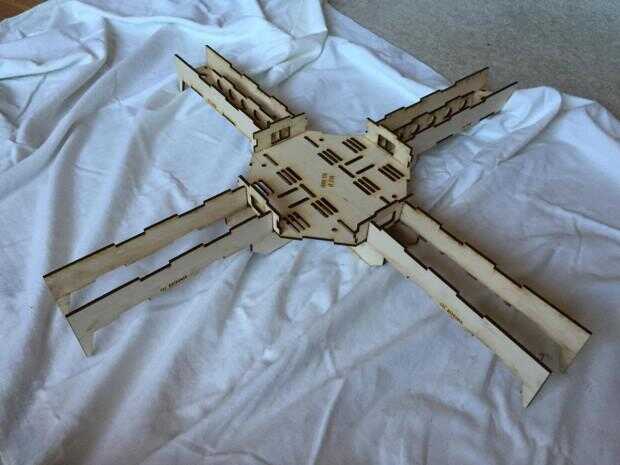

Así que lo que hice mal es que en este punto, pegué las piezas de la parte inferior del brazo en:
El problema con esto es que la consola central dispone de ranuras para el-canal caber en a. Si usted los cuatro lados de la parte inferior pega, será físicamente imposible para los-canales en las ranuras, y simplemente no monta. Me aseguré que diseñar este marco de tal manera que todas las piezas perfectamente encajan en las ranuras. Esto permite que sujetan muy bien, sin embargo también resulta una pesadilla para montar si no lo haces en el orden correcto.
El siguiente paso correcto es el siguiente:
Pegamento de dos patas que son adyacentes entre sí en:

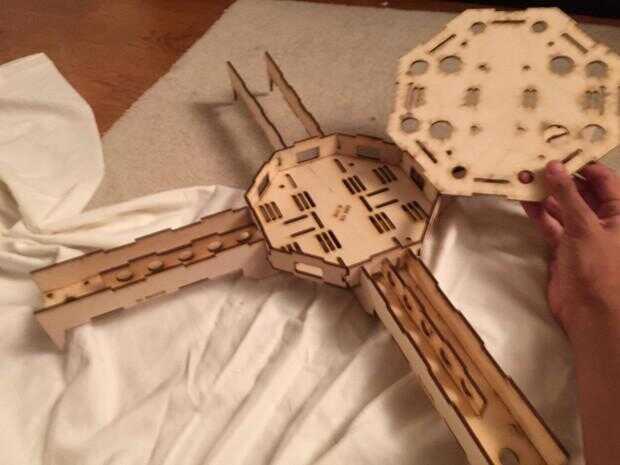

Sólo a continuación, haga clic en la capa inferior y ajuste en dos de las piezas de la parte inferior para asegurarse de que encajan. Aquí te darás cuenta lo que estoy hablando con el canales en la consola central.
Igual con la pieza superior, pegue las lengüetas para el "recto" (tan hablar) vértices primero.
Y luego, por supuesto, pegar las piezas de ángulo. Debe encajan entre sí muy bien, de manera similar a cómo el ángulo piezas encajan entre sí cuando se conecta a la capa superior.

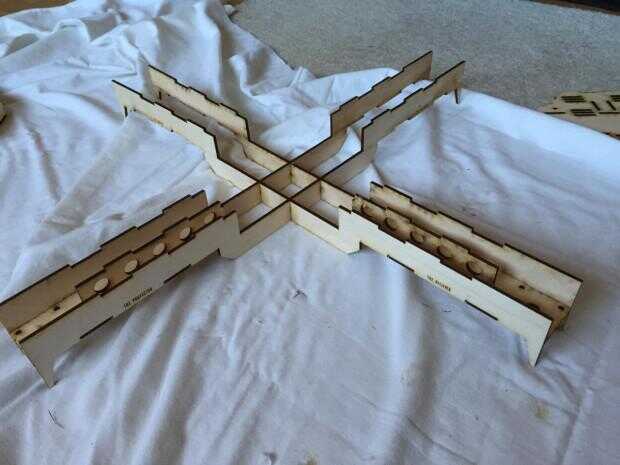

Que este se siente para un poco con la capa media en la parte superior (no pegado) por lo que puede curar completamente. Después de eso, pegar los pedazos restantes de dos la parte inferior del brazo. Tienes que encajen en un ángulo, como se muestra a continuación.
Usted debe terminar con esto:

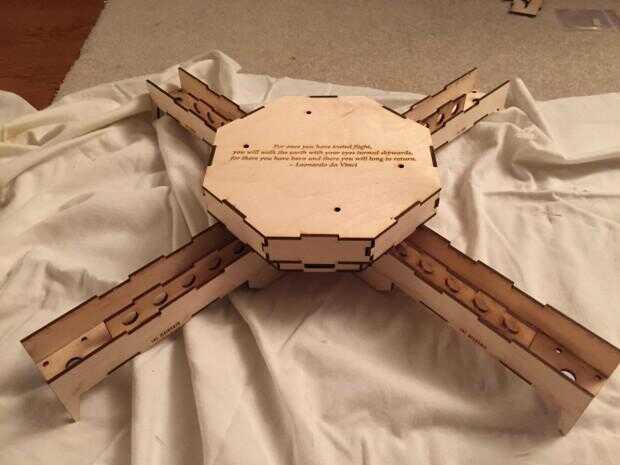

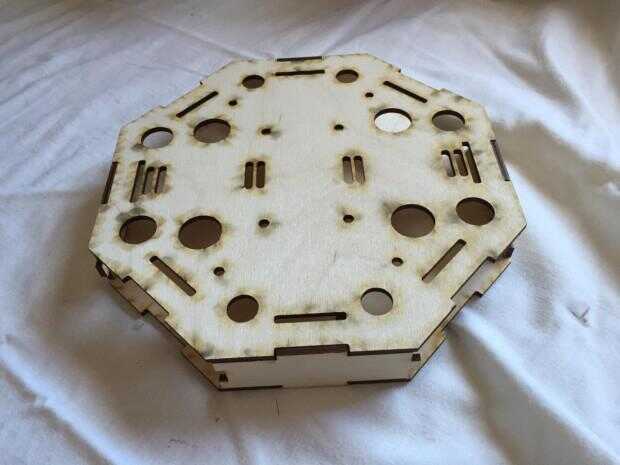

Ajustar la parte superior (sin pegamento) para asegurarse de que cabe. Debe conectar perfectamente, como todo lo demás. Esto debe ser el producto final:
Usted se estará preguntando por que los brazos están todavía expuestos y por qué yo no he conectado las tapas. La razón de esto es que se necesita conectar los motores en estas armas y el cableado a través de los brazos, y si conecta la parte superior, no podrás hacerlo. Hacemos al final una vez que el quadcopter está trabajando completamente. Usted puede, sin embargo, que encajen encima sin pegamento, como debe encajar en las ranuras.
