Paso 7: Proceso de corte láser
El proceso de corte láser fue relativamente sencillo para mí, me había convertido en familiar con él anteriormente en el semestre. Además el hecho de que había personas sorprendentemente pocos esperando el cortador del laser hecho dos experiencias bastante transparente.
Preparé mis archivos para corte por láser poniendo primera vista 2D de Solidworks y guardar los archivos como tal y guardando como. Archivos DXF. Luego abrió en Illustrator, establecer el ancho de trazo de todas las partes a ser 0.072 y convierte el documento en RGB. Ya que todas mis líneas fueron cortadas líneas, les hice rojo todos: RGB (255, 0, 0).
La conversión 2D de Solidworks espacios todas las piezas hacia fuera muy bien. Sin embargo, también acabé reduciendo los espacios entre todas las piezas como que no era necesario mucho espacio para que el cortador del laser hacerlo correctamente.
También he añadido unos detalles estéticos en el diseño. He añadido la cita:
que parecía apropiado para el proyecto.
Si te fijas bien puedes ver un pequeño contorno azul alrededor del texto. Esto se agrega para dar una cierta "pop" al texto, como trama primero todo el texto en, luego graba el contorno de la misma.
También he añadido texto pequeño en las alas, que son los nombres de ciertos perfiles de personalidad que me parece puede parecer diferentes, pero puede ser considerado el ser dos caras de la misma ala.

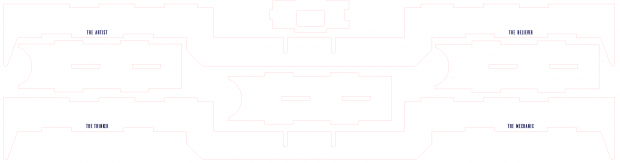

Aquí hay un enlace a mis archivos de illustrator que están listas para ser cortadas laser.

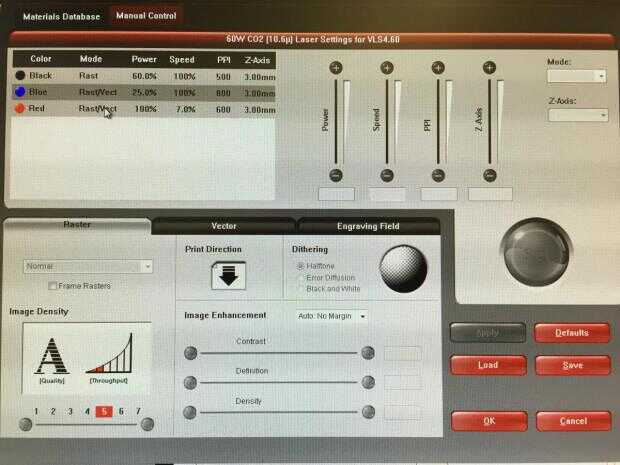

Una vez en el láser de corte, hice unos cortes de prueba 20 durante el período de dos días para asegurarse de que tenía la calibración correcta. La razón por la que tenía que hacer tantas fue porque los técnicos de laboratorio me aconsejaron que el láser puede requerir calibración diferente en diferentes puntos del corte. Ya que estaba usando una hoja de 18 "x 24" para uno de mis cortes, que es el tamaño máximo para el cortador del laser, tenía que asegurarse de que se corte en todos los puntos. Estas fueron las opciones de láser que funcionó mejor para mí:
Bajo Control Manual:
Y por supuesto, aquí está el proceso en sí (rápido reenvía) de corte por láser:
