Paso 6: ¿Cómo producen radiación x?
Literalmente traducción de 'radiación de frenado', bremsstrahlung es el proceso donde una alta velocidad electrones 'frenos y Honda-shots' alrededor de núcleo de un átomo, descarga su energía cinética en un fotón. Un electrón impartir podría tener una energía superior a 60keV tan algunos fotones muy energéticos sean hechas; fotones que lanzar en espacio y se convierten los rayos x que todos sabemos y queremos.
Lo que determina la energía de los rayos x producidos, es la cantidad de tensión en el ánodo. Es bastante simple en realidad; más tensión significa atracción electrón más y más resultados de atracción en un haz de electrones más rápido. Electrones más rápidos son capaces de hacer más fotones de energía, y así "más duras", se generarían rayos x de energía mayor.

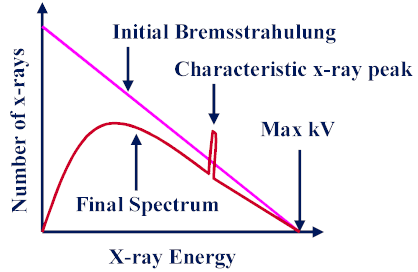

Bremsstrahlung es un espectro continuo de radiación similar a una fuente de "luz blanca". Puesto que la mayoría electrones pastan unos átomos antes de que tengan la oportunidad de Honda, a menudo pierden algo de energía antes de cualquier radiación x. Por lo tanto se produce toda una gama de energías de rayos x.
La energía máxima que puede tener una radiografía se limita a la energía de electrón produciendo él mismo directamente proporcional a la tensión aplicada sobre el ánodo del tubo. A menudo esta energía se mide como kilovoltios pico o kVp. En realidad la mayoría de los rayos x producidos es de baja energía, rayos x 'suave', pero estas se atenúan grandemente por la pared de cristal del tubo.
2. característica producción
Característica o k-línea de producción es el segundo modo en que un electrón podría producir una radiografía. En este método, electrones golpee a otros de cáscara más inferior de un átomo y dejan un agujero que llenar. Este arreglo inestable es entonces rápidamente hecho estable por electrones de conchas más que saltan hacia abajo para llenar el hueco, emitiendo un fotón de rayos x durante el viaje.
Tungsteno k-shell electrones tienen una energía de enlace de 69.5keV, así que para éstos hacia fuera sus impactantes electrones deben tener energías superiores a 69.5keV. Normalmente uno tendría que dar el ánodo un poco más que 72kV para lograrlo, por lo tanto el estándar 75kV tubo de radiografía.
Después de que un electrón de la cáscara de k consiga la bota, su agujero inmediatamente será llenado por un electrón de l concha de tungsteno; energía de enlace 10.2 keV. La diferencia entre estos dos Estados de energía; 69.5 keV y 10.2 keV nos da la energía de rayos x característico de tungsteno de 59.3 keV. Un ánodo de molibdeno produce dos picos, uno en 19.7keV y el otro en 17.6keV.
Curiosamente, este proceso puede utilizarse para identificar los elementos basados en su línea k. Al bombardear una muestra con electrones y medir los espectros de salida, un analizador de rayos x floración puede determinar qué elementos contiene un compuesto.
