¿Cómo rayos x (7 / 27 paso)

Paso 7: Corriente de ánodo

Mientras que el voltaje del ánodo controla la 'dureza' de los rayos x, el voltaje aplicado al calentador del tubo da control independiente del flujo de rayos x total. Un cátodo más caliente hierve apagado más electrones, reduciendo la impedancia y permitiendo una mayor corriente que fluya a través de la tina. Uno debe tener cuidado, pues demasiado poder dañar del ánodo del tubo a través de un calentamiento excesivo. Idealmente, un generador de rayos x médicos proporcionaría una corta, de intensidad alta ráfagas de radiación para reducir la velocidad del obturador y en general dosis absorbida por el paciente.

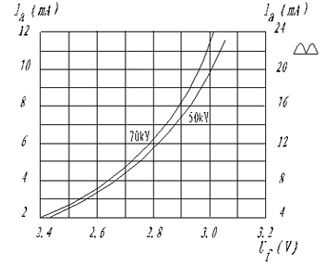

Convenientemente, estos tubos vienen generalmente con algunos gráficos para ayudar a una establecer parámetros para el diseño de una máquina; [imagen 1] muestra a la relación entre el voltaje del calentador y el ánodo actual para el tubo que he elegido. De lo que dice la curva, uno debe aplicar 2, 6V para el calentador para permitir una decente 3mA fluya a través del ánodo del tubo. Mientras que 3mA no puede sonar como mucho del actual, a los 75, 000V que es un respetable 225 watts de potencia! Asumiendo una eficiencia típica de 3%, esto equivaldría a 6.7W de energía de rayos x hacia fuera.

Cuando uno piensa en cómo una bombilla de 100W emite en promedio 4 vatios de luz visible, resulta claro que el tubo emite una cantidad considerable de radiación; sin duda, lo suficiente para exponer una película.
