¿Cómo rayos x (18 / 27 paso)

Paso 18: Armar la cabeza radiante

Aire atmosférico tiene una rigidez dieléctrica de 1,1 millones voltios por el metro a pesar de lo que dice Wikipedia. Esto se traduce en 11kV por centímetro o 6kV con electrodos puntiagudos. Desde aislar confiablemente 75kV con aire requeriría una distancia mayor de 10cm,
fabricación de un dispositivo de rayos x compacto está cerca de imposible.

Es por supuesto, si uno no usa aceite aislante!

Mayoría de los aceites la del aire tiene una rigidez dieléctrica 4 veces y elimina las pérdidas de la corona que lo contrario ocurriría en un diseño al aire libre. Ello, juntada con mayor conductividad térmica es la razón por casi todas las máquinas de rayos x todos sus componentes de alto voltaje aíslan con aceite y por tanto mío como tuyo debería seguir su ejemplo.

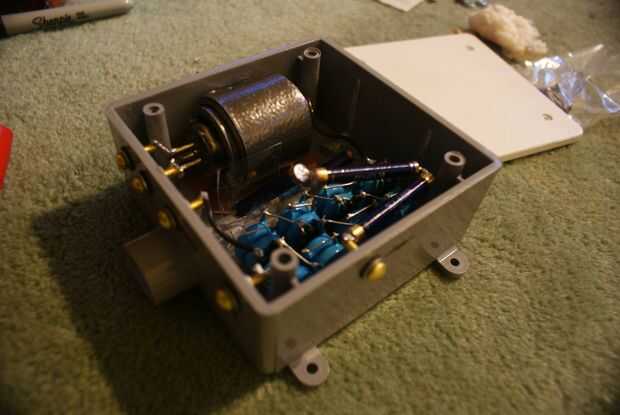

Una caja hace un trabajo fino de los componentes de la EHT de la vivienda. [Imagen 1] muestra la caja de empalme tubo de Coolidge de la máquina, su escudo de plomo, el multiplicador de voltaje y una resistencia de ohm 1,8 billones para medir el voltaje de ánodo. Un 90kV este resistor escapará el 50uA debían desviar completamente un galvanómetro.

El espesor de pared de la caja atenuará las radiografías algo por lo que probablemente no habrá ninguna energía bajo los rayos de escapar.  Según lo que desee hacer esto puede o no puede ser un problema, pero, rayos x con energías superiores a 30keV aún debe ser capaz de penetrar ese plástico grueso.
