* Actualización (12/23) *: acaba de entrar en la competencia "protegido" - protegerse de la radiación y voto para mí :) Gracias
Nota: Este es mi primer Instructable! Voy a ser muy sensible a la retroalimentación sobre cómo mejorar la descripción del proyecto a continuación, así que por favor me avisan.

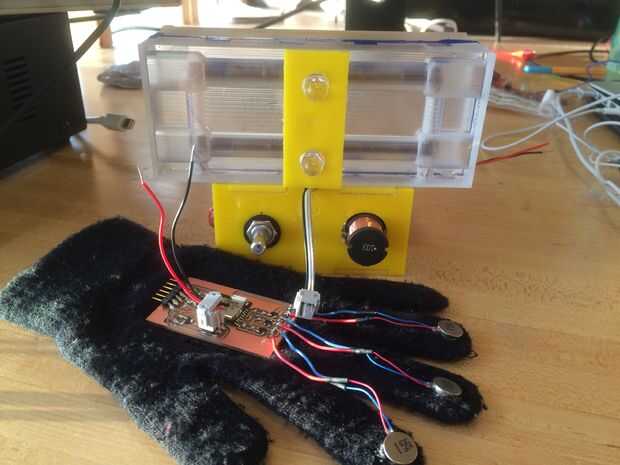

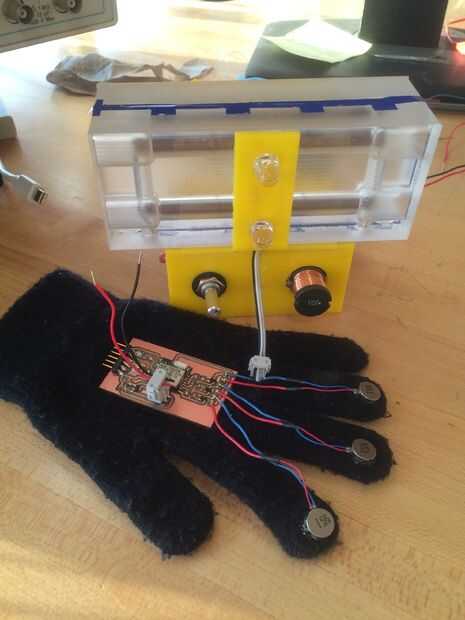

En este tutorial, usted aprenderá cómo construir un dispositivo que le permite sentir la radiación en las inmediaciones en el alcance de su mano, y, si bien sintonizada, rayos cósmicos, pasando por las manos. Se construirá a partir sólo con tubos Geiger Muller, los componentes electrónicos estándar y RFDuinos. Los pasos básicos son crear una fuente de alto voltaje en para suspender los tubos, proceso de pulsos de los tubos y darles de comer en un RFduino y luego usar biblioteca GZL de RFduino a eventos de radio para un guante con motores de vibración unida a la punta de los dedos. (RFDuino también es muy fácil de leer datos en una aplicación para el iPhone, si te apetece ir más lejos). Si le gustaría leer a través de un diario que mantenía mientras trabajaba en el proyecto, está disponible aquí
Escribo este tutorial para gente como yo: Estás todavía un poco de un principiante en electrónica, pero tiene cierta exposición. Han estudiado física o por lo menos tienen un gran interés en el diseño del detector de física. Crees que la gente que permite detectar fenómenos de la física que normalmente no es una manera de hacer que otros se preocupan por el estudio de la física. Voy a intentar mi mejor caminar lentamente a través de pasos.
- Costo aproximado: $100-$150 (hay probablemente algunos atajos para que sea más barato)
- Condición: Conocimiento básico de componentes electrónicos (resistencias, condensadores, inductores, 555 temporizadores, microcontroladores)
- Condición: Diseño en Eagle del circuito (o seguir un tutorial aparte para aprender)
- Condición: Interés en la construcción de su propio detector de física sin usar un circuito prefabbed
- Condición: Acceso a un laboratorio de fab. En particular, el acceso a Modela para fresado de circuito y lo ideal sería un cortador láser y Shop Bot para caso edificio
También podría construir el circuito en un protoboard y eludir la necesidad de acceder a un diseño fab lab/circuito en Eagle.
