Cómo invertir un esquema de un circuito (4 / 18 paso)

Paso 4: Rescate de los agujeros

Necesita una foto de los pads de soldadura de agujeros en el tablero para alinear las distintas imágenes y tienen sentido cuando te liberas de los agujeros más adelante.  Esto es especialmente importante si usted ha tomado fotografías de las secciones de la Junta.

Dependiendo de la tarjeta de circuitos individual, pueden tener que encontrar una técnica diferente que funciona para usted.

Puede ser más fácil de pintar solo en.  Crear una nueva capa transparente (capa > nueva capa) y asegurarse de que esté activa.  Elegir un cepillo de tamaño casi igual como los pads y punto sobre cada uno en algún color que te gusta.

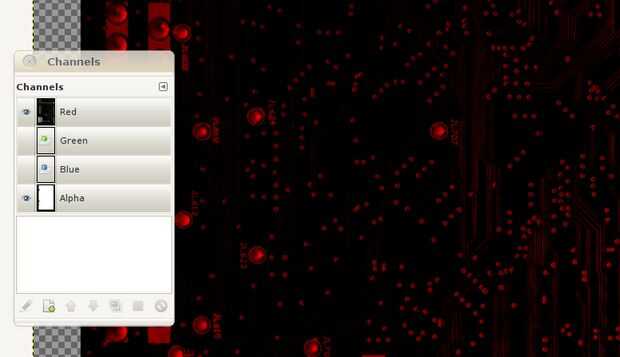

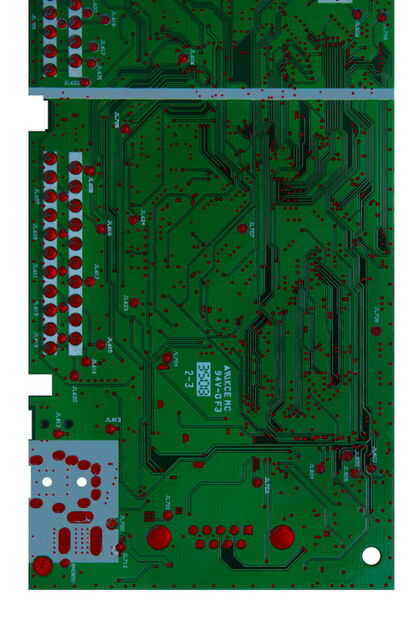

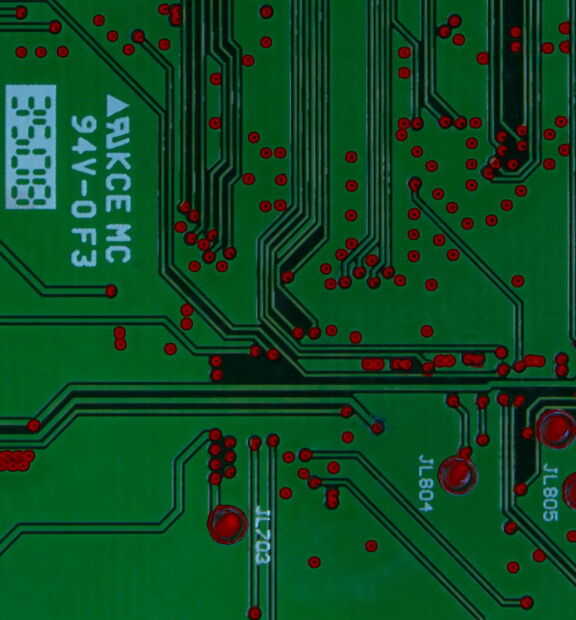

Si los electrodos son de cobre de color sobre un tablero verde, como en el ejemplo, abra el diálogo de canales y apague los canales verdes y azul.  Con un poco de suerte, usted a ver a las pastillas.  Si no es así, tienes un poco más trabajo que hacer - véase el párrafo siguiente para los detalles.  Ir a capa > nueva de Visible.  Volver a activar los canales azul y verdes.  Añadir una nueva capa rellena con rojo y cambiar el modo de la capa roja a oscurecer sólo.  Puede repetir el proceso con otra capa de rojo.  Eliminar cualquier capas que eres ya no utiliza, como las capas roja y el primer nuevo de Visible si ha creado más de uno.

Si desactivar los canales verdes y azul no hizo las almohadillas de los agujeros bastante claro, ir a colores > componentes > descomponer...  Seleccione HSV y haga clic en Aceptar.  Cuando aparezca la nueva imagen, la capa "tono" de copiar y pegar como una nueva capa (Editar > pegar como > nueva capa) en la imagen que está trabajando.  Debe ser la capa superior.  Conjunto de modo de "restar".  Con un poco de suerte, ahora debe tener agujeros claramente visibles, si un poco tenue.  Reanudar el procedimiento anterior.  Otra vez, el resultado exacto variará dependiendo de la Junta que está trabajando.  Prueba diferentes descomponer modos o capas si "tono" no te funciona.

Con la nueva de capa Visible activo, utilice el seleccionar herramienta de color (cuadro de herramientas, fila superior, segundo de la derecha) para seleccionar las pastillas, ajuste el umbral según sea necesario.  Copiar la selección.  Crear una nueva capa transparente, sistema activo y pegar la selección.  (Necesitará "selección de ancla flotante" en la ventana de capas).  Ahora puede eliminar todo, excepto la capa con los agujeros/pads en él.

Si este método no funciona bien para usted, experimentar con capas consisten en escala de grises e invertida copias del fondo, diferentes capas de coloreadas, canales da vuelta encendido y apagado y modos de fusión de capa.

Usted puede encontrar que si la iluminación es demasiado irregular, necesitará usar un método en una parte de la Junta y un método diferente en otro.  Hacer una selección de la parte que desea trabajar en crear una nueva capa transparente y pegar la selección en él.  Todas las piezas serán visibles a través de la transparencia como construir las capas.  Si encuentras todo esto está tomando demasiado tiempo, manualmente que salpican los agujeros es probablemente más rápido.

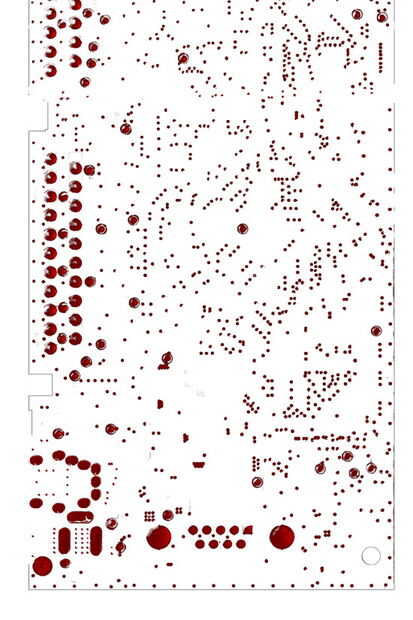

Encontrar cualquier bit de pista u otros artefactos que muestran a través de y los borre.  Los puntos que quedan son ahora su lugar-para cada conexión a través de la Junta.  Copiar las marcas de alineación a la capa si las está utilizando y guardar una copia en un nuevo archivo PNG.  Llamarlo algo significativo, como soldadura lateral de holes.png.  Por último, eliminar todas las capas en el archivo original excepto el mostrando los agujeros que rescató.
