Objetivo de aprendizaje: Introducción a circuitos analógicos básicos a través de la interfaz física y representación gráfica.
Superámbito es una aplicación de simulador de circuitos para representar y calcular circuitos analógicos.
Qué es cool sobre superámbito es la capacidad de importar realmente los componentes de circuito (vía Arduino Serial) en el programa donde usted puede manipular físicamente.
Arduino prueba el valor del componente (capacitor, inductor, resistor o forma de onda de frecuencia específica) y envía los datos al proceso.
Componentes importados se pueden conectar luego en diagramas esquemáticos del circuito.
Superámbito se basa en la misión de Arduino, el interfaz entre el hardware y software, analógico y digital.

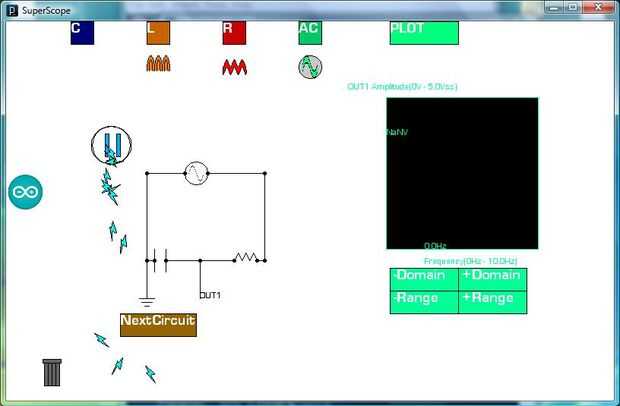

Superámbito proporciona al usuario tres representaciones gráficas del circuito.
La primera es la trama básica de dominio de la frecuencia; gráficas de voltaje y frecuencia.
La segunda es el diagrama del vector; que representa la fase y la magnitud de la salida.
El tercero es un fasor; una representación dinámica, análisis de fase y magnitud en relación con la entrada de la salida.
Vamos a empezar en lo que usted necesitará para este proyecto.
