Cómo invertir un esquema de un circuito (18 / 18 paso)

Paso 18: Finalmente, reorganizar

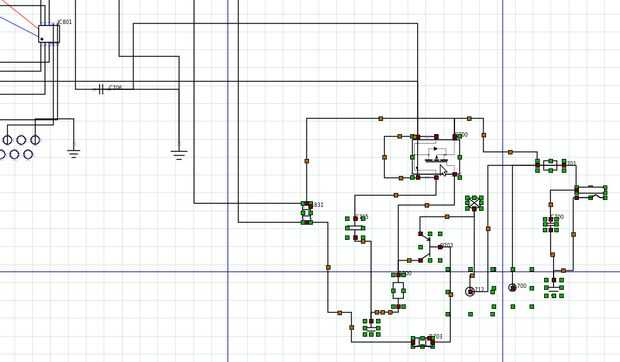

Todo va bien, ahora debería tener un vector de dibujo de las pistas, con agregado de símbolos.  Lo maravilloso de vectores es que usted puede moverse alrededor, y esto es cómo vas a convertir lo que es todavía una imagen de las pistas en el tablero, en un esquema.

Lo más probable es que el trazado de circuito lleva por lo menos alguna relación con el esquema original, así que esto tenga en cuenta como mover cosas.

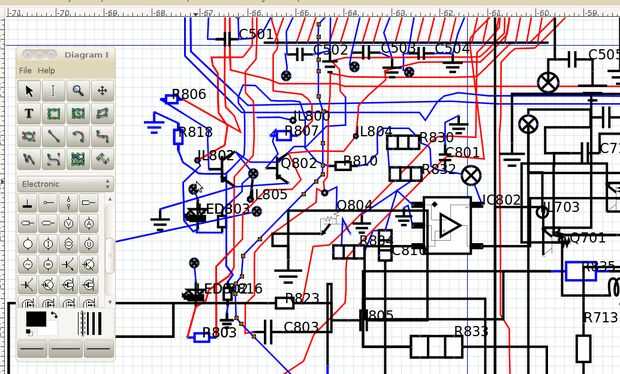

Comience moviendo grupos evidentes de componentes en zonas con un poco de espacio a su alrededor. Opcionalmente, cambie las líneas que trazó con líneas en zigzag. Éstas se componen exclusivamente de secciones verticales y horizontales y son ideales para este propósito.

Si estás acostumbrado a diagramas de tener un punto para representar las conexiones del circuito, tienes la opción de poner en líneas adicionales para dar cabida a estos, o usando el estilo más moderno de no usarlos. En este caso, líneas cruzadas sólo se cruzan, no conectado. Si una conexión está representada, pueden compensarse.

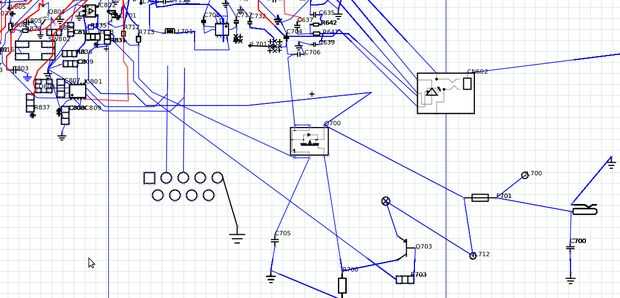

Organizar los componentes de cada grupo por lo que se parece más a un esquema razonable.

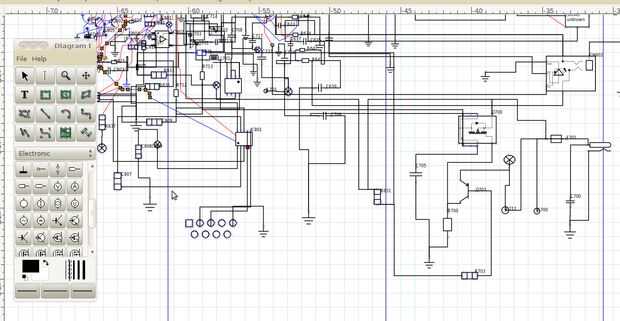

Trabajar su camino a través del dibujo, sacando componentes y reemplazar las líneas a medida que avanza.

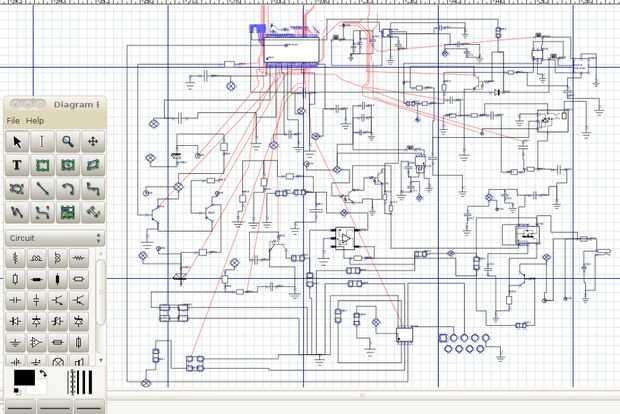

Colocar en una escala más general para que la mayoría de las conexiones entre los grupos está en posiciones "cuerdos" - es decir, no demasiado crossing-over, no muchos va de un lado del dibujo a la otra.

Cuando esté satisfecho con las posiciones de todo, quitar los puntos de exceso de cada línea y perfilar las esquinas.

Estudio de la encaminamiento de la energía a través del circuito para comprobar las conexiones de la cordura de vcc asumido (o vdd).  Comparar a la real Junta de circuito con un multímetro para comprobar.  Compruebe cualquier pista capa interna "probable".

No olvide que algunos de los temas que fueron conectados a ambos lados de la Junta, también puede conectarse a un plano o pista intercalados dentro de la Junta.  Si hay peculiaridades evidentes en el circuito, puede ser porque tal conexión es escondido de usted y por lo tanto perdió.
