Cómo invertir un esquema de un circuito (3 / 18 paso)

Paso 3: Limpiar las fotos

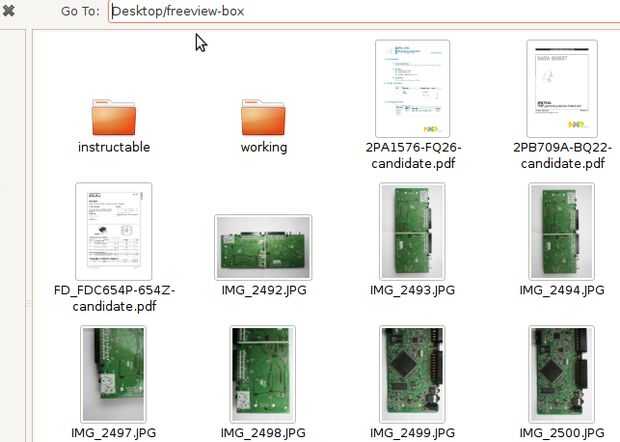

Configurar un directorio para el proyecto (me gusta el dispositivo estoy trabajando en el nombre de la carpeta), pegar todas las fotos ahí y copiar los que desea utilizar en una subcarpeta, llamo "funcionamiento" de la mina.

Comenzar con el lado soldaduras de la placa (aunque con SMD, no va a ser mucha soldadura allí).  Abra la imagen en el Gimp y guardar-como algo significativo, como clean.xcf de soldadura lateral, por ejemplo.

Flip de la imagen - de lo contrario no coincidirá con el costado del componente.

Crear una guía vertical.  Si la Junta tiene un plano de tierra, alinearlo a, de lo contrario sólo tiene que utilizar el borde del tablero o una pista larga y recta.  Girar la imagen un poco para que el plano de junta o de tierra o pista se alinea completamente hacia abajo. (Por supuesto, una guía horizontal puede funcionar mejor para usted)

Configurar una segunda guía vertical y un par de guías horizontales, alineado con los otros bordes (o planos de tierra o pistas largas) de la Junta.  Utilice la herramienta de perspectiva (caja de herramientas: borde derecho, herramienta de tercera hacia abajo) y haga clic en cada esquina del tablero que necesita para alinear y a arrastrarlos para que los otros bordes son paralelos a las guías.

Hacer una selección rectangular alrededor de la Junta, inviértala y presione suprimir.  Esto borrará el fondo.  Deshacerse de cualquier otras distracciones como conectores proyección seleccionando a su alrededor y eliminar.  No meterse con la herramienta de selección difusa para cosas como esta, sólo tiene que utilizar las herramientas de rectángulo y elipse.  Usted puede hacer compuesta selecciones/de-selections con estos para crear formas complejas.

Deshacerse de cualquier artefactos utilizando el clon y el desenfoque de herramientas según corresponda.  Para utilizar la herramienta de clon de Gimp, pulse ctrl al hacer clic en el área de que son clonación.  Un truco útil con pistas de PCB verticales y horizontales es una guía sobre donde desee clonar desde y hasta.  La herramienta de clon se ajustarán a la guía.  Si tienes pistas en un ángulo de 45 grados, girar la capa (caja de herramientas, 3ª fila, 3ª herramienta a lo largo) de 45 grados, y puede utilizar a las guías horizontales y vertical de nuevo. (Usted puede tener a agrandar el lienzo para montar la imagen)  Gire el tablero-45 grados para ponerlo nuevamente cómo era.  Utilizar el mismo truco para otros ángulos conocidos.

Bueno, para tener una imagen más limpia bonita para trabajar en.  De ahora en adelante, la idea general es que la imagen contiene muchos detalles, más de la que no quieres.  El detalle que desee mantener las necesidades de ser separado hacia fuera y guardados como imágenes discretas, así que los pasos siguientes se concentran en estas dos ideas.

Antes de ir más lejos, merece la pena guardar la imagen como un .png y abriendo en Inkscape.  Haga clic en la imagen para seleccionarlo, ir a la ruta de acceso > Trazar mapa de bits...  Experimentar con todos los métodos y ver si puede obtener una imagen donde los bordes de las pistas son agradables y suaves, de eso.  Si no, al menos obtendrá una buena idea de lo que eres contra.  Si usted consigue una imagen limpia, trabajar en él en vez de la original. Necesita los agujeros y sacar planos de tierra y sustrato, pero debe ser mucho más fácil de trabajar debido a que los bordes de las pistas alisadas.

Crear una nueva capa y asegúrese de que esté activa. Esto contiene las marcas de alineación.  Estar en una capa independiente, será más fáciles copiar a las otras capas.

Poner fronteras en las esquinas del tablero para hacerlo más fácil alinear las imágenes más adelante.  Para hacer esto, hacer una selección cuadrada en cada esquina, luego realizar otra selección cuadrado del mismo tamaño pero cambiado de puesto hacia adentro un poco, usando modo subtract.  Rellenar la selección con la herramienta de relleno de cubeta.  No hacer esto y alineación sin esquinas a ser complicado de encontrar. Se puede utilizar cualquier marca de alineación como esquinas, es justo lo que pensé.
