Cómo invertir un esquema de un circuito (16 / 18 paso)

Paso 16: Combinar a los lados

Fuego inkscape y abrir la imagen de las pistas del lado de componente. Crear una nueva capa y cortar esta imagen y péguelo en la nueva capa.  Crear otra nueva capa. Abrir el trazo que hiciste anteriormente del lado de la soldadura de la Junta, copiarlo y pegarlo en la nueva capa. Cerrar el trazado. Crear una nueva capa. Abra la imagen que hiciste de los agujeros, copiarlo y pegarlo en la nueva capa, luego cerrarla. También puede repetir la imagen de los componentes, los círculos de tierra plano agujero, el agujero libre de marcas y la imagen completa del lado del componente, si quiere utilizar estos para guías adicionales. También he añadido una imagen de las pistas del lado de soldadura confirmar que el trazo de la primera era correcta.

Abra el diálogo de capas y volver a ordenar las capas por lo que la foto original está en la parte inferior, a continuación, el cuadro de los componentes, luego las pistas del lado de componente, luego los agujeros, luego el trazo. Utilice las flechas de escalamiento para cada capa (haga clic para seleccionar la imagen) para ajustar por lo que todos están alineados. Utilice los agujeros que le guiará. Puede que necesite ajustar la relación de aspecto para "liberar" para afinar.

Ajustar la transparencia de las capas para que tenga una imagen que muestra lo que está conectado donde.

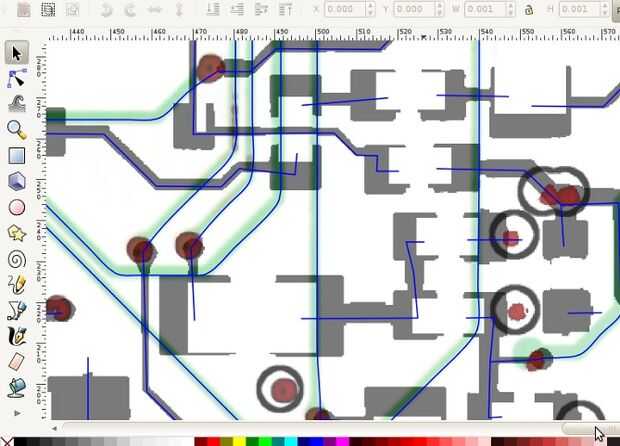

Con la herramienta bezier, trace una línea para cada pista. Esto será más fácil si usted llenó en el sustrato antes. Haga clic en cada vez que desea cambiar de dirección - esto añade un nodo a la línea. Haga doble clic para terminar la línea.

Probablemente desee activar o desactivar las demás capas de la imagen mientras se trabaja para verificar su progreso y para comprobar la "cordura" de su trazado.

Es necesario combinar los dos trazados. Vaya a Editar > seleccionar todo en todas las capas, entonces camino > combinar. Esto le permitirá seleccionar varias rutas de acceso. Ir a Edición > deseleccionar.

Inkscape proporciona una herramienta para encajar juntos los extremos de líneas.  Utilice la herramienta de edición. Para cada lugar encontrará una pista en la parte superior de la Junta DanDe a través de una pista en la parte inferior del tablero, seleccione el conector en el extremo de uno, pulse Mayús y haga clic en el extremo del otro. Ambos deben tener grandes nodos coloreados en el final al seleccionado. Haga clic en el icono de complemento juntos.  Cualquier extremos de pista que sobra más probablemente conectan a un plano de tierra o un plano interno que puede ser tierra, poder o una sección de la pista. Utilice las otras capas para investigar que no corresponden con nada.

Por último, eliminar todas las capas excepto el trazo. Guarde el archivo como postscript (.ps) la razón para esto es que el Dia tiene un problema de importación de archivos en formato .svg (esperemos que para fijarse en la versión 0.98) y es necesario un paso intermedio para generar un formato puede utilizar, en este caso el formato xfig,. fig.
