Paso 1: Herramientas y materiales
Sierra de mesa (una sierra también funcionaría - tienden a ser más exacta para cortes precisos)
taladro de columna
router con 1/2" recta corte - tiene que montarse en una mesa de fresadora

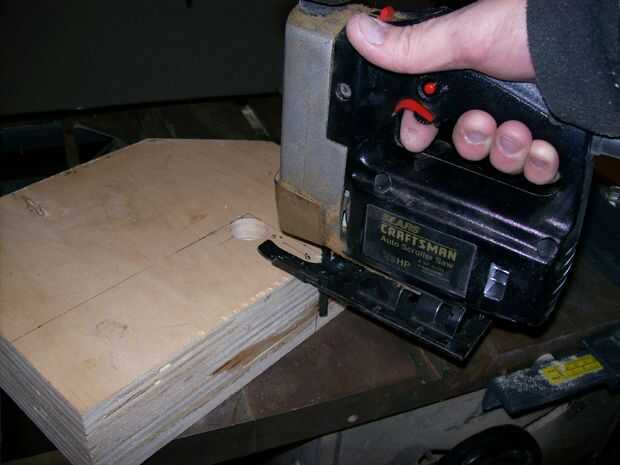

Jigsaw (o sierra de banda si eres lo suficientemente afortunada para tener acceso a uno)
taladro inalámbrico

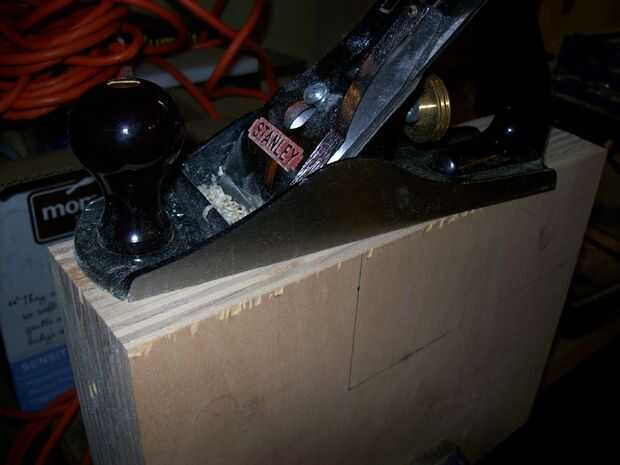

plano de Banco
tornillo de Banco
nivel
Sierra para metales
archivos clasificados (para la limpieza de los bordes irregulares)
toque y toque de mango (Yo utilicé una llave de 4 mm x.7 porque usé tornillos métricos, pero también puede usar un grifo de 8-32 si quieres utilizar tornillos 8-32)
#10 avellanadora
pegamento para madera
abrazaderas de barra
1 1/4" pedacito de Forstner
5/16"(usado para Avellanadores para tornillos de 4mm) pieza Forstner
Lista de corte de materiales:
3/4" espesor madera contrachapada del abedul fue utilizada para los pedazos siguientes-
11 "x 18"-placa base
12 "x 4" -Y eje placa base
8 "x 4" -Z eje placa base
6 "x 2 3/4" - base de montaje del motor
12 "x 9" (hacer cuatro de estos) - para la columna de molino
2 1/2 "x 1 7/8" (hacer tres de estos) - para la reacción violenta contra bloques de tornillo
3/4" espesor MDF (fibra de densidad media) fue utilizado para los pedazos siguientes -
mesa 6 "x 6"-molino
3 7/8 "x 1" (hacer seis de estas) - finales del carril

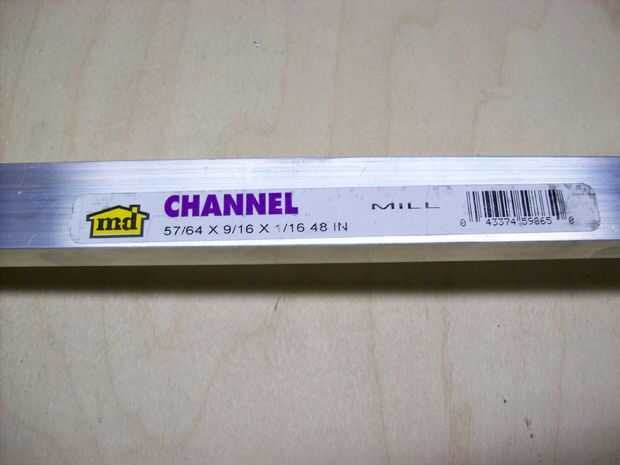

Aluminio Canal - 57/64 "x 9/16" x 1/16" espesor de pared:
12" largo (hacer 4) -X y Y eje carriles
8" largo (hacer dos) carriles de eje -Z
3/8" espesor Delrin fue utilizado para las siguientes piezas (Delrin puede adquirirse de Los plásticos de Colorado):
4 "x 3 7/8" (hacer tres de estos) - diapositivas
2 1/2 "x 3/4" (hacer tres de estos) - maneja
3 1/2 "x 3/4" (hacer seis de estas) - Deslice los retenedores
5/16 redonda barra de aluminio:
1 1/2" de largo (hacer tres) - manijas
1/4 redonda barra de aluminio:
3/4" de largo (hacer seis) - insertos para anti bloques de reacción
Varilla de rosca ACME de 1/4"-16: de McMaster-Carr parte #98935A803
12 3/4" de largo (hacer dos) -X y eje Y tornillos de plomo
8 3/4" largo -Z eje tornillo
6 cada ACME de 1/4"-16 tuercas - para contra bloques de tornillo de holgura (McMaster parte #94815A007)
3 cada 1/2" diámetro 1 1/4" largo resorte de compresión-para contra bloques de tornillo de holgura
3 cada 1/4" collares de bloqueo-estas ayudan a mantener la barra del tornillo ACME en su lugar (McMaster parte # 6432K 12)
6 cada 1/4" bronce con bridas bujes (éstos forma un eje de 1/4" y para montar en un 3/8" diámetro) para los bloques de extremo de riel (parte de McMaster #6338 K 451)
3 cada 1/4" arandelas (hará casi cualquier espesor) - estas son espaciadores para los tiradores
3/4" ancho de aluminio o chapa de latón (1/16" de espesor):
1 7/8" de largo (hacer tres) - para anti contragolpe ACME tornillos para placas de retención
1 3/4"(45mm) largo de los pernos con arandelas y tuercas:
12 que cada - usé cabeza hexagonal 4mm tornillos para todos los tornillos pero los tornillos 8-32 también trabajará
-Estos van en los extremos de los rieles de canal de aluminio
1"(25mm) de largo de los pernos con arandelas y tuercas:
4 mm cada 4
-Estos van en la posición intermedia de la x y rieles de canal de aluminio de eje de Z
pernos de 3/4"(20mm) largo:
38 mm cada 4
6 cada 4 mm x 1/4"(7mm) tornillos sistema largo - para los tiradores
8 que cada madera de 2" de largo tornillos - para asegurar la columna de molino a la placa base y la placa base del eje Z
1/2" espiga de madera de diámetro:
4 cada 3" largo - insertos para columna de molino
6 cada 3/4" de largo - inserta bloques de fin de carril
Para el montaje/eje del motor que utiliza un motor eléctrico de 12v rescatado forman mi caja de chatarra junto con una pieza de mano Foredom #44. #44 utiliza collares de 1/16", 3/32", 1/8" y 1/4" (también está disponible en sistema métrico) para que quede una gran variedad de herramientas de corte. También tengo una pieza de mano #30 que tiene un mandril de taladro estándar. Ambos son extremadamente durables y son muy tranquilos. También puede usar una herramienta Dremel si quieres un todo en una solución.
Para la conversión de la CNC:
6 que cada 2 1/2 "x 12" x 3/2/4" espesor contrachapado de abedul de pedazos - de los soportes del motor paso a paso
3 cada motores paso a paso
3 cada motor acopladores -hice mi mina de viejas piezas de la obtuve de una pantalla pero los que he ligado a son idénticos
12 cada 1" largo madera tornillos de #10
6 cada 2" madera largos tornillos de #10
7/8" pedacito de Forstner
CNC stepper motor regulador-la HobbyCNC o Linistepper sería mi elección
Algunas notas sobre cómo utilizar una mesa de fresadora y perforación de agujeros para tornillos:

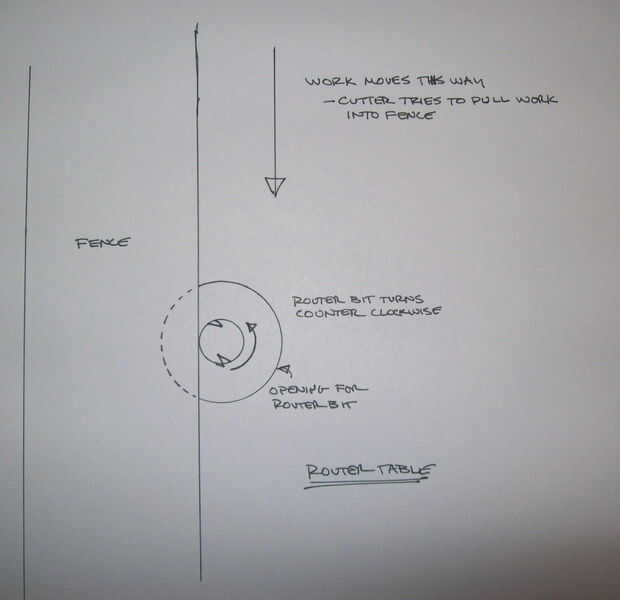

Cuando se utiliza una mesa de la fresadora que siempre quiere cortar en cierta dirección - la broca de corte debe intentar forzar tu trabajo en la guía (ver dibujo). Si mueves tu trabajo en la dirección opuesta, la broca tire su trabajo lejos de la valla y va a ser difícil conseguir un corte preciso.
En muchos de los dibujos especifico un avellanado o un cajeado. Un cajeado tiene un fondo plano (es mejor cortar con un molino de Forstner poco o al final) y está destinado para tornillos de fondo plano. Un avellanado es para tornillos con una cabeza cónica, como más los tornillos de montaje empotrado. Lo importante es siempre perfore un orificio piloto primero, luego un orificio y luego el cajeado o avellanado. Si no taladrar un orificio apropiado, el tornillo tratará de separar las dos partes que está tratando de atornillar. Podrá también hacen difícil corte de roscas para tornillos de máquina vea el dibujo abajo.
NOTA DE SEGURIDAD:
Por favor tenga cuidado y buen juicio cuando utilice herramientas eléctricas. Mantenga siempre los dedos bien alejados del uso de herramientas de corte una varilla de empuje para la acción fina corte en una mesa de sierra y router. Siempre use protección para ojos y oídos y una máscara de polvo - sobre todo al cortar MDF como el polvo que produce es bastante desagradable.
