Paso 13: Montar un motor! (o un eje y motor)

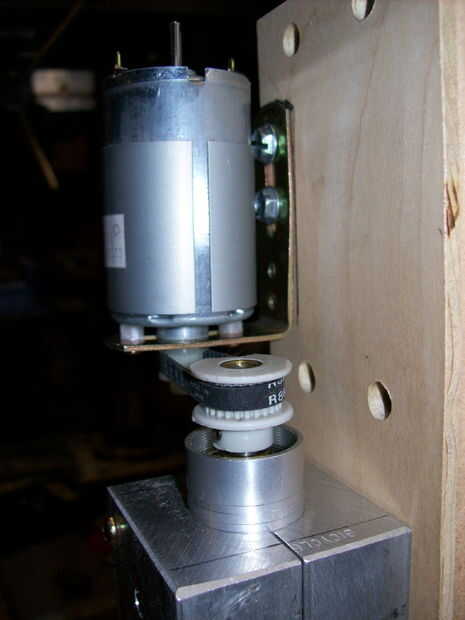

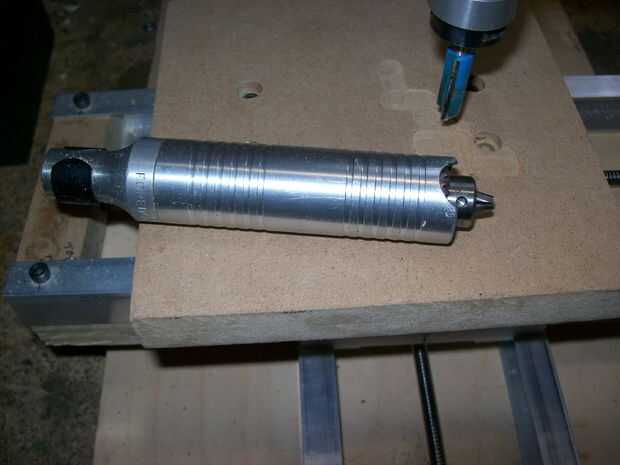

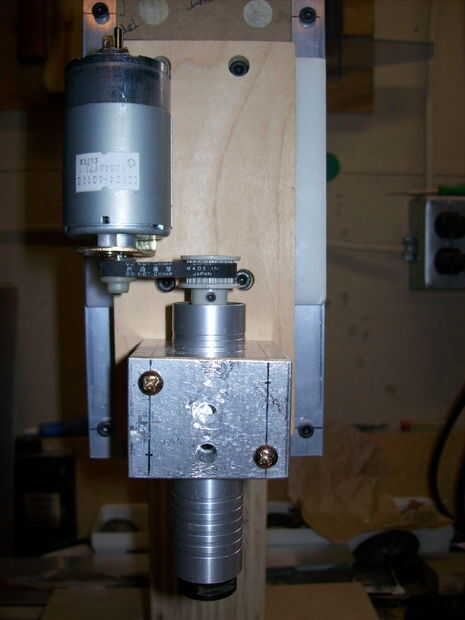

Me perforó un par de agujeros en el bloque y había montado en la placa del eje Z con dos pernos. Montaje del motor era una pieza de acero doblado que vino de una caja eléctrica. El motor está conectado a la pieza de mano con una correa pequeña que venía de una vieja máquina duplicadora, pero he encontrado que grandes anillos de "O" hacen un buen trabajo así-así que hacer correas de impulsión de aspiradora. Se quita el tapón del extremo de la pieza de mano y dispone de una polea de correa dentada para el eje de la pieza de mano-el eje es 1/4" de diámetro. Yo actualmente estoy trabajando en control de velocidad para el motor y a publicar una actualización que está terminada.
He encontrado un motor similar al que utilizo aquí. Es un motor de 12v como el tipo de los utilizados en un taladro inalámbrico. Tienden a ser muy duraderas y tienen una amplia gama de voltaje. Poleas y correas dentadas de la miniatura están disponibles aquí .
La otra opción es simplemente montar una Dremel herramienta no tiene que preocuparse de la tensión de la correa!

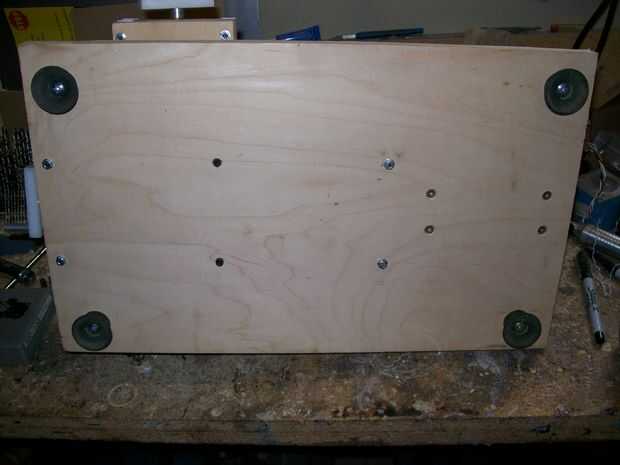

Montar unos pies de goma en la parte inferior de la planta y listo!

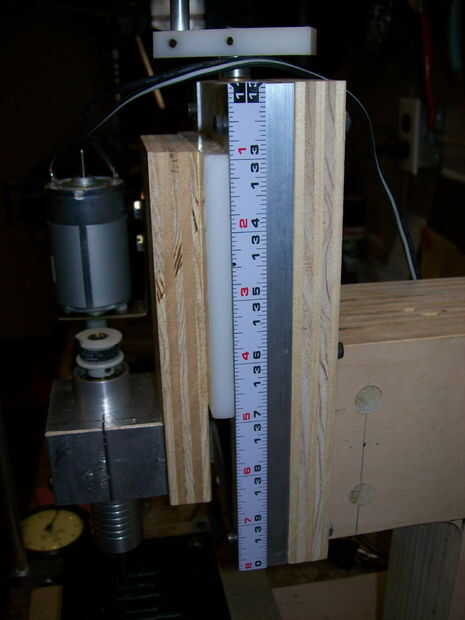

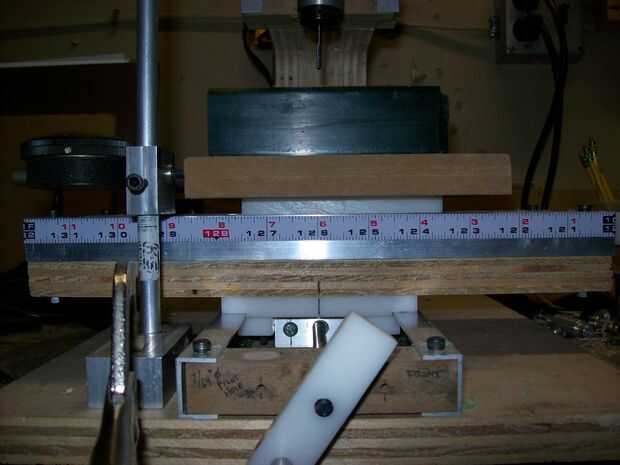

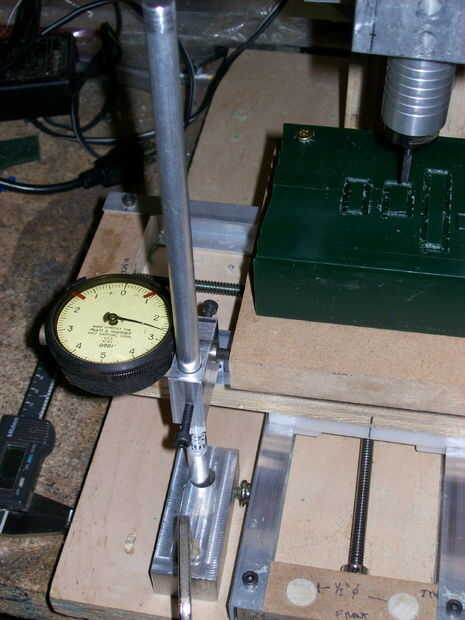

Añadir algún palo en escalas de la regla de metal para el canal de aluminio de cada eje-it hace realmente fácil conseguir medidas ásperas. También hice un soporte de indicador de dial que es posicionable así puedo obtener mediciones muy precisas de cada eje. El indicador de las medidas de la foto en. 0001" incrementos.
Voy a publicar la conversión CNC pronto junto con varias herramientas útiles como un dispositivo de indexación y fresado vise así que estad atentos...
