Paso 11: Montar las diapositivas a los rieles

Cortar las varillas ACME usando una sierra para metales-Asegúrese de limpiar los extremos de los hilos donde se corta la varilla. Utilice algunos bloques de madera o un paño envuelto alrededor de la rosca con la varilla ACME en un tornillo de banco para cortar para no dañar las roscas. Presentar una plana en la última 1/2" de la barra ACME-esto es para que usted pueda montar las manijas (o motores paso a paso) más tarde.

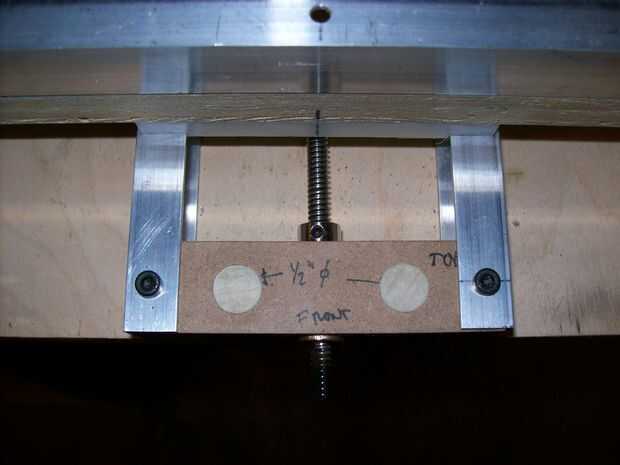

Montar las diapositivas mediante la eliminación de cada uno de los bloques del carril extremo. Deslice el portaobjetos en los rieles e Inserte la varilla ACME en el buje en el bloque de carril opuesto. Deslice el collar de retención sobre la varilla ACME. Ahora deslice el bloque rail en su lugar y asegúrelo con los tornillos que se quitaron.

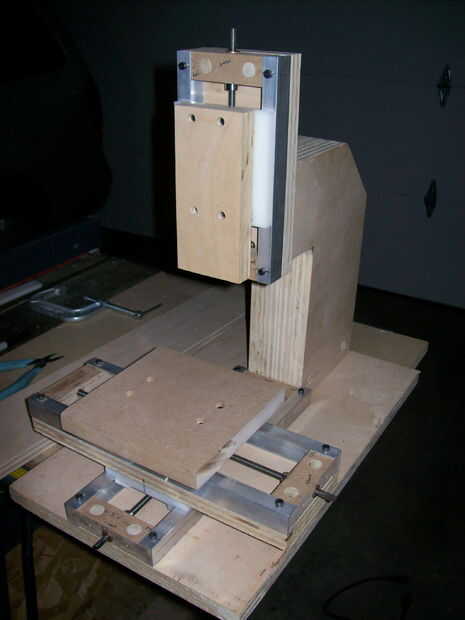

Monte el motor de madera contrachapada de 6 "x 2 3/4" tornillos de la placa base para el carro del eje Z utilizando 3/4" de largo. Asegúrese de que esté cuadrado!
