Paso 2: diseño

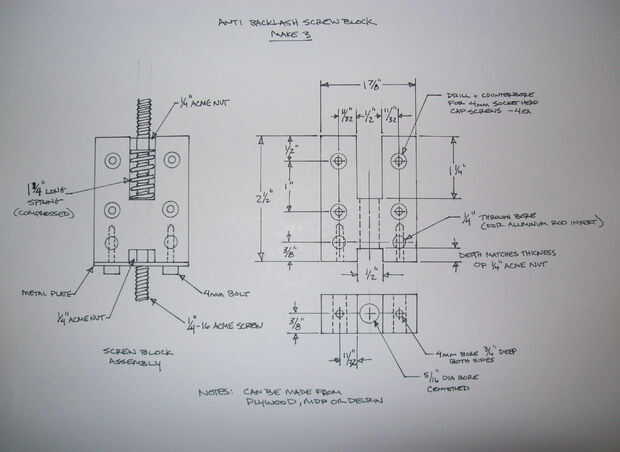

El diseño utiliza un anti sistema de reacción. Reacción es cuando usted voltea el mango hacia adelante y hacia atrás y la diapositiva cruzada no move-it que la pesadilla de muchos un maquinista y hace difícil hacer cortes precisos porque hay que compensar por ello. Es un poco más complicado construir el molino de esta manera en comparación con una sola tuerca ACME pero funciona muy bien y ha valido la pena el esfuerzo requerido.
Principalmente utilicé madera de abedul contrachapada y MDF para la construcción ya que es estable, plana y funciona bien en esta aplicación (también es lo que sucedió tener a mano!) Hay varias piezas que tienen madera pasador insertos-esto es porque al atornillar en la veta de la madera contrachapada no sostener tornillos muy bien en todo (ídem para el MDF). Las diapositivas están hechas de Delrin porque funciona bien en esta aplicación, es fácil de cortar y tiene los tornillos bien. Yo quería esto construir utilizando materiales que pueden comprarse en ferreterías locales. Hay algunas áreas donde se puede construir de manera diferente y te observo les improvisador.

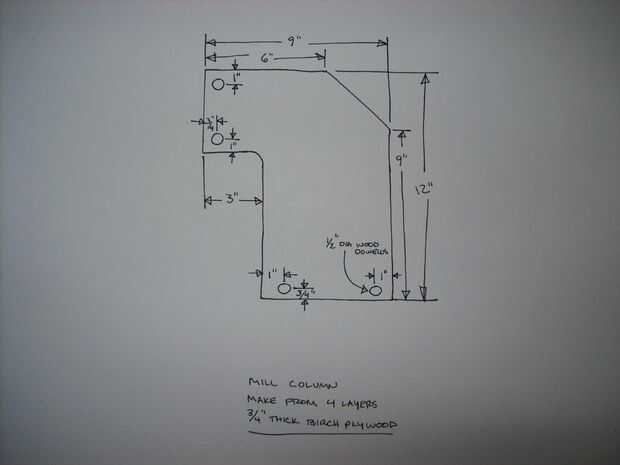

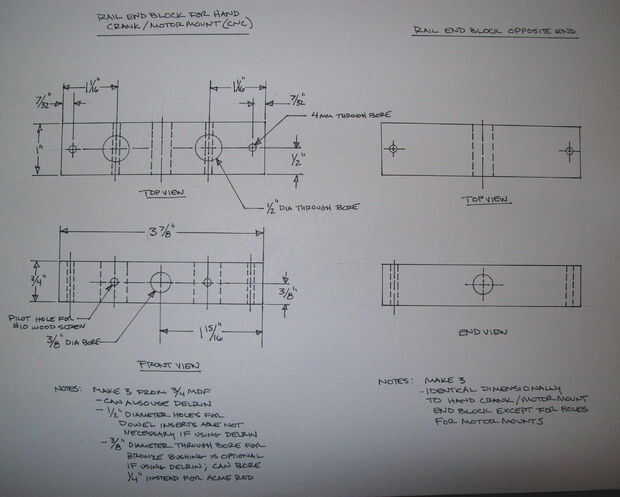

Aquí hay algunos bocetos de las piezas más importantes como una Asamblea detallado dibujo-el dibujo debe ser utilizado como una ayuda de la Asamblea general (muchos de los tornillos quedan fuera el plano para mayor claridad). Muchas de estas dimensiones pueden modificarse para adaptarse a las piezas y materiales que tengas disponibles. Lo más importante es hacer todo como absolutamente cuadrada, recta y plana posible.
