Cómo hacer un mini manual de la máquina de fresado CNC! (4 / 14 paso)

Paso 4: Hacer que los bloques de extremo

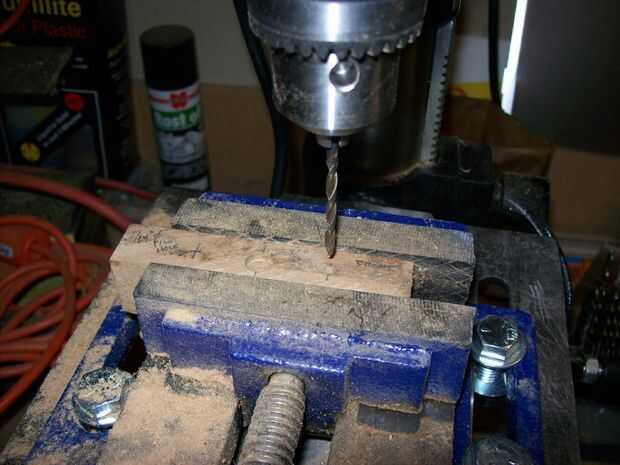

Tomar las seis piezas de corte bloques MDF (3 7/8 "x 1" x 3/4 ") y perfore todos los agujeros en ellos usando una prensa del taladro. Los perforé pares marcados-así estaría seguro de que se alineen correctamente.

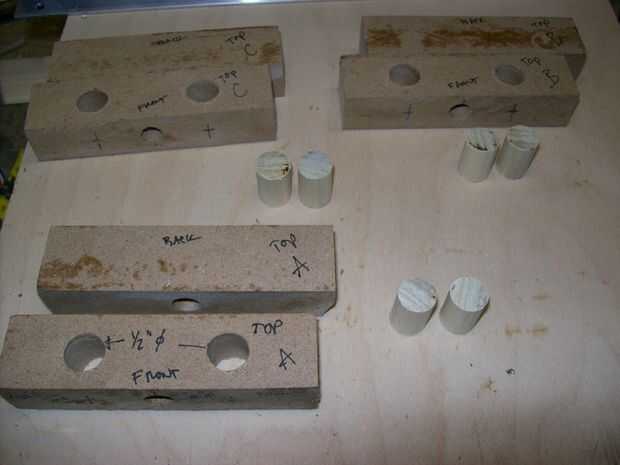

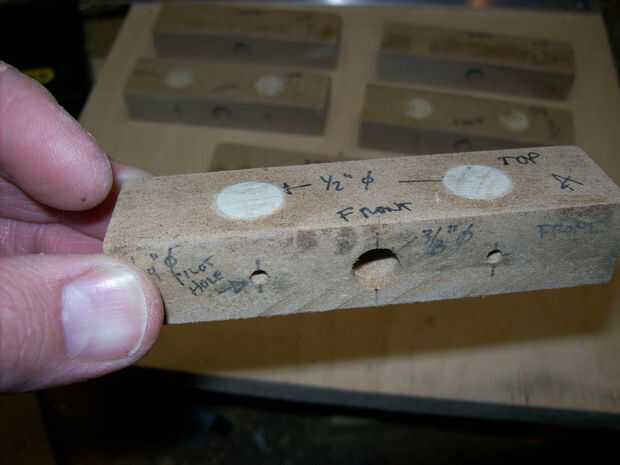

Pegamento 1/2 "x 3/4" largo clavijas en los orificios de las tres piezas. Estas clavijas de madera sirven como anclajes para el montaje que se monta más tarde el motor paso a paso así que si usted no quiere hacer el molino CNC listo que puede dejarlos. Si usted hace los bloques de Delrin entonces no necesita utilizar los rellenos de columnas ya que Delrin tiene los tornillos bien.

Pulse en los bujes de bronce en el orificio de 3/8" en cada bloque. Verifique el ajuste de la varilla ACME en cada buje para asegurarse de que gire libremente. El buje de bronce no es necesario si usted hace los bloques de Delrin - en lugar de ello perfore un orificio de 1/4" para la barra ACME (los actos de Delrin como el buje).
