Cómo hacer un mini manual de la máquina de fresado CNC! (14 / 14 paso)

Pasos 14: Conversión CNC

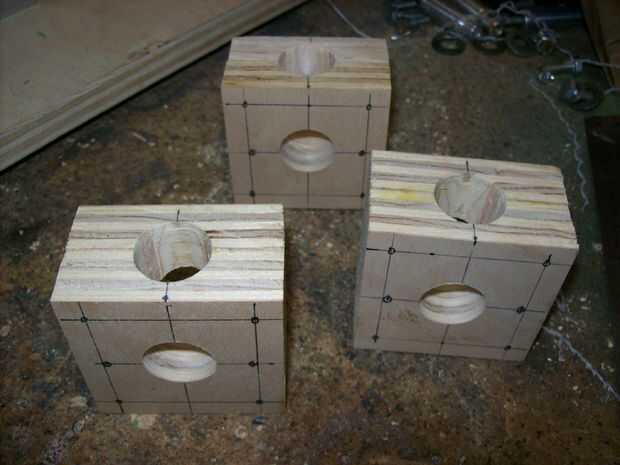

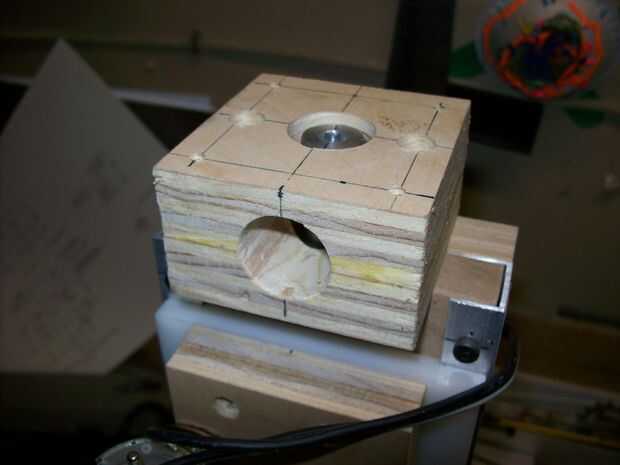

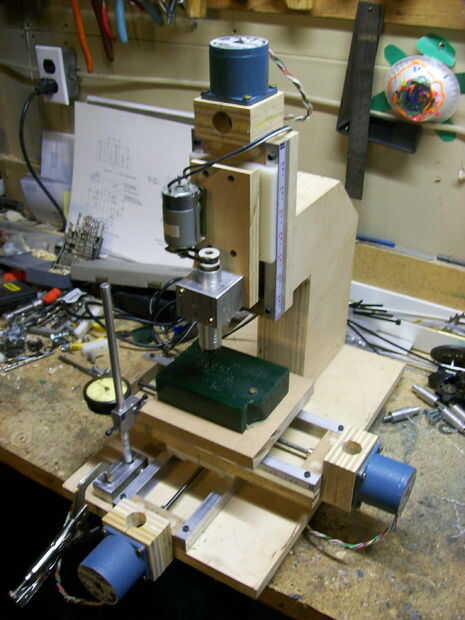

Conversión de la fábrica a CNC necesita hacer algunos soportes del motor paso a paso y motor acopladores. Hice cada bancada de dos 2 1/2" cuadrado 3/4" madera contrachapada gruesa bloques que están pegados juntos (usted podría también utilizar Delrin y hacer como una sola pieza.)

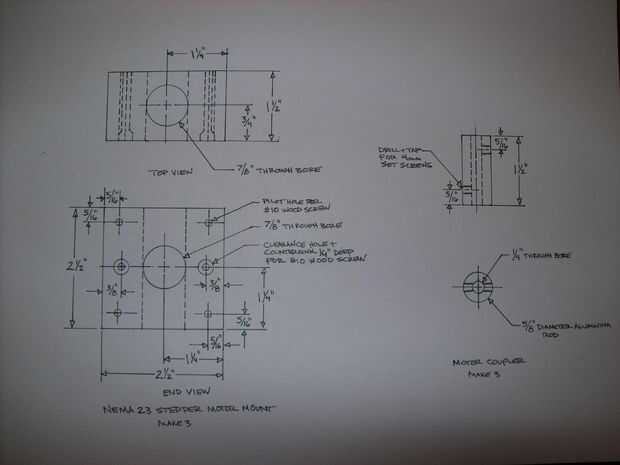

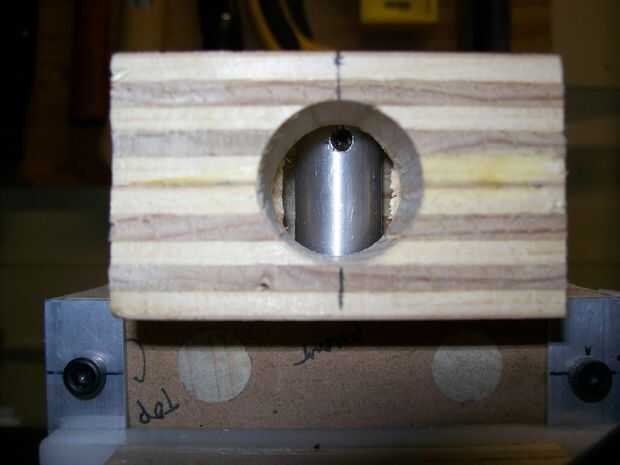

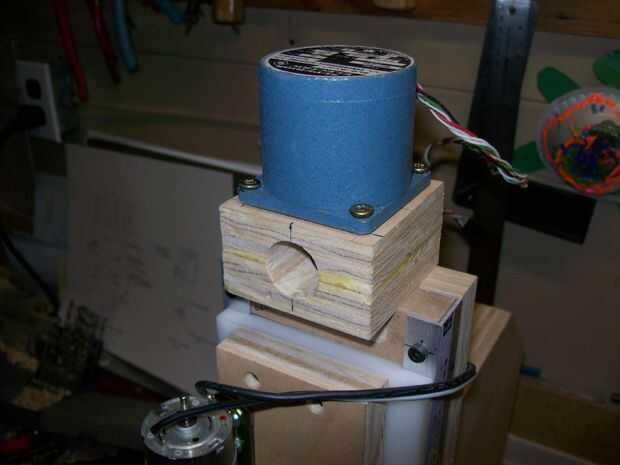

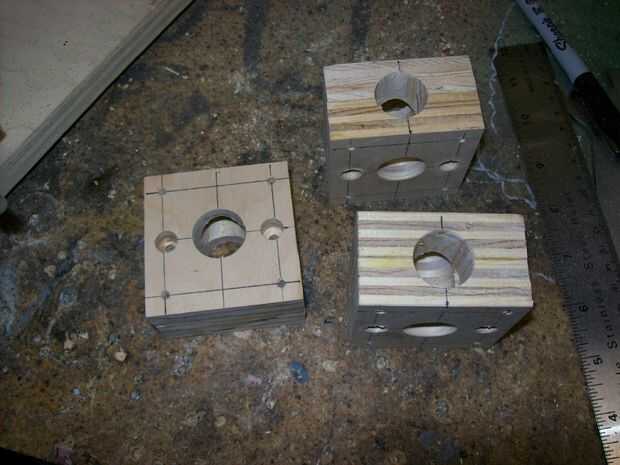

Los montajes son muy simple - sólo dos 7/8 agujeros aburridos a través de ellas usando un Forstner bit: uno (en la vista final del dibujo) es para que el acoplador del motor se deslice a través y el otro es por lo que se pueden apretar los tornillos en el acoplador del motor después de haber montado el motor. Hay cuatro agujeros para montar el motor y un adicional dos orificios para atornillar la bancada al molino.

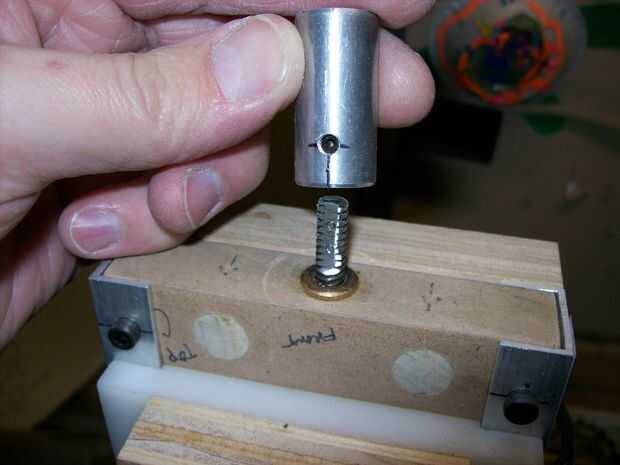

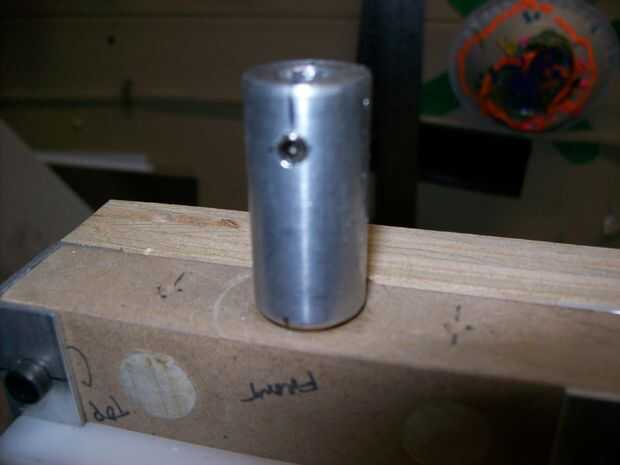

El acoplador del motor es apenas una 5/8" diámetro barra de aluminio con un agujero de 1/4" a través de ella y un par de set tornillos para sujetar el eje del motor de pasos y el tornillo ACME barra de plomo. Nota que la dimensión que se muestra en el dibujo para la longitud del acoplador motor es errónea debe ser 1 1/4" de largo. Usted puede comprar el motor acopladores aquí si no desea hacerlos usted mismo.

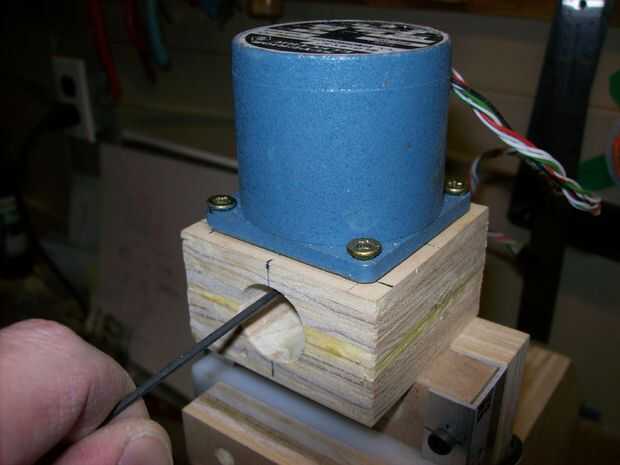

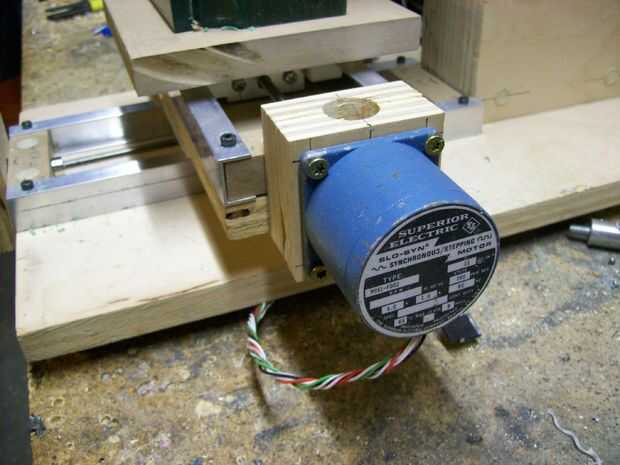

Los soportes están diseñados para aceptar un motor de pasos NEMA 23 tamaño estándar. Estos son muy comunes y se obtienen fácilmente. Compré el superávit de mina por $15 cada uno (no recuerdo donde). Los motores paso a paso se muestra son:
Superior Electric Slo-Syn
Modelo #M061-FD02
35 onzas en.
5V 1A
200 pasos por revolución

Yo todavía no he decidido qué CNC controlador va a utilizar pero me estoy inclinando hacia el Linistepper o el HobbyCNC ProDriver.

Ambos controladores son capaces de manejar un cuarto eje (algo planea agregar más adelante) y ha tenido críticas muy positivas. El Linistepper es un controlador de código abierto y hay un par de versiones diferentes de él flotando alrededor.

Cuanto puedo pagar un controlador te tengo un video de ella haciendo algunas piezas cool!
