Actualización 16.04.2015

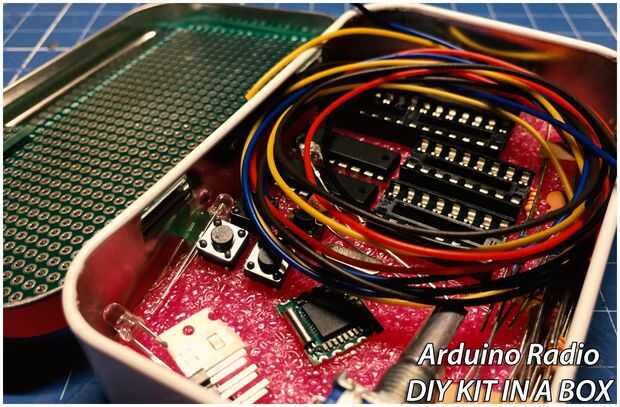

sólo pensaba cómo sería un "cool" kit look a como, por lo que conseguir una caja de la lata altoids comer todos el piensa dentro y poner todas las piezas necesarias dentro. ;)
un nuevo proyecto de Alemania vieja buena.
Algunos de los módulos de radio de FM muy populares había conseguido banggood.com y estaba pensando en cómo usarlos.
Encontré algunos instructables agradable sobre el 5767 té la mayoría de ellos utiliza una pantalla de LCD de NOKIA y algunos botones para cambiar la frecuencia o auto scan..., juzgar a las personas para aprender a usar el té 5767, pero me gustó ithem tanto era aburrido para mí sólo copiar otro trabajo y creo que lo que más pude crear con tal 5767 un té y un Arduino además de algunas otras partes.
Me gusta el LED, para ser honesto que soy adicto a los LED. Confía en mí que todo con LED es divertido.
Recuerdo aquellas viejas Radios de FM con una "perilla" a la vuelta de ajuste de la frecuencia y que muestra la frecuencia en un gráfico de barras como pantalla.
Tuve uno hace mucho tiempo era el indicador de la frecuencia fue de un solo LED.

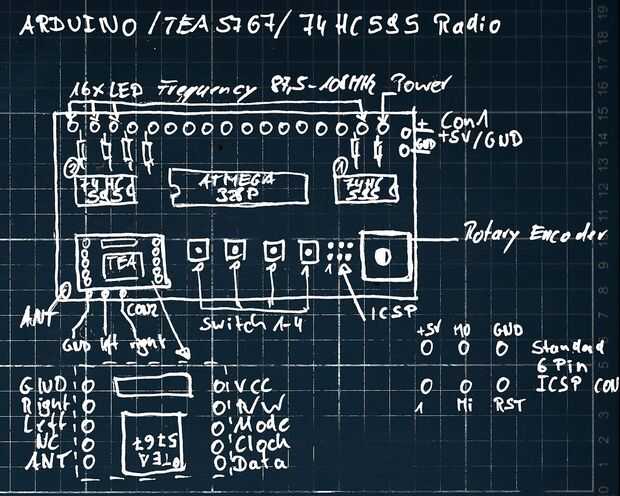

Así nació la Idea para mi propia radio FM...
1. se debe utilizar el módulo TEA 5767.
-fácil de conseguir y mucho material sobre el está disponible
-barato yo tengo la mía por alrededor de 1 € (5 x 5,33 €)
-fácil de manejar después de que la soldadura a perfboard un poco
2. se debe controlar por un Arduino o algo similar
-por supuesto es fácil prototipo, usted puede hacer algunas pruebas con un Arduino UNO y un protoboard
-IDE fácil de usar, mucho más easyer entonces el AVR Studio Software utilicé hace mucho tiempo.
-en mi diseño final será un ATMEL solo 328P con las más importantes piezas solamente no el Arduino entero.
-Recibí los ATMEL 328P también barato en banggood.com 5 normalmente por menos de 10€ no está preprogramadas con el bootloader de Arduino pero esto es fácil de hacer, utilizo mi mano USBAsp.

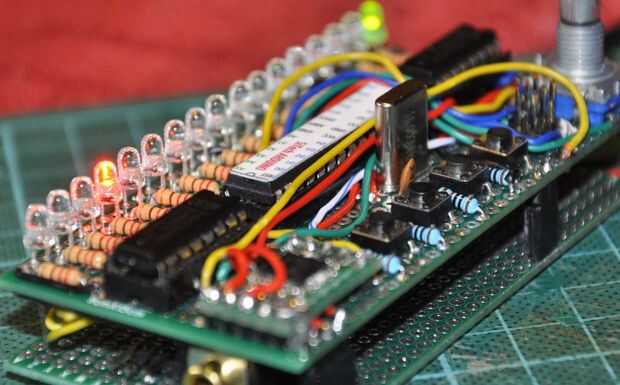

3. 2 x 74HC595 para controlar 16 LED
-como ya habia dicho me gusta LED tanto de
-más LED es mejor pero 16 debería ser suficiente
4. un LED para la energía
-nunca puede tener suficiente de LED
-tal vez que pueda utilizar más adelante para otra cosa
5. codificador rotatorio
-para ajustar la frecuencia totalmente estilo antiguo simplemente girando la perilla de
-es uno con un clic cambiar nunca ahora cuando se puede utilizar
5. Interruptores táctiles normales 3-4
-Quiero usar para la memoria de la estación
-en mi primer "firmware" la frecuencia de las estaciones será codificado hasta que entiendo como usar la eeprom en el atmega
