Cómo crear una impresora 3D grande utilizando una impresora 3D más pequeña - "Proyecto geométrico" (4 / 16 paso)

Paso 4: Armar el Hotend

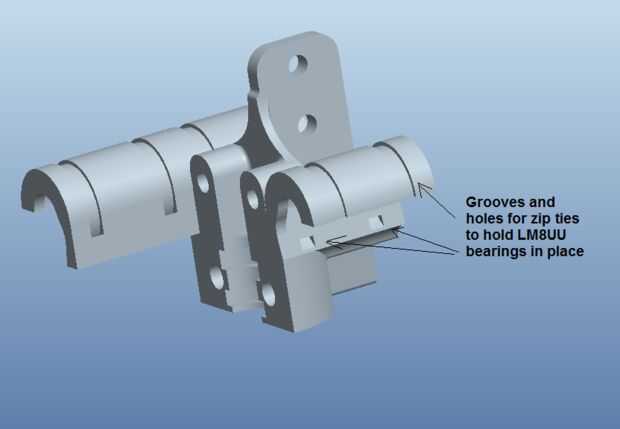

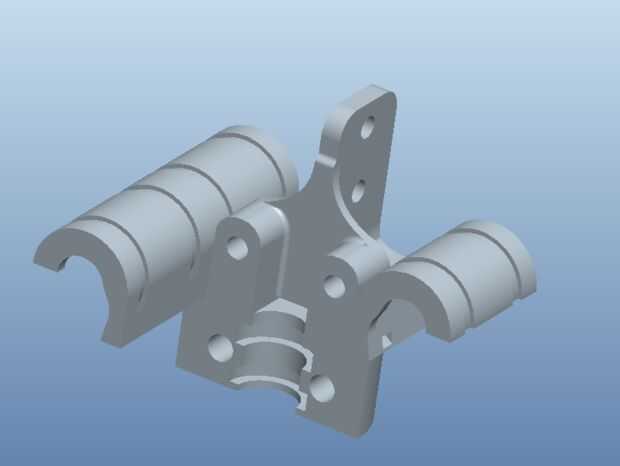

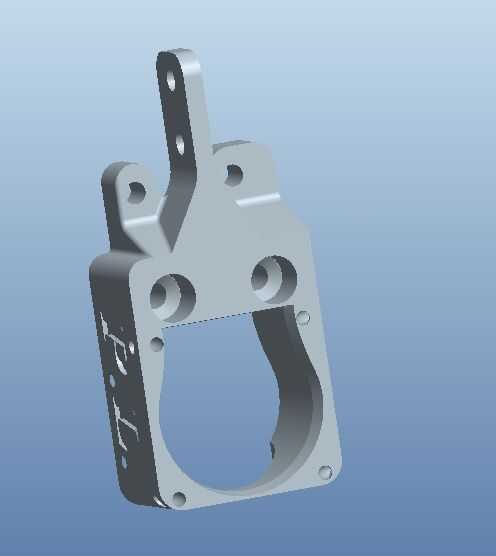

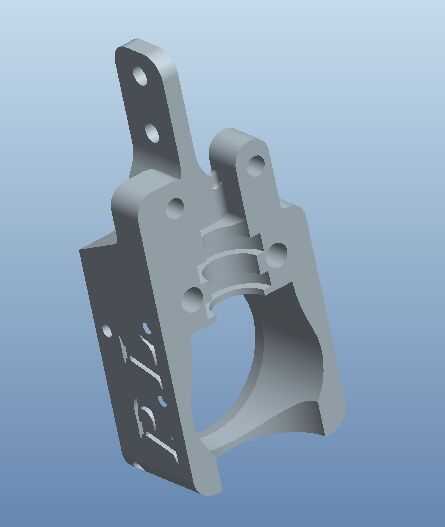

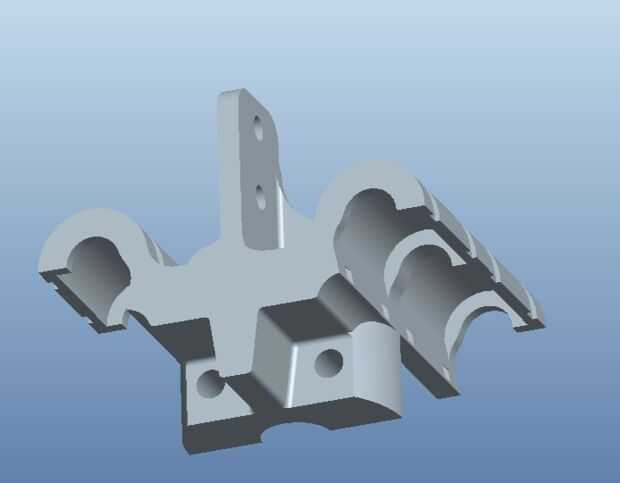

El carro de hotend consiste en dos pedazos principales (se proporcionan archivos .stl). El soporte principal todos los cojinetes de las casas y asegura la mitad de la hotend.

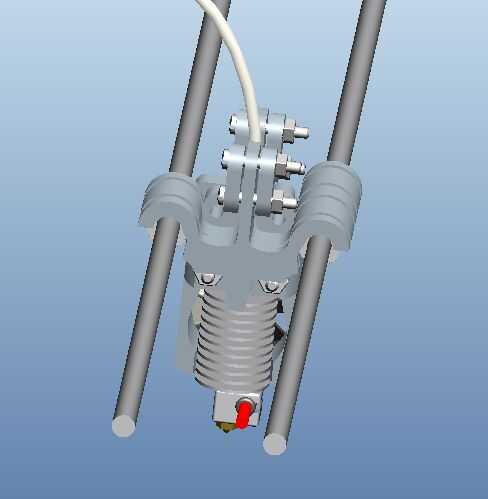

La hotend esencialmente es "intercalado" entre las dos mitades cuando montado completamente.

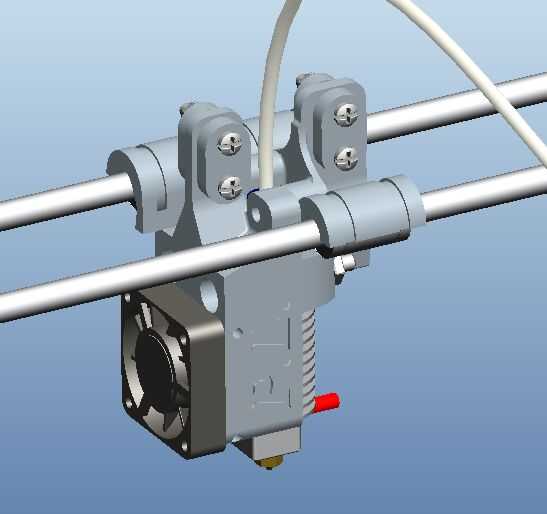

Los cinturones de la pinza en esta Asamblea con un total de (4) piezas de "gt2_belt_clamp". También hay espacio para montar un ventilador de 40mm utilizando lugares de tranquilidad zip empate en línea con los agujeros de perno.

--------------------------------

Hardware requerido para estos componentes son:

-Rodamientos (3) LM8UU

-(4) abrazaderas de plástico, para montaje del ventilador 40mm

-contador (2) 10-24 hundido tornillos de máquina, con una tuerca. Estos son los 2 tornillos inferiores "sandwich" que sujetan a la mitad el caso.

-(2) #8 x 1" tornillos de máquina, con una tuerca cada uno. Estos son los pernos de la mitad de 2 mayúsculas.

-(8) #6 x 1/2" tornillos de máquina, con una tuerca cada uno. Estos tornillos se utilizan para las pinzas de cinturón situadas en la parte superior de la Asamblea.
