Paso 3: Montar el cuadro

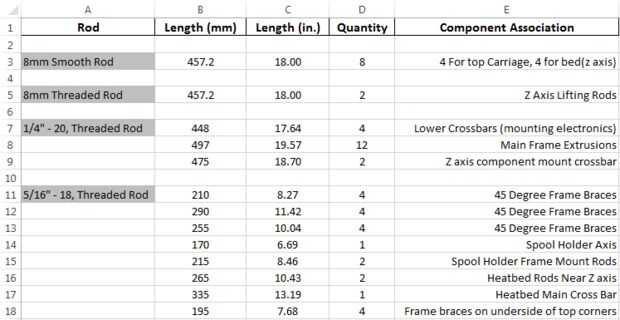

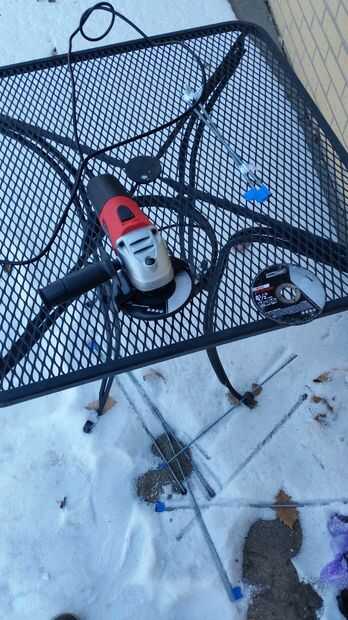

Ahora que tienes sus extrusiones de impreso, y sus barras de 1/4" roscadas cortan a la longitud, es hora de montar el cuadro.

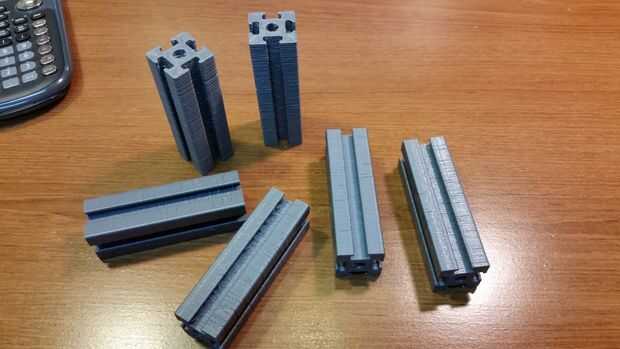

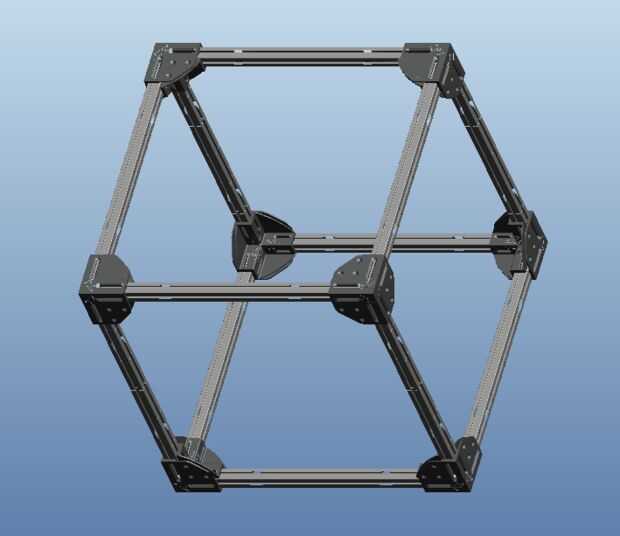

-Para crear la estructura básica del cubo, usted necesitará hacer 12 de los lados del marco. Cada lado del marco se compone de (6) secciones de perfil extruido. Las 6 piezas consisten en (4) piezas de "Extrusion_Main", junto con piezas de "Extrusion_w_insert" (2). Por favor refiérase a los cuadros incluidos en este paso para asegurar el correcto ordenamiento de las partes.

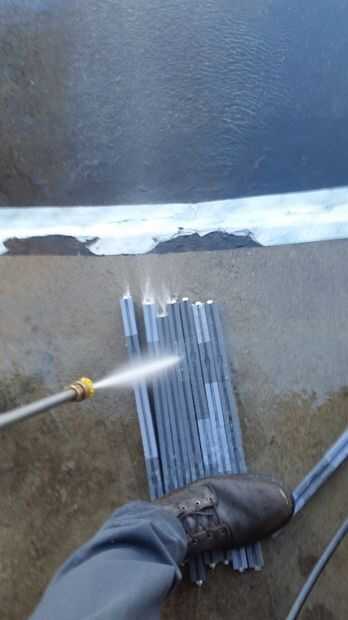

-Si usted ha utilizado espuma en las protuberancias, es el momento para limpiar cualquiera de la espuma residual antes de poner estas piezas juntas. También se podría utilizar una lavadora una vez montada (que funciona muy bien).
-Para crear una cara, necesitarás la varilla roscada de 1/4", dos arandelas y dos tuercas de 1/4". También necesitarás a algún tipo de llave, alicates o zócalo para apretar el hardware mencionado. Para una tuerca de 1/4 estándar ", necesitarás una llave o zócalo de 7/16".
-Comience por colocar una tuerca y arandela como se muestra en la imagen, en un extremo de la varilla. La tuerca debe tener compromiso de hilo, sin embargo cuanto más cerca hasta el final, mejor. Ahora, comience a apilar las protuberancias. Te recomiendo poner una capa fina de pegamento entre las secciones a medida que continúe agregar piezas de extrusión. Esto le ayudará a no sólo la fuerza de los lados, pero más importante, esto ayuda a garantizar que las piezas quedarán co-planar con los demás.
-Una vez has apilados los 6 en el correcto orden (véase el cuadro), coloque el otro 1/4" arandela y la tuerca en el extremo libre. Ahora, apriete la tuerca hasta que quede ajustado.
-Coloque el ensamblado sobre una superficie plana y apriete las tuercas de ambos al mismo tiempo. Ayudará si puede sostener el conjunto a la superficie para que las secciones que no gire al apretar las tuercas. Estas tuercas no deben ser mucho más "cómodas". Si ocurrió utilizar un % alto de relleno en las piezas de la protuberancia, que son capaces de apretar las tuercas un poco más ajustada.
Es importante tener en cuenta que apretar estas barras interiores principal puede no sólo romper las protuberancias, pero también puede causar las secciones a ser arqueado. Por esta razón recomiendo que apriete las tuercas para "colocar", seguido por un giro adicional 1/2" en cada extremo.
----------------------------------------

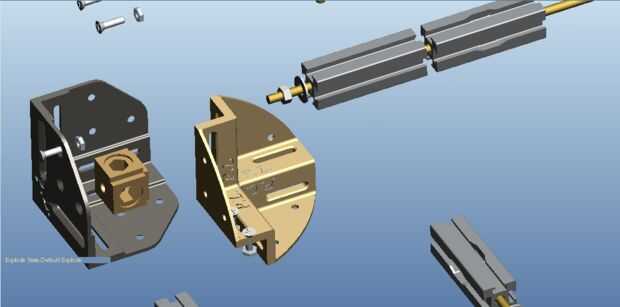

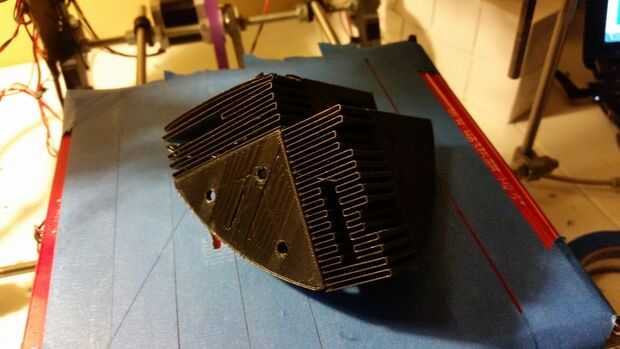

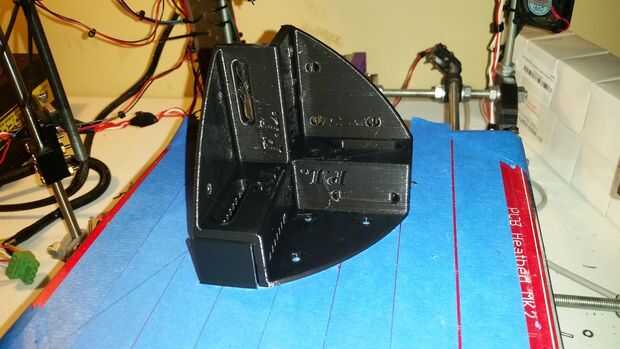

-Piezas de la esquina son para montar una vez que todas las partes. Las piezas de esquina montan como se muestra en el diagrama y están diseñadas para trabajar con tornillos de máquina de hundido de contador de 10-24 x 0,75". Se necesita (9) tuercas y tornillos por cada esquina, y si lo prefiere, usted puede asegurar las secciones estructura aún más utilizando los agujeros interiores provistos.
-Las ranuras exteriores se utilizará en el pórtico superior, por lo que es importante no utilizar estos agujeros en la parte superior.
--------------------------------------
El propósito de las "protuberancias con un pedazo que falta", también conocido como extrusion_w_insert.stl es proporcionar una manera fácil de inserción Tuerca cuando cualquiera de los componentes de montaje. Incluso si tienes la impresora totalmente montada, es probable que sólo tendrás que quitar una o dos cosas para colocar una tuerca en el cuadro donde desea.
-------------------------------------
Asamblea General de los componentes se muestra en la foto de arriba. Observe la vista seccional cruzada de la Asamblea de la estructura y el soporte. Estas protuberancias funcionan de manera similar a extrusiones de marco tradicional, sin embargo el costo de una tuerca de rosca máquina es mucho más barato de la especialidad inserta utilizan con extrusiones de aluminio.
-----------------------------------
El archivo llamado "alumex_midspcer_8mm" se utilizará en las abrazaderas de barra transversal de eje z. Uno de ellos es requerido por cada lado, para un total de dos piezas por conjunto de impresora todo.
