Paso 2: Comenzar a llenar de piezas con espuma (opcional)

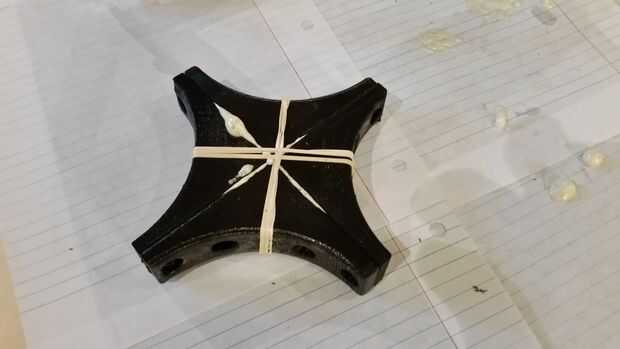

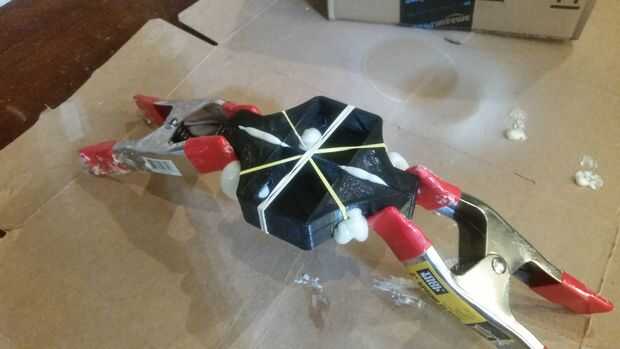

Si usted elige hacer el relleno de la espuma, esta es tu página. La idea general que he utilizado para ello fue hacer un agujero en la pieza una vez impreso, asegurándose de que dondequiera que perforé el agujero ocultarse una vez montado. Esto era algo fácil, un patrón general a notar es que los soportes que se acoplará hasta el marco por lo general tienen una superficie plana. Dado que generalmente hay al menos dos de estos tipos de piezas de la impresora, taladrar el agujero en la parte "trasera" (plano de montaje en superficie), se llenan de espuma y alguna manera sujete las piezas juntos. Usé una variedad de pedacitos de taladro de 2mm - 3mm dependiendo de la parte. Las protuberancias son las únicas donde querrá uno de los pedacitos más pequeños ya que perforará en el extremo de la extrusión.
Junto con la espuma, se utiliza varilla roscada de 1/4" a través del centro de las protuberancias. La espuma agrega una cantidad significativa de rigidez a la pieza de extrusión, mientras que la varilla roscada sujetan las piezas. Además de simplemente sosteniendo juntos el las secciones de la protuberancia, las varillas roscadas son también en compresión. Esto endurece la Asamblea aún más y aumenta la fuerza total de la impresora cuando se hace correctamente.
** Me gustaría mencionar que esta espuma puede usarse en un área bien ventilada y es muy pegajosa y difícil de lavado de las manos. En otras palabras, te recomiendo usar a algún tipo de guantes de látex mientras se hace este paso **
-------------------------------------

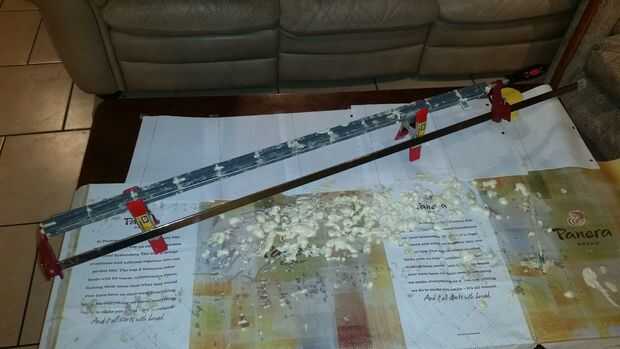

Para las extrusiones, compré una abrazadera de madera barata de la ferretería y era capaz de hacer 12 en un momento. Si no has cortado la varilla de 1/4, no. Para mantener las protuberancias recta manteniendo la abrazadera comprimida en ellos, corrí un 1/4" a través de los centros. Una vez que la espuma se seca en un día, puede fácilmente tirar las piezas de esta barra y utilizarlo para rellenar más protuberancias y finalmente en el producto acabado. Wahh-lah, una herramienta y un producto final (puntuación!). Desde que compré mi barras en longitudes de 3 pies, apilados 12 (12 * 80mm altura = 960 m m largo = 37,795"). Esto es importante porque la barra no debe pegarse el final al sujetar, desea que la fuerza sólo en las protuberancias, dejando la función de la barra para simplemente mantener los orificios de la protuberancia interna concéntrica. Usted puede utilizar más 1/4 barras como se muestra al exterior, para ayudar a evitar el arquear al comprimir las protuberancias.
** Una opción alternativa a la abrazadera de madera (para las extrusiones) es pasar la varilla de 1/4" a través del centro, asegurándose de que la longitud de la varilla es más larga que la longitud total extrusión apilado, coloque una arandela y una tuerca a cada lado y apriete. Estos no es necesario ser super apretado, apretado hará el truco. Dependiendo de su % de relleno, se corre el riesgo de romperse bajo demasiado force.* *
Taladrar 4 orificios en un lado de cada extrusión de la espuma. Luego sería inyectar una pequeña cantidad, esperar e inyectar más. Una vez que usted experimente un poco obtendrás una sensación para él. La idea es perforar los 4 orificios en un lado, así cuando acoplado a la curación, la espuma tiene dónde ir además ampliar dentro y aumentar la rigidez de la pieza. Tener tantas protuberancias que ver, con 4 orificios cada una, esto fue una buena excusa para hacer una sencilla herramienta para ayudar en la eficiencia del proceso.
--------------------------------------

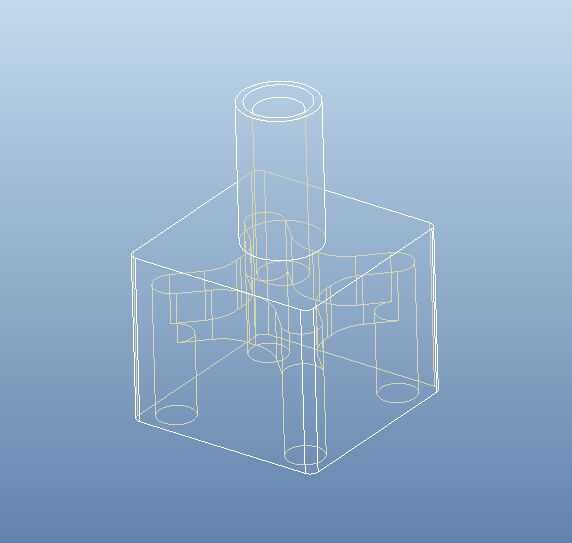

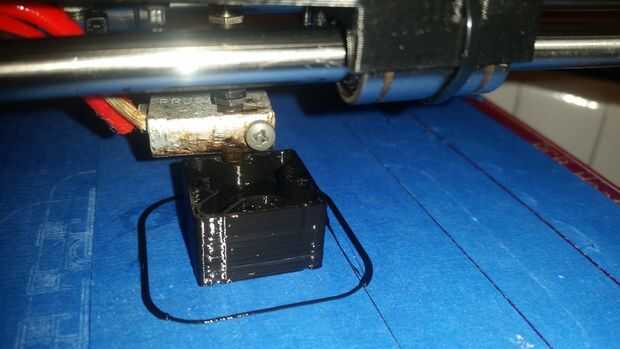

Para crear el inyector de relleno especial (opcional, pero se ahorra una cantidad considerable de tiempo), descargar los archivos .stl y montar como se muestra (utilicé pegamento). La boquilla especial actúa como un divisor de 4 vías; simplemente fije incluye inyección de lata de paja en la entrada de la boquilla, mate a la extrusión y se llenan de espuma.
Recomiendo crear algunos de los inyectores porque la espuma puede ser un problema limpiar hacia fuera y volver otro día, que se dice bajo el supuesto de que no estamos llenando todas las protuberancias al mismo tiempo.
Las piezas para imprimir y hacer una tobera son:
-foamfillertool.stl (1)
-foamfinenozzle.stl (1)
-(4) foamfiltertab.stl

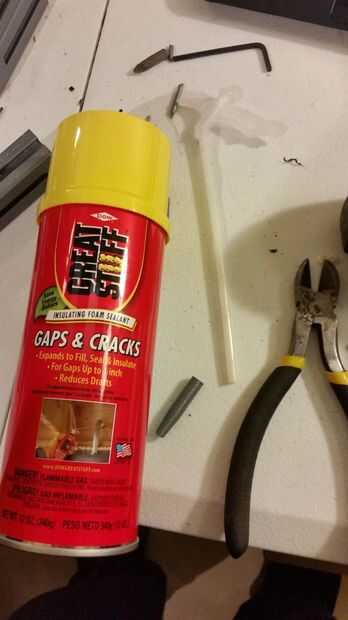

La espuma que he utilizado puede encontrarse en varias tiendas de hardware de lo que he notado. Generalmente se utiliza como un relleno sellador BPA de crack y tiene propiedades bastante decentes en cuanto a extensión y dureza total cuando está curado. Una cosa a destacar es la etiqueta de advertencia de inflamables. Esto significa que no recomiendo usar este en las partes expuestas a altas temperaturas (extremo caliente y Heatbed principalmente). Aquí es la espuma que elegido, sólo utilicé dos latas cuando edificio la impresora entera, que me copia total de $5 para las dos latas.
