Cómo crear una impresora 3D grande utilizando una impresora 3D más pequeña - "Proyecto geométrico" (10 / 16 paso)

Paso 10: Montar el soporte para carretes

Actualización: He revisado el portacarretes para un diseño mucho más simple. He guardado los archivos originales de diseño aquí en caso de que prefiera que uno. El original es por lo general, más de lujo. Sin embargo, si intercambio filamento regularmente, el nuevo diseño lo supera. Hice la segunda versión de soporte de carrete después de utilizar mi nueva impresora de V2 de Max de Rostock (donde la inspiración del diseño vino de).

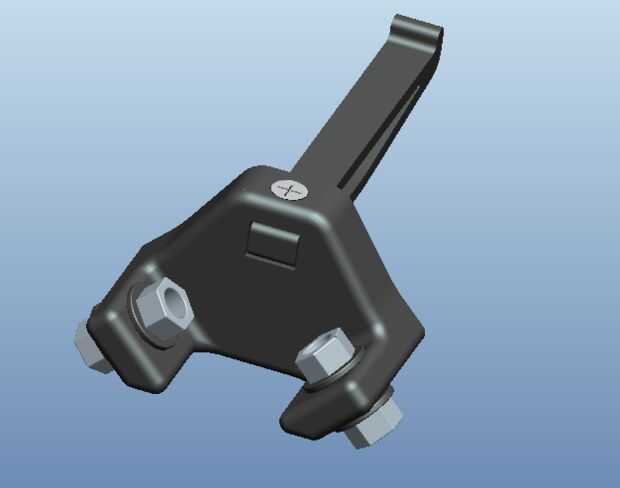

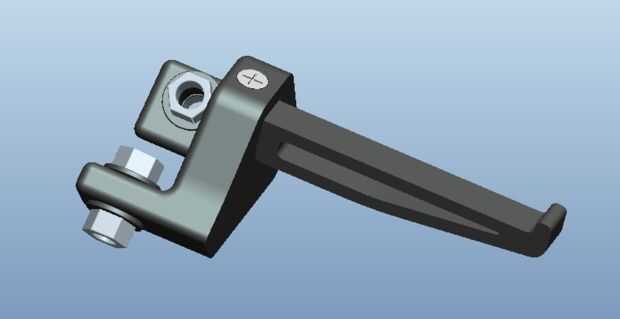

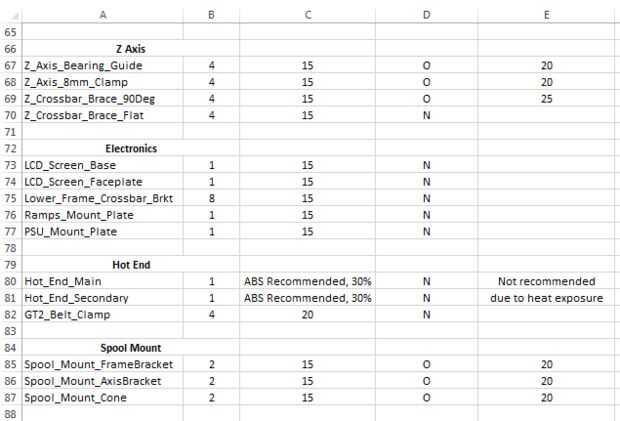

Para la nueva versión, todavía utilizará el mismo dos barras en ángulo de 45 grados y tendrá un tornillo de cabeza avellanada de 10-24 como en otras partes de la impresora. La longitud puede ser en cualquier lugar de 1" a 1.5" para que funcione. En cuanto a las piezas impresas, la segunda versión utiliza dos partes impresas como se ve en la fotografía.

------------------------------------------------------------------------------------------------------

Montaje del soporte del carrete es más bien hacia adelante, las imágenes ilustran la mayoría de lo que se requiere. El conjunto de sujetador de la bobina requiere lo siguiente:

-rodamientos (2) 608, utilizados en las arandelas de "cono" de bobina cónica.

-(10) 5/16 tuercas y arandelas

-(2) 5/16" roscadas Cañas, cortadas a una longitud de 215mm (8,46"), para el montaje de marco soporte de carrete

-(1) 5/16" varilla roscada, cortada a una longitud de 170mm (6,69"), para el eje de soporte de carrete. No tengas miedo de hacer esto un poco más largo, la longitud más larga le ayudará con la variación en los diseños de la bobina del filamento procedentes de diferentes proveedores

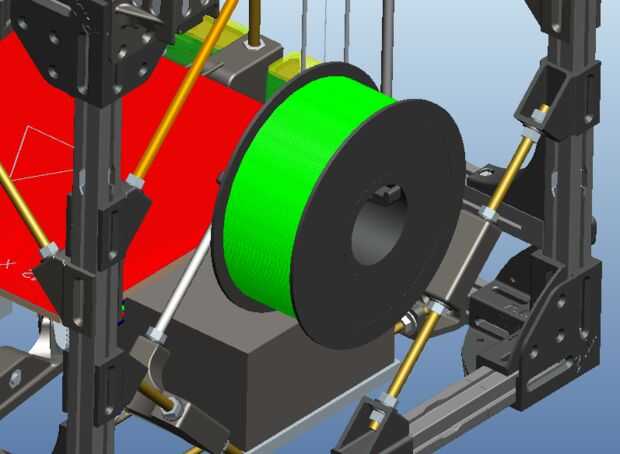

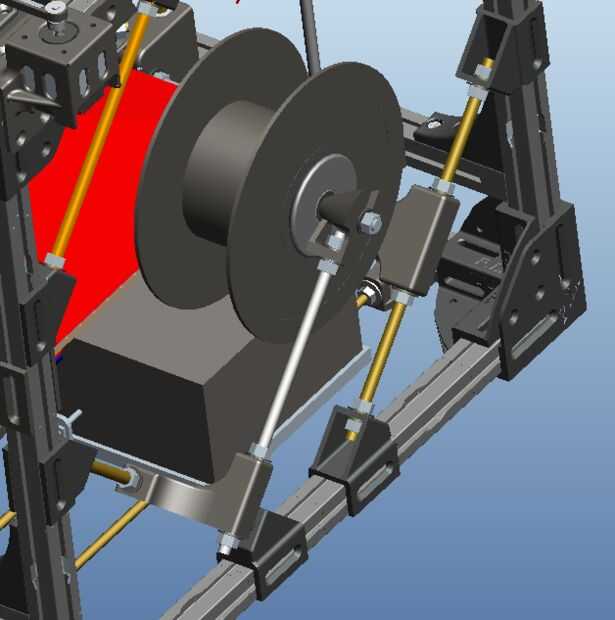

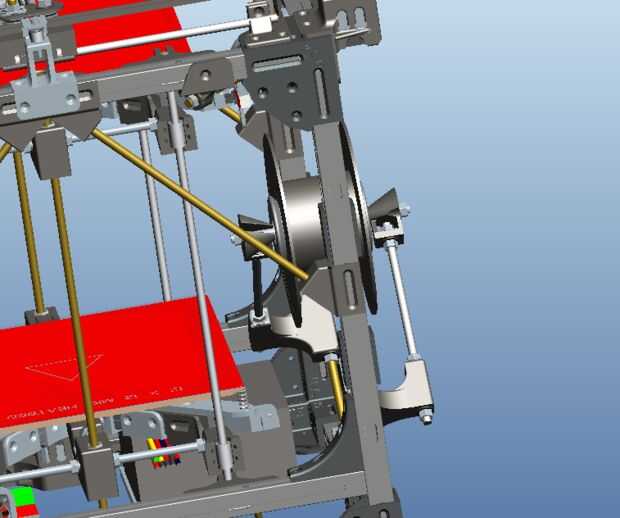

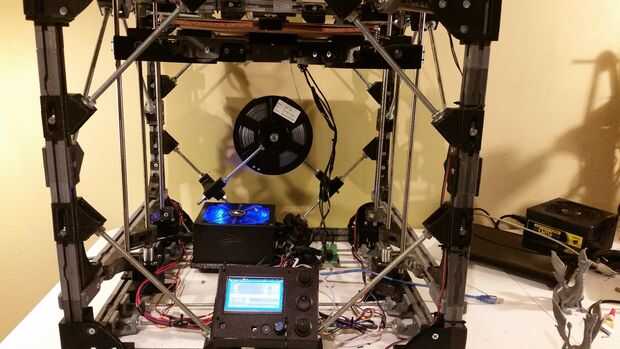

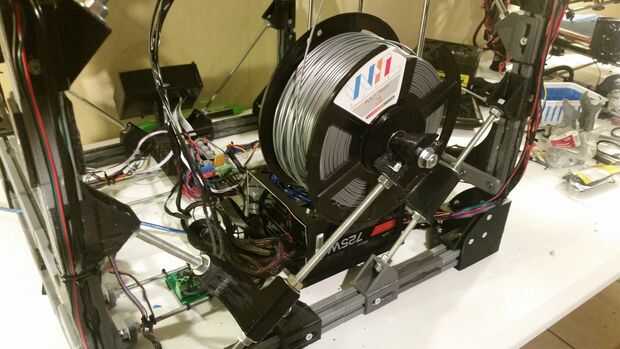

El portacarretes se monta como se muestra en la parte posterior del marco. Una vez montado, el carrete debe ser capaz de girar libremente sobre el cojinete. Es bien y algo beneficioso, sólo apretar todas estas tuercas dedo apretado. Esto permite cierta libertad de movimiento al colocar el carrete y carrete montaje montaje.
