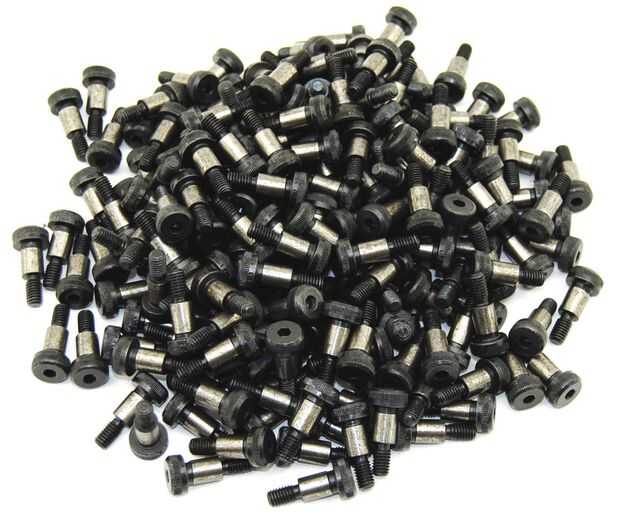

Paso 13: Las partes giratorias: con tornillos de hombro
(Escápula es el sustantivo colectivo correcto para el tornillo de hombro).
Los tornillos de pivote son agradables por varias razones:
Son tierra de la precisión
La superficie lisa de un tornillo de hombro es perfecta para asientos de cojinetes, elementos rodantes y sólido. Rodamientos sólidos (los "bujes") se hacen más resbaladizos interactuando con una superficie lisa, y los hombros son diámetros acercarse a-0.0003 "el tamaño nominal para que resbalón en teniendo razas bien (se hacen más pequeñas a propósito para hacer esto, por lo tanto, mi falta de ±)
Pueden tomar cargas de cizalla más eficazmente
Mientras que regular pernos y tornillo pueden técnicamente algunos esquileo (hacia los lados, imaginar haciendo un movimiento de presión con el pulgar y el índice), los valles de los hilos de rosca son todas bandas de estrés y hacerlos ineficaces como las juntas de pasador, especialmente para cargas cíclicas. El hecho de que los tornillos de hombro son ayuda a Lisa porque se dedica a la más material, y por lo tanto hay menos puntos de alta tensión.
Se hacen al fijos, pero numerosos, de longitudes
Es casi como diseñaron estas piezas para fijar mecanismos poco juntos. Se hacen típicamente en incrementos de 1/16" hasta 1/2" y 1/8" al respecto hasta 2", luego cambiar a 1/4". En métrica, el incremento suele ser de 2mm a 20 mm, entonces 5mm desde allí en. Básicamente lo que esto significa que vas a encontrar al menos un tamaño de lavadora o cuña que se espaciar su carga perfectamente. La cabeza del tornillo mantiene la carga retenida por un lado y el material roscado en el otro.
Una forma para aumentar la resistencia al corte de una Unión del tornillo de hombro aún más es ensanchar el orificio taladrado para el debe diámetro medio por lo menos un diámetro del tornillo del tornillo. Esto hace que el material tome parte de la carga de flexión en vez de transmitir a las roscas.

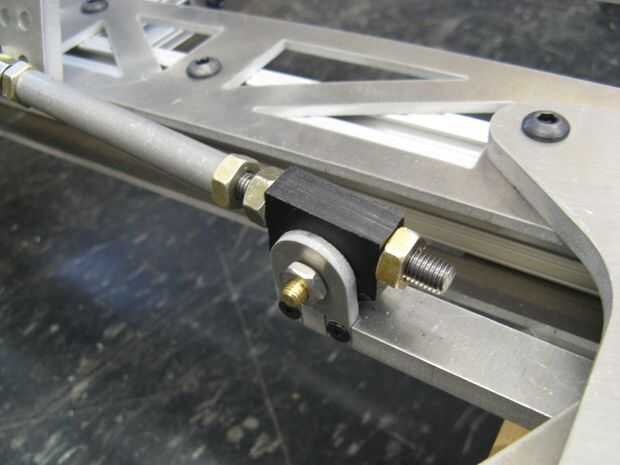

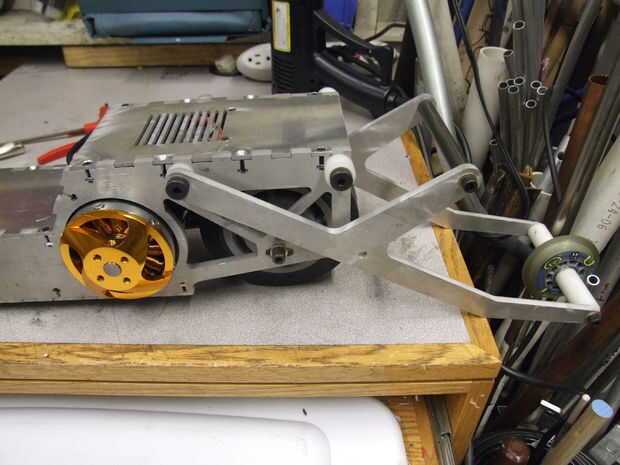

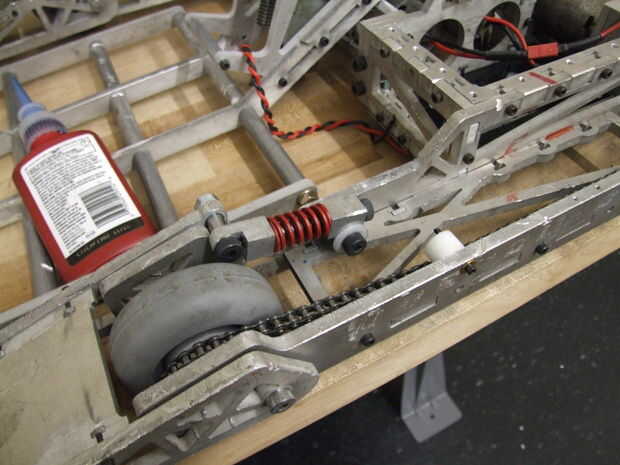

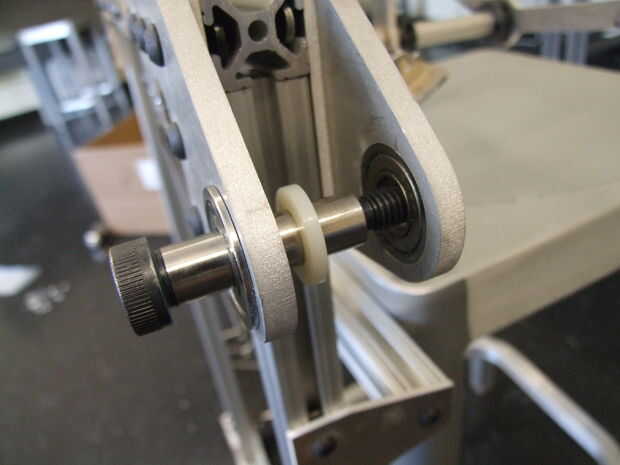

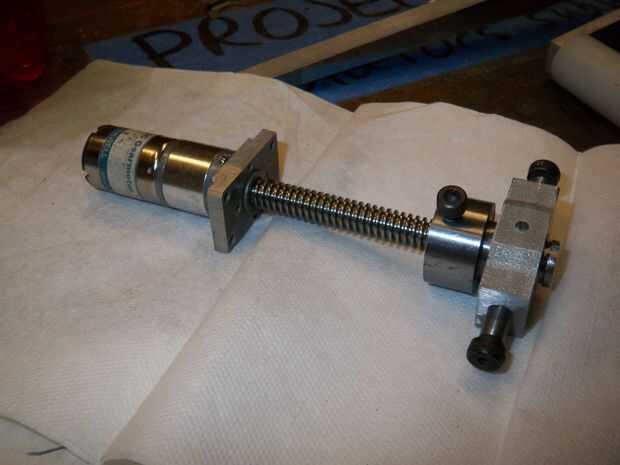

Pivotes de dirección de Chibikart son tornillos de pivote realmente gigante. Utilizar tornillos de hombro bastante ampliamente, por lo que todas estas fotografías serán aplicaciones de ejemplo.
