Paso 16: Colocar a piezas giratorias: árboles muertos y la costumbre del perno círculos
Escoger sus piezas por lo que tienen pueden tener un denominador común del eje
Una de las únicas maneras que he podido hacer la configuración de eje muerto remotamente concéntricos (en los días antes de chips que fluye libremente de Fresadoras) fue para asegurarse de que las partes podrían taladradas, acuñadas por o modificadas de otra forma para golpear el mismo diámetro de eje. Entonces, el eje fue utilizado como la función de alineación mientras que los agujeros fueron perforados y tornillos secuencialmente (para bloquear ese montaje ubicación en el lugar). Si varios agujeros se perforan a la vez, lo más probable es la parte cambiaría entre las operaciones y ya no se alineen los orificios. Liberal uso de bujes de bronce y plástico para adaptar los agujeros también era común.
Aproximación métrica con pulgadas ayuda a resolver muchos de los problemas de fijación que experimentado. Los sistemas de energía de scooter guían realmente tiene más trucos "hack mecánico al azar", así no duplicarlas aquí.
Uso de plantillas impresas

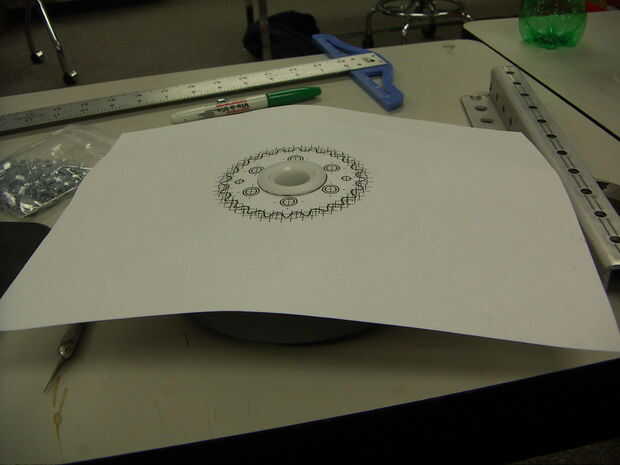

Sí, esto funciona! Creación de 1:1 escala de dibujo de la parte con el patrón de agujero deseado y póngala sobre la parte, usando un jefe circular o eje como una guía de alineación. Centro de todos los lugares necesarios, retire la plantilla y taladro perforar en consecuencia. Asegúrese absolutamente la plantilla impresa escala 1:1, o que eres menos constante entre las partes.

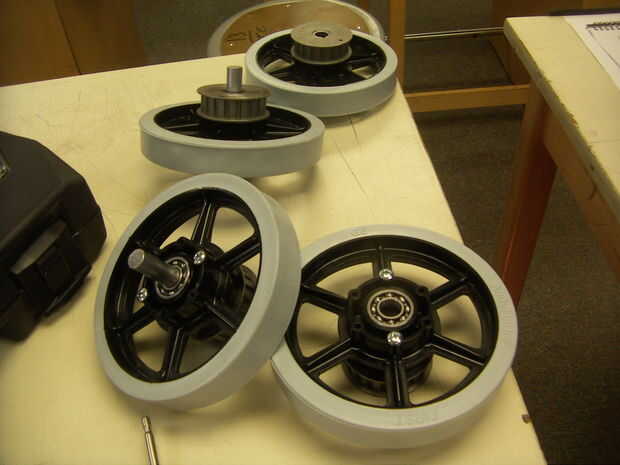

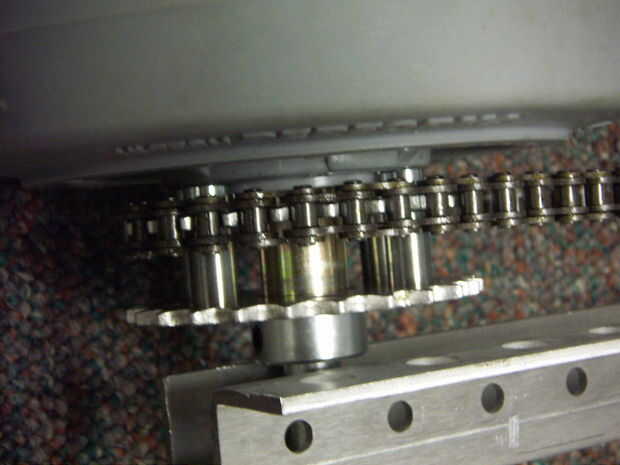

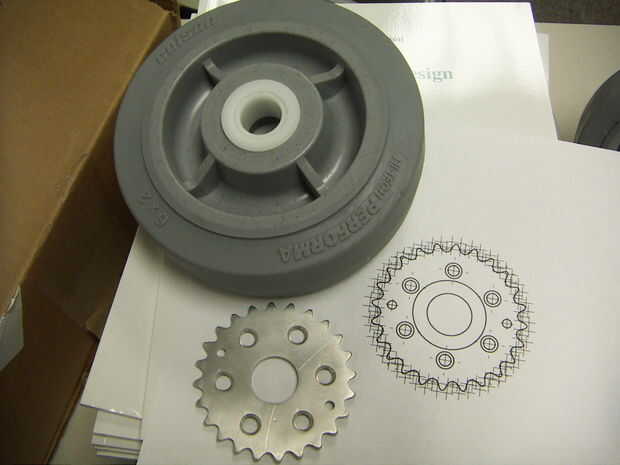

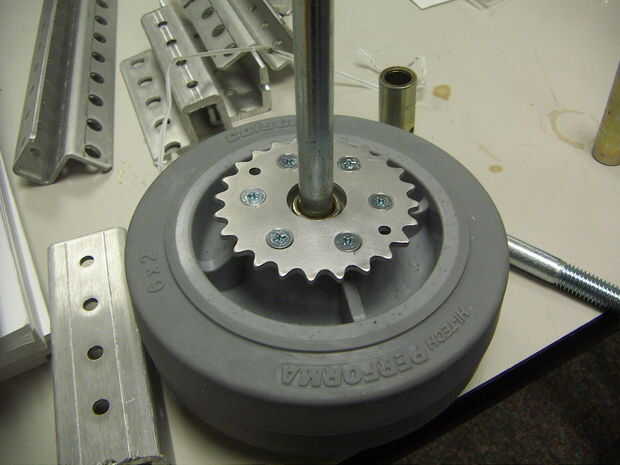

Las 3 primeras imágenes muestran este proceso a algunas 6" ruedas industriales ruedas que mi primer robot de competencia 2006. Los piñones se compraron partes AndyMark , y el perfil se generó utilizando Autodesk Inventor (de momento, McMaster-Carr no tenía archivos descargables piñón CAD!)
Con alineación escrupulosa y que fueron muchos los pernos (6 o más), estos piñones casi libre más concéntricas a las ruedas de la rueda rodamientos propios para su eje - siendo un lanzador de industrial, precisión no fue alta en la lista de prioridades cuando se hicieron.
Usando una parte de la plantilla de la otra
Es a menudo el caso que una de sus partes ya tiene un patrón de agujeros que es útil. En este caso, es sustancialmente más fácil ir a la ciudad con separadores y distanciadores. Suponiendo que la parte de acoplamiento ha sido acuñada hasta un diámetro de eje común y las dos partes alineación con dicho eje, entonces usted literalmente puede perforar hacia abajo usando el agujero y parte como una plantilla. Hay dos maneras comunes que he usado esto:
- "Hoyuelos" todos los agujeros antes de retirar la parte-a-ser-taladrar y taladrar los orificios de todo por separado. Esto se hace mejor si al menos tienes una prensa del taladro para que los agujeros pueden ser perpendiculares.
- Taladrar un agujero completamente, espigado (o roscar y fijación), luego otro agujero de perforación. La colocación incremental de sujetadores mantiene las piezas de desplazamiento, como avisado previamente.
Láser o chorro de agua corte de plantillas
En los días de fácil acceso de herramienta RP, se puede hacer, o han hecho, plano perforación o perforación de plantillas para sus piezas. Éstos pueden hacerse de un material de estructura para utilizar directamente con una de las partes, en cuyo caso es más o menos una placa adaptadora. Plantillas no tienen que ser utilizados exclusivamente para la alineación, se puede utilizar en el montaje final después de la modificación.

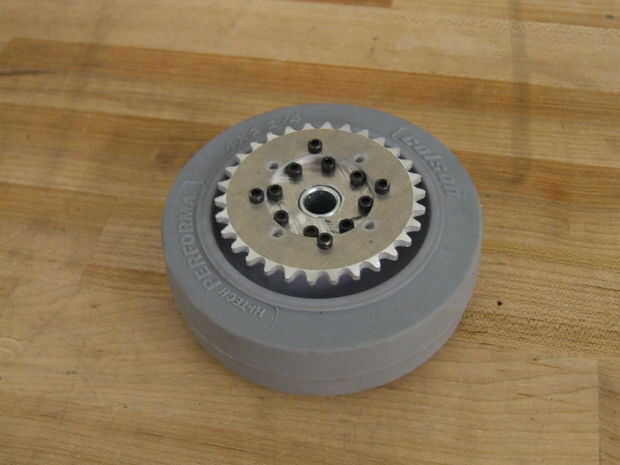

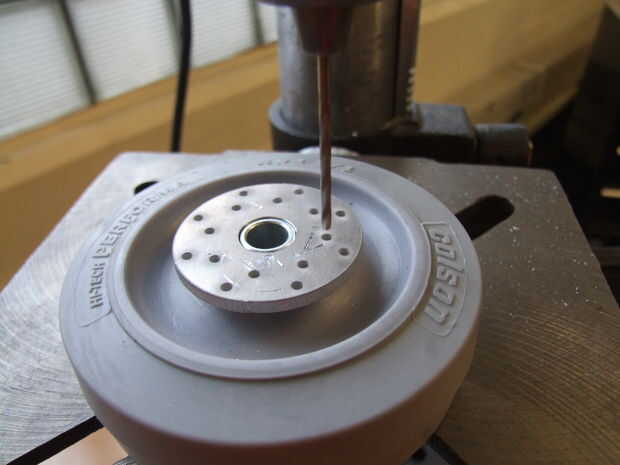

Por ejemplo imágenes 6 y 7 se toman de la Chibikart instructable y mostrar el proceso del disco redondo como una perforación característica de alineación, donde cabe firmemente sobre la manga de cojinete de la rueda y luego presentar la pieza hacia fuera a actuar como un adaptador del cubo. Toda sección de Chibikart es realmente absolutamente pertinente a este paso, por lo que es digno de una lectura su propio.
