Paso 3: Dedo juntas para ángulos no Perpendicular

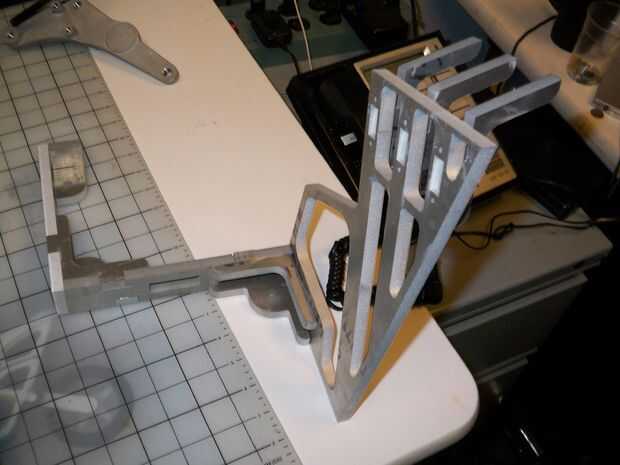

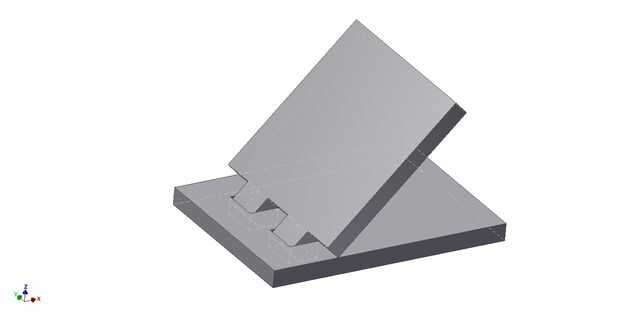

Se refieren a la pareja en la primera imagen. Porque el supuesto es que estas piezas fabricadas 2D tienen lados rectos. Después de todo, no hablamos aquí de mecanizado de 5 ejes. Para intersecar dos placas a un ángulo no perpendicular, sólo puede haber contacto de borde, además de varios contactos de mucho menor plano (cara).

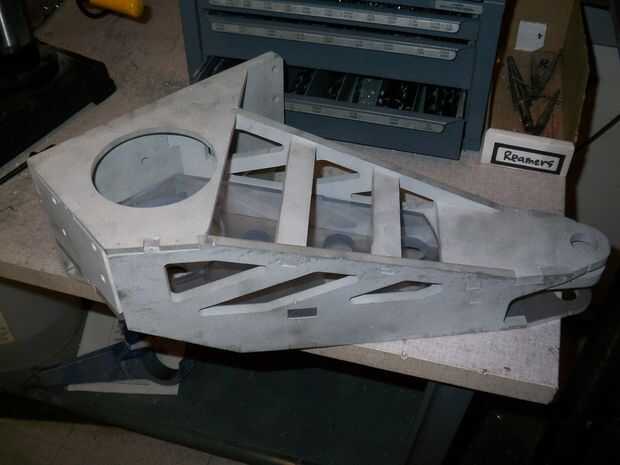

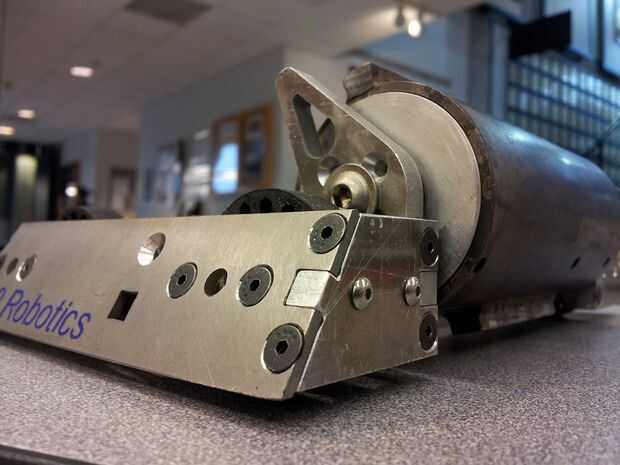

La segunda imagen, que muestra el lado oblicuo de Jamison irrobot modo dominante de la sección de título, es técnicamente un perpendicular común. Es decir, si los lados de las piezas cortadas son perfectamente cuadrados y perpendicular, existen plano contacto entre las caras en la articulación del dedo. Una de las piezas involucradas en la articulación puede ser trapezoidal, pero desde su perspectiva, la pieza de acoplamiento extiende recta 90 grados hacia fuera en espacio.
Las articulaciones no perpendicular no se manejan bien por métodos de construcción 2D. Allí participarán grandes lagunas, y el área de contacto de cara se reduce significativamente respecto a una perpendicular. Pero quizás lo más importante, realmente no existe una forma para sujetar las piezas juntos.
Ficha y la longitud de la ranura

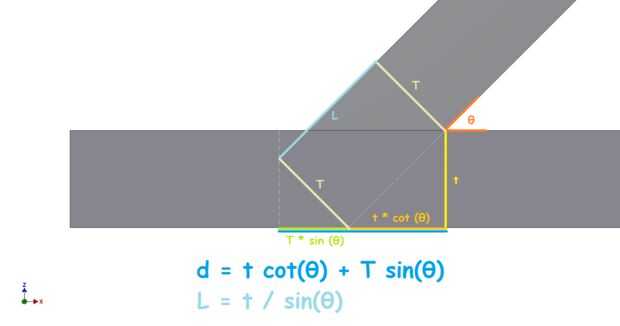

La imagen 3 muestra una nonperpendicular derivada geométricamente con las ecuaciones para la longitud de la ranura y la lengüeta con respecto al ángulo. Los factores son los dos espesores del material t y Ty el conjunto (incluido) ángulo θ. Note que la ecuación degenera en forma trivial como el ángulo se convierte perpendicular - 90 grados, la longitud de la ranura es sólo el acoplamiento material de espesor T. A 0 grados, la ranura es infinitamente larga, porque ¿por qué estás tratando de hacer que objetos se cruzan en la vida real?
Fuelles laterales

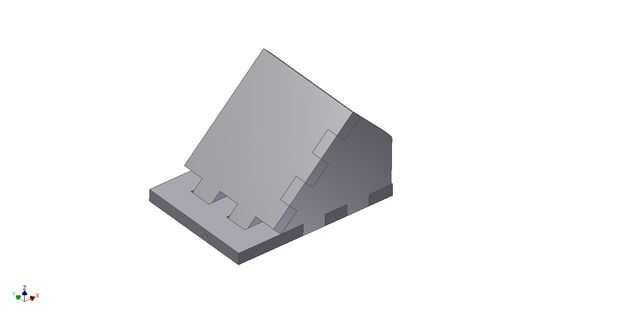

Un fuelle puede ser una solución para la fijación de placas de acoplamiento en ángulo no perpendicular. Básicamente un triángulo cual encaja perfectamente con los dos platos y les da soporte estructural y visto comúnmente en los marcos de tubo soldado con autógena como triángulos en las esquinas.
Ampliamos el concepto aquí para utilizar una configuración conjunto de dedos abiertos o cerrados para apoyo de las dos placas de acoplamiento con un 3er plano ortogonal de material. Con un fuelle, estas juntas pueden llegar a ser bastante fuertes, pero sólo si la escuadra sí mismo está bien asegurada. Debe tenerse cuidado para asegurarse de que el montaje final es en realidad, usted sabe, capaz de montar. Un fuelle cerrado podría hacer una placa imposible de diapositiva y asegúrela.
En general, sin embargo, mi opinión de ángulos nonperpendicular es que no debería ser la práctica recomendadas debido a las lagunas fea panel y reducida fuerza. Esto no quiere decir que no he construido ninguno...
