Paso 18: Vínculos Planar, y cuándo se pueden utilizar sobre todo apretadas tuercas
Esta es un área que he no personalmente construido nada, así que todos los ejemplos ilustrados será de otros, pero es una táctica que comúnmente es suficiente creo que abordarla es importante.
Use tuercas de torque prevaleciente
También llamado simplemente "tuercas", estas tuercas tienen un poco de hilo de rosca de deformación o un trozo grande de plástico de nylon en ellos que agarra firmemente el hilo. Estos no pueden ser girados en un tornillo con el dedo - generalmente, por lo menos una llave o conjunto de pinzas es necesario, y un controlador de broca para el tornillo correspondiente. La idea es que puede apretar la tuerca con un título muy conocido y tenerlos allí. Si el mecanismo necesita menos slop, puede apretar la tuerca una cantidad controlada.
Use tuercas de espalda con espalda
Llamado "tuercas", o literalmente 2 tuercas apretadas uno contra el otro, este método es menos confiable para el establecimiento de una tensión exacta pero es muy útil para cuando no tienes tuercas de seguridad disponibles. Un lenguado de threadlocking compuesto antes de apretar ayuda a dar a los hilos cierta fricción extra.
Lavadoras de uso con las tuercas, los preferentemente de plástico.
La lavadora ayuda a añadir una pequeña cantidad de cumplimiento de primavera a la articulación y actúa también como superficie de rodamiento. Ayuda a evitar que el material de torque en la tuerca o el tornillo directamente y provocando para impredecible apretar o aflojar. Arandelas de plástico darán propiedades de rodamiento así como más cumplimiento de arandelas de bronce.
Hacer las caras de acoplamiento amplia
En un típico acoplamiento planar no compatible, los dos enlaces son básicamente apoyados contra unos de otros. Haciéndolos más amplia no sólo añade rigidez en flexión, pero las más caras tienen más influencia contra las fuerzas de flexión. Es menos probables que gire y se unen. Lubricación de las caras o el uso de una arandela cojinete entre, también ayuda.

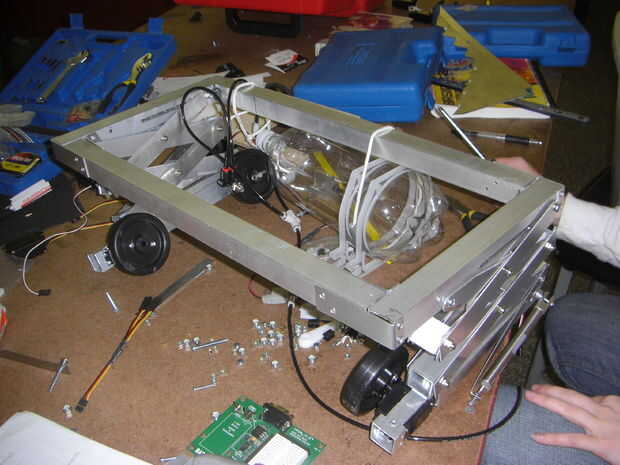

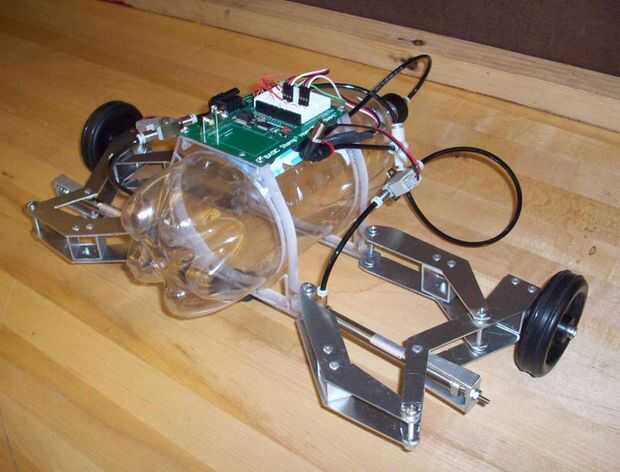

Hay otra forma barata de hacer un acoplamiento planar que implica pop remaches ciegos que es popular con los mecanismos pequeños (como en 2,007 robots!):
Papel ha acuñado del remache de los vínculos
Este método utiliza un remache pop como mecanismo de articulación, puesto que son fáciles de instalar. Inserte un trozo de papel u otro material muy fino y resistente en el espacio entre los dos enlaces y aplique el remache. Normalmente el remache bien Sujete las piezas juntos, pero con la cuña en, hay un boquete pequeño del orden de milésimas de pulgada.
Una vez instalado el remache, deslizamiento de la cuña de papel retroceda. La decantación artificial instalada permite el acoplamiento a moverse libremente. Este método no permite mucho tuning de slop de después de la instalación, pero está bien para mecanismos de prototipo o de cosas que sólo lleva cargas ligeras.

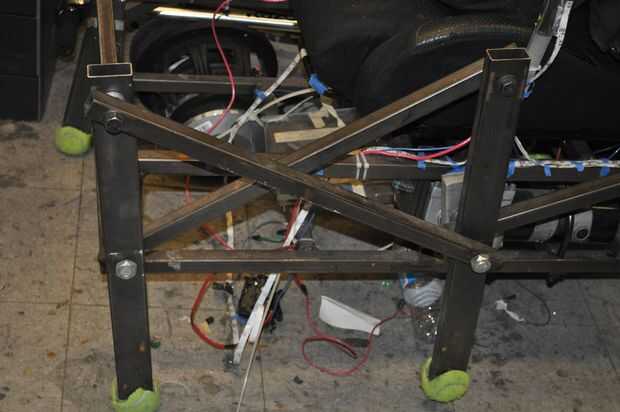

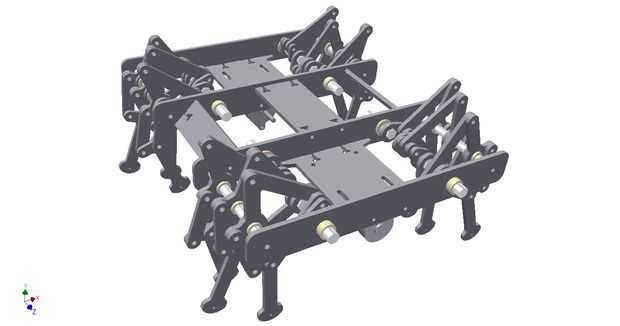

La imagen de ejemplo de los 2,007 robots (imágenes 3 y 4) muestran lugares donde fue utilizado este método.
