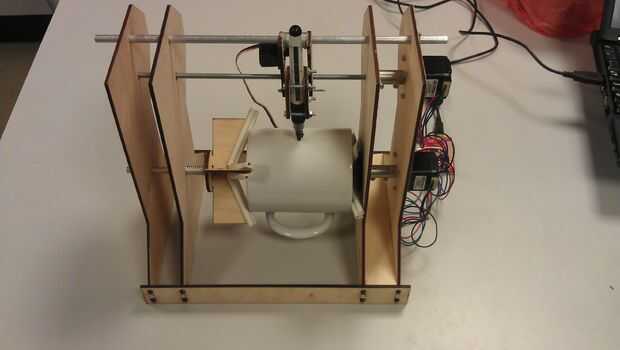

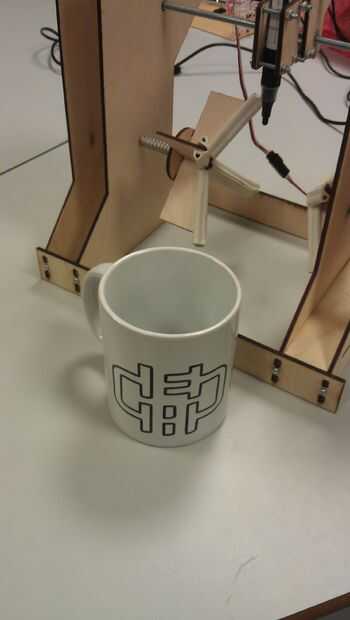

El trazador de la taza se deriva libremente de huevo Bot de Evil Mad Scientist - utiliza el mismo tablero de control y una versión modificada del software, así que usted puede diseñar e imprimir su taza de inkscape.
Para construir el trazador de taza, vas a necesitar las siguientes como mínimo, independientemente de cómo se enfoque:
Eibotboard
dos motores paso a paso
servo
Fuente de alimentación 5V
cable mini-usb
PC
Para construir la marca de plotter en general la misma línea que tengo de la taza, también necesitarás lo siguiente:
capas de 3mm
Algo para cortar con (cortadoras láser son buenas)
250mm de varilla roscada y una tuerca al juego. He utilizado M5, pero no es importante.
Aluminio varilla de 1/4"(pero cualquier cosa en que la estufa se hacer).
Alrededor de 20mm tubo de metal lo suficientemente grande como para deslizarse sobre la barra - no tengo nada a mano para perforar un agujero de 6,5 mm a través de un poco de barra de aluminio de 1/2".
Algunos conectores adecuados a sus motores paso a paso a la varilla roscada y varilla de 1/4".
Montón de tuercas y tornillos pequeños (M3).
Hay un buen grado de flexibilidad en la elección del motor paso a paso. Me fui para el Bipolar, 200 pasos/Rev, 28x32mm, 3.8V, 670mA porque fue prácticamente el primero que vi, pero es en el estadio de béisbol de lo que necesitas
