Circuitos compactos con el águila... No grabado! (8 / 12 paso)

Paso 8: Selección de componentes

Hasta el momento, tenemos:

  1. Configurar la carpeta de proyecto
  2. Configurar el entorno de trabajo
  3. Nombre de nuestro diseño de PCB
  4. Configurar los componentes de biblioteca
  5. Estudió algunos de los símbolos que vamos a trabajar con.
  6. Seleccionado nuestro circuito (esquemático)

¿No crees que ya es hora que empezamos a hacer realidad nuestro PCB?

Aquí vamos!

  • Abrir la aplicación Eagle.
  • Haga clic en la flecha a la izquierda de los proyectos, luego águila, entonces el Amplificador LM386.
  • Si has seguido las instrucciones hasta ahora, debe haber sólo dos archivos. A . BRD archivo y un . PNG archivo.
  • Haga doble clic en cada uno de ellos para abrirlos.

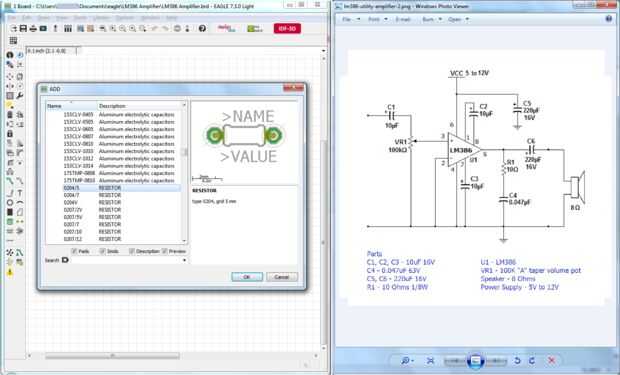

  • Estira verticalmente y colocarlas lado a lado como se muestra en la foto primera de arriba.

A continuación, haga clic en Agregar para abrir la biblioteca de manera que podemos seleccionar los componentes que necesitamos (ver la primera foto).

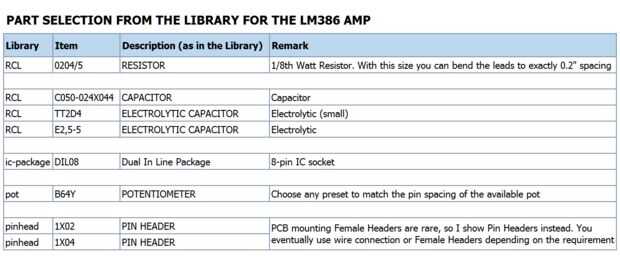

He adjuntado una tabla (segunda foto) para mostrar que las bibliotecas utiliza y los componentes que he seleccionado de cada biblioteca. Las bibliotecas mencionadas contienen componentes que se usan para la mayoría PCB diseños, audio y digital, así que puede ahorrar esta tabla como guía para futuros diseños de PCB. Explorar otras bibliotecas, descargar los personalizados o hacer tu propio como usted familiarizarse con águila.

Ahora se ha completado toda la selección de componentes. Aquí está una breve nota acerca de los componentes seleccionó:

  • VR1: no pude encontrar un componente para que coincida con el bote verde en mi PCB, usé un preset con el mismo perno espaciamiento en su lugar. Ya confirmé el espacio real por el bote en el PCB.
  • Pines: Sabe usted de las esquemáticas cuantas conexiones externas se necesita, pero en este momento, no sabes cómo vas a diseñarlas en. Hice este PCB antes, así que incluí los encabezados de pin para facilitar su explicación. En su propio diseño se añadirá en hacia el final.
  • Tamaño del componente: los tamaños para la mayoría de los componentes por ejemplo circuitos integrados, transistores, resistencias, pines son fijos. Solo condensador tamaños varían. Buscar el tamaño más pequeño con la clasificación de la misma o superior. Verificar físicamente el perfboard para ver cuánto espacio necesita cada tipo, para saber que esquema a elegir de la biblioteca.

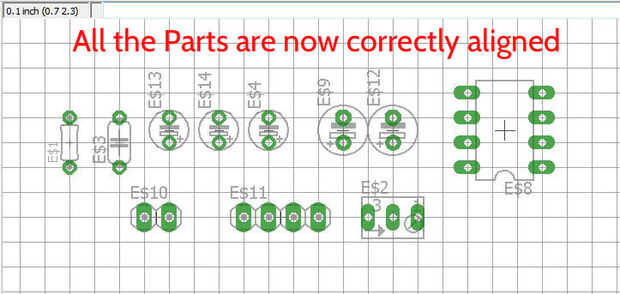

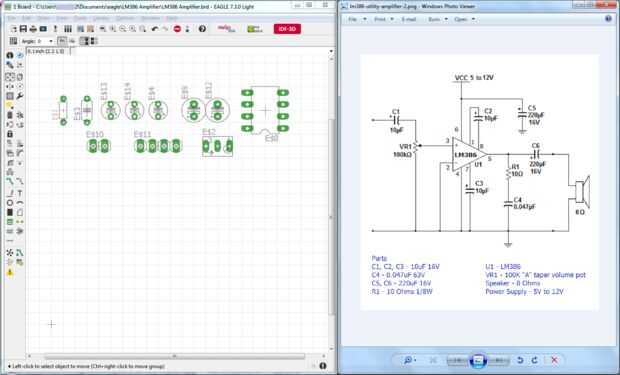

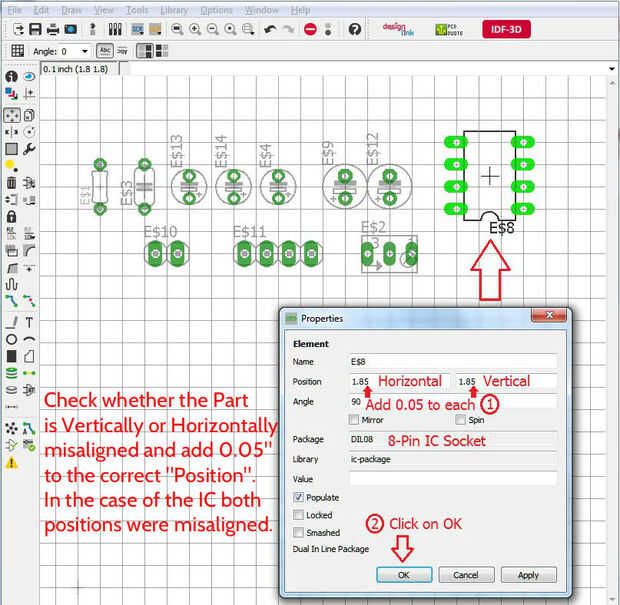

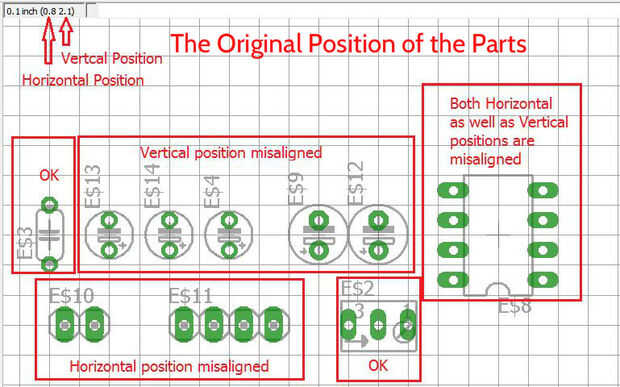

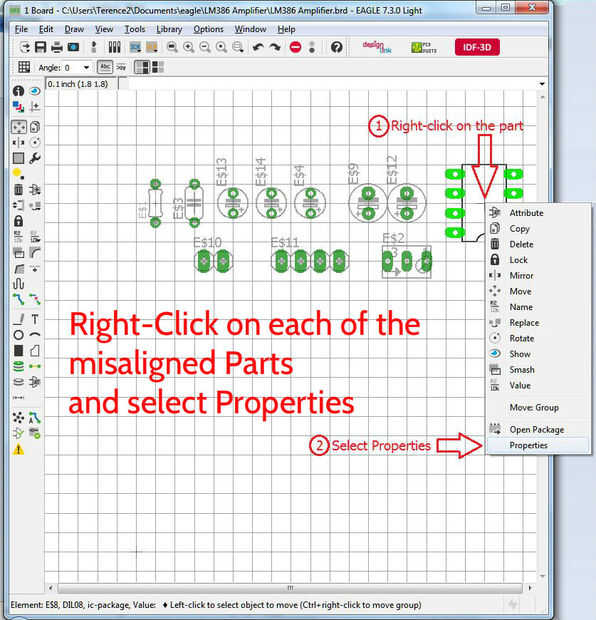

  • Reubicar los componentes a la red de 0,1": para conectar un componente a otro, sus puntos de conexión deben corresponder a los puntos de cruce de las líneas horizontales y verticales de la cuadrícula. Sin embargo cuando se les toma de la biblioteca, sus conductores no siempre correspondan a la red como sea necesario. Para los cuadros 4 a 7, he hecho las líneas de cuadrícula más oscuro para que pueda ver lo que quiero decir. Por favor siga las instrucciones en los cuadros para corregir la posición de los componentes. Hay otras maneras de hacerlo, pero esta es la forma más fácil. Lamentablemente tienes que hacer cada uno individualmente... no hay atajo!
