Circuitos compactos con el águila... No grabado!

En este Instructable que voy a mostrarle cómo utilizar Cadsoft Eagle, el software de PCB CAD, para hacer PCB compacto diseños para mis proyectos.

En mi país no es fácil conseguir cloruro férrico y los grabadores alternativa parecen demasiado trabajo para proyectos más pequeños... entonces allí es la perforación.

Teniendo en cuenta todo esto, me decidí a encontrar mi propia forma de diseñar y hacer los PCB para mis proyectos sin grabado. Todos mis diseños son para el cableado de punto a punto en 0,1" distancia entre agujeros perforados tablero con el objetivo de diseño de"tan pequeño como sea posible"y... ninguna perforación!

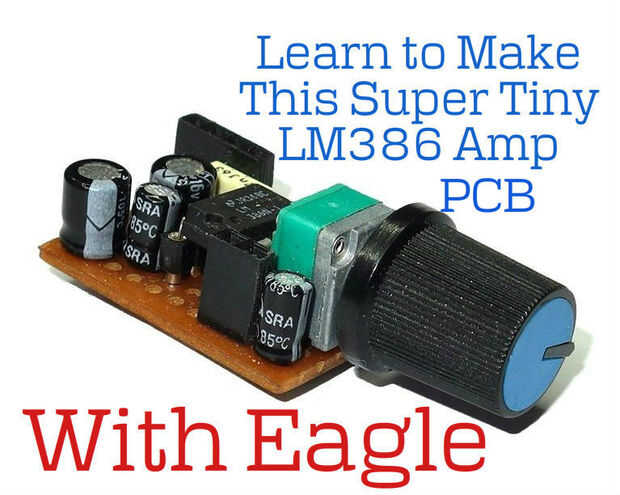

La razón para el destino "tan pequeño como sea posible" es, por un lado, reduce la longitud de las pistas por lo que hay menos posibilidades de recogida de interferencia perdida (sobre todo para el audio, pero también para circuitos digitales). También con una pequeña PCB tiene más opciones para el diseño de la caja... sin dejar de mencionar, parece mucho más fresco. Imagínense cómo se vería mi siguiente muestra si los componentes se extendían sobre un PCB de 3 "x 3".

Uso de PCB solo echado a un lado con un cojín para cada agujero tanto PCB de doble cara con pastillas en ambos lados y plateado a través de orificios... Cuadros de la muestra seguir.

Sólo una palabra de precaución aquí: Si usted está buscando una referencia completa sobre cómo utilizar Cadsoft Eagle, estás en el lugar equivocado. La forma de que usar es no que fue pensado para ser utilizado. Acabo de encontrar esto la manera fácil (perezosa, diversión) y estoy seguro que tú también lo harás si sólo estás interesado en conseguir su PCB hecho... Sin necesidad de pasar por la molestia de aprender los entresijos de la aplicación :)

Si usted está interesado en hacerlo de la manera correcta, la documentación está disponible aquí.

También hay una visita guiada aquí y un montón de vídeos de YouTube disponibles.
