Circuitos compactos con el águila... No grabado! (1 / 12 paso)

Paso 1: Descargando e instalando Cadsoft Eagle

CadSoft Eagle (que le llaman "Águila") no es gratuito, pero se le da la opción de elegir el libre o luz edición durante la instalación.

Usted puede leer acerca de las limitaciones de la edición de luz aquí. La preocupación principal puede ser la limitación de tamaño de tabla (100 x 80 mm (4 x 3,2 pulg)), pero porque mi PCB es tan compacto, esto nunca ha sido una limitación para mí. De hecho incluso he diseñado dos pequeñas juntas en una sola hoja.

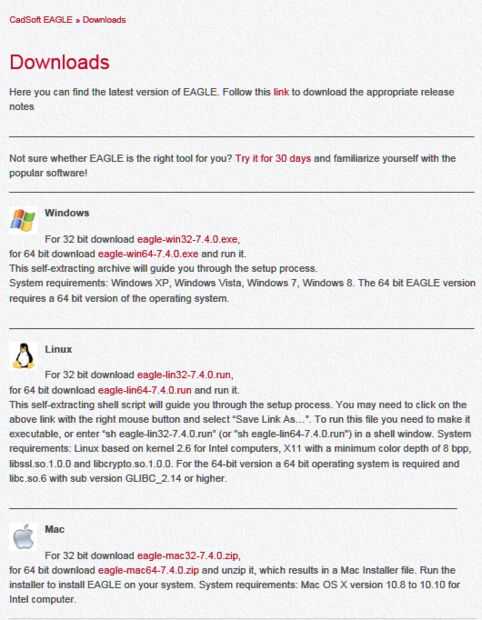

Usted será feliz de saber que el águila está disponible en cada sistema operativo. Lo puedes descargar aquí (pantalla superior).

Si utilizas Linux, también está disponible desde el centro de Software.

La instalación es muy fácil.

Como se mencionó anteriormente, hacia el final de la instalación se le ofrece las opciones de licencia. Si usted quiere usarlo gratis para siempre como estudiante o usuario de la afición, con las limitaciones mencionadas, seleccione "Ejecutar como Freeware".
