Circuitos compactos con el águila... No grabado! (7 / 12 paso)

Paso 7: El esquema (esquema)

Las últimas versiones de águila le permiten guardar archivos de imagen por ejemplo. JPG. PNG o incluso. PDF dentro de la carpeta del proyecto.

También podrá ver, haga doble clic y abrir estos archivos en sus propios espectadores de la pantalla de inicio del águila (las versiones anteriores no permiten esto).

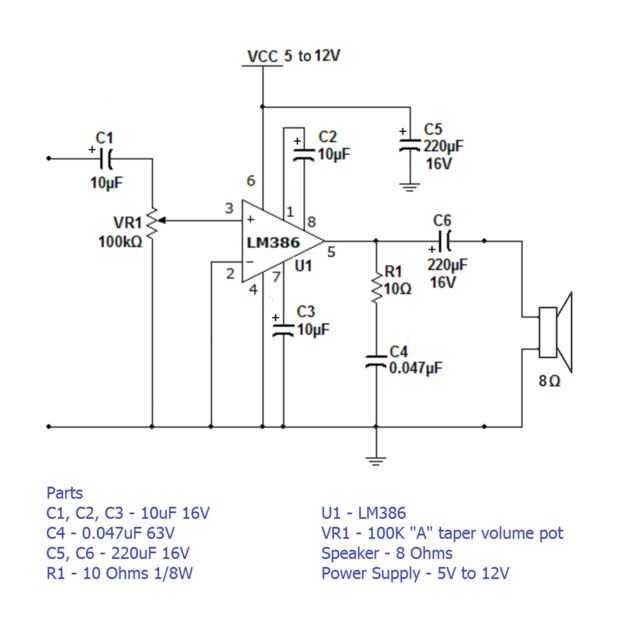

Para esta demo de diseño de PCB, que vamos a utilizar el circuito LM386 anterior (que está disponible en toda la web... no estoy seguro quien es el autor). He añadido los valores de los componentes por lo que es más fácil obtener referencias cruzadas de diseño de la PCB.

Nos no se rediseño este circuito en Eagle (demasiados problemas para los perezosos!). Sólo será abrirlo al lado de la pantalla de diseño de Eagle PCB de referencia mientras hacemos la placa manualmente... Te dije que sería divertido :)

Descargar este archivo y guárdelo en la carpeta... //Documents/eagle/LM386 amplificador, que acaba de crear.

Cuando empieza para arriba águila y abrir la carpeta de proyectos/águila/LM386 amplificador, vemos esto. Archivo PNG. Si hace doble clic en el se abrirá en su visor de imágenes predeterminado (no en águila).
